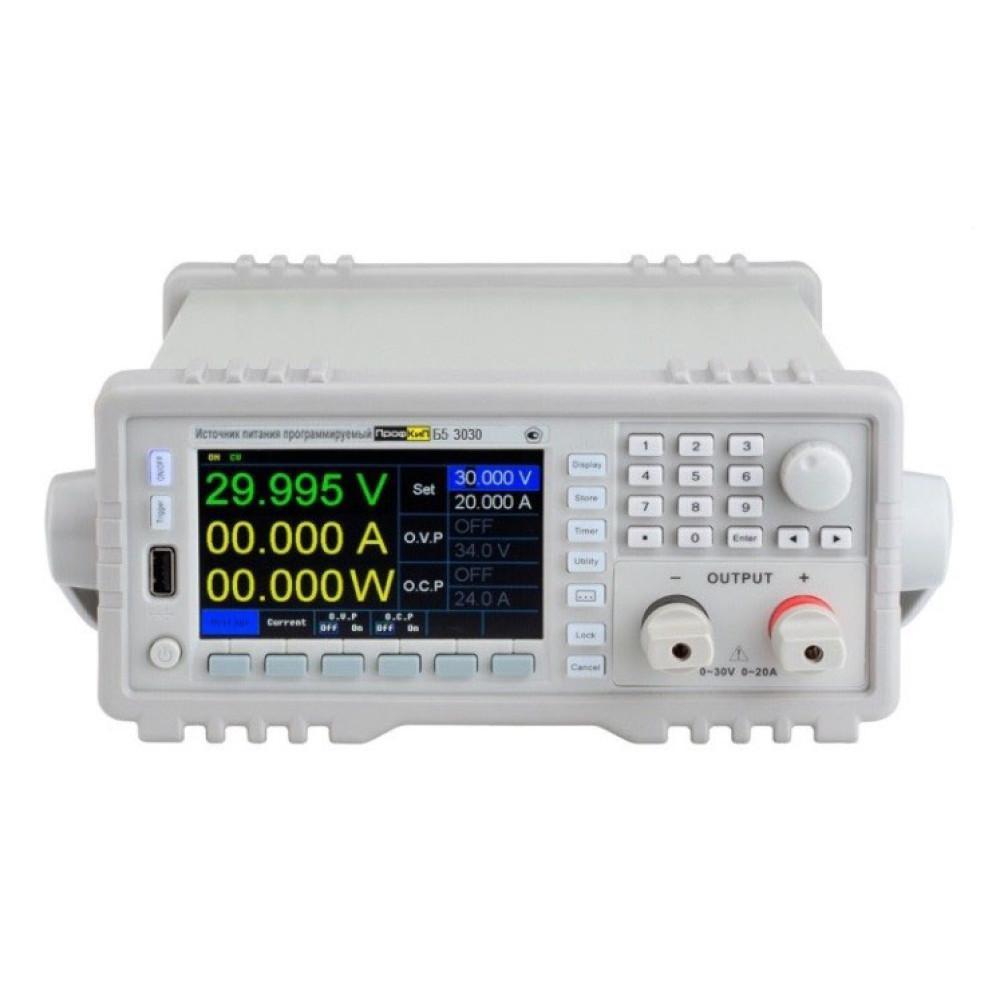

ПрофКиП Б5-3030 источник питания

Источник питания ПрофКиП Б5-3030 представляет собой одноканальный программируемый источник питания постоянного тока, построенный по импульсной схеме с широтно-импульсной модуляцией, способный выдавать напряжение от 0 до 30 В и ток до 30 А. Управление режимами работы, измерение выходных параметров и отображение информации на цветном LCD-дисплее реализованы с помощью встроенного микроконтроллера, который также обеспечивает все интерфейсные функции прибора. Благодаря высокой точности установки параметров (дискретность по напряжению 1 мВ, по току 1 мА) и наличию цифровых интерфейсов RS-232, RS-485 и опционального LAN, Б5-3030 одинаково эффективно применяется при отладке мощных электронных узлов, в учебных лабораториях и в составе автоматизированных стендов для ресурсных испытаний.

Точность измерений

Одной из ключевых особенностей Б5-3030 является высокий класс точности как при установке выходных параметров, так и при их измерении встроенными вольтметром и амперметром. Это позволяет использовать прибор как эталонный источник питания в ответственных измерительных стендах:

• Погрешность установки напряжения: составляет ±(0,0003U + 0,01) В, где U — заданное значение, что обеспечивает воспроизведение напряжения с точностью до нескольких милливольт даже при максимальных значениях.
• Погрешность измерения напряжения: встроенный вольтметр имеет абсолютную погрешность ±(0,0002U + 0,005) В, позволяя контролировать фактическое напряжение на нагрузке без использования внешних мультиметров.
• Погрешность установки тока: не превышает ±(0,004I + 0,01) А, что гарантирует точное задание режимов ограничения тока и воспроизводимость условий испытаний.
• Погрешность измерения тока: встроенный амперметр обладает погрешностью ±(0,003I + 0,01) А, что достаточно для мониторинга энергопотребления устройств с переменной нагрузкой.
• Количество разрядов индикации: 5 разрядов для напряжения и 5 для тока, обеспечивая отображение значений с разрешением до 1 мВ и 1 мА соответственно.

Стабильность и чистота

Для импульсных источников питания, предназначенных для питания ответственных аналоговых схем и цифровых устройств с высоким быстродействием, критически важны показатели стабильности и уровень выходных шумов. Б5-3030 демонстрирует параметры, сопоставимые с линейными стабилизаторами:

• Нестабильность по напряжению питания: при изменении входного сетевого напряжения на 10% выходное напряжение изменяется не более чем на ±(0,0001U + 4 мВ), что гарантирует предсказуемую работу при нестабильном питании в цеху или лаборатории.
• Нестабильность по току нагрузки: при перепаде тока от холостого хода до максимального значения дрейф напряжения не превышает ±(0,001U + 6 мВ), что важно для тестирования нагрузок с резко меняющимся потреблением.
• Пульсации и шумы: уровень выходных пульсаций составляет не более 30 мВ в режиме «пик-пик» при токе нагрузки 0,9Imax, позволяя питать аналоговые тракты и операционные усилители без дополнительных фильтров.
• Ограничение по напряжению: пользователь может установить верхний предел от 0,1 до 34 В, предотвращая случайную подачу повышенного напряжения на чувствительную нагрузку.
• Ограничение по току: настраивается в диапазоне от 0,1 до 34 А, что даёт возможность гибко ограничивать выходную мощность и защищать тестируемое устройство от перегрузки.

Интерфейсы и автоматизация

Модель Б5-3030 оснащена развитыми коммуникационными возможностями, что делает её не просто лабораторным прибором, а полноценным элементом автоматизированных систем контроля и управления. Встроенный микроконтроллер обеспечивает не только обработку данных, но и связь с внешними управляющими компьютерами:

• Интерфейс RS-232: последовательный порт для локального подключения к ПК или промышленному контроллеру, работающий на расстоянии до 15 метров.
• Интерфейс RS-485: позволяет объединять несколько источников питания в одну сеть с длиной линии до 1200 метров, что удобно при построении многоканальных испытательных стендов.
• Опциональный LAN: встроенный сетевой интерфейс Ethernet даёт возможность управлять источником удалённо через локальную сеть, интегрировать его в автоматизированные рабочие места и системы сбора данных.
• Опциональное аналоговое управление: при необходимости можно управлять выходными параметрами прибора с помощью внешнего сигнала 0…10 В, что актуально для замкнутых систем регулирования без цифровых протоколов.
• Общая архитектура: все интерфейсные функции реализованы на базе общего микроконтроллера, что обеспечивает быструю реакцию на команды и синхронизацию между измерительными и управляющими модулями.

Энергопотребление и монтаж

Благодаря импульсной схемотехнике прибор обеспечивает высокий КПД при выходной мощности до 900 Вт (30 В × 30 А), что отражается на его габаритах и массе. Конструктивные решения позволяют использовать источник как в стационарной лабораторной стойке, так и в переносном варианте:

• Максимальная потребляемая мощность: 1500 ВА, что с запасом покрывает выходную мощность с учётом потерь в преобразователе, обеспечивая долговременную работу на пиковых нагрузках.
• Напряжение питания: однофазная сеть 198…242 В частотой 50/60 Гц позволяет включать прибор в стандартную бытовую или промышленную розетку без дополнительных трансформаторов.
• Габаритные размеры: корпус имеет ширину 215 мм, высоту 89 мм и глубину 412 мм, что соответствует стандартному 2U формату для монтажа в 19-дюймовые стойки с использованием опциональных креплений.
• Масса прибора: 5,5 кг, что при столь высокой выходной мощности достигается за счёт применения импульсного преобразователя и компактного радиатора.
• Условия эксплуатации: прибор сохраняет технические характеристики при температуре от 5 до 40 °C и влажности до 80%, что делает его пригодным для использования в производственных цехах и неотапливаемых лабораториях.
