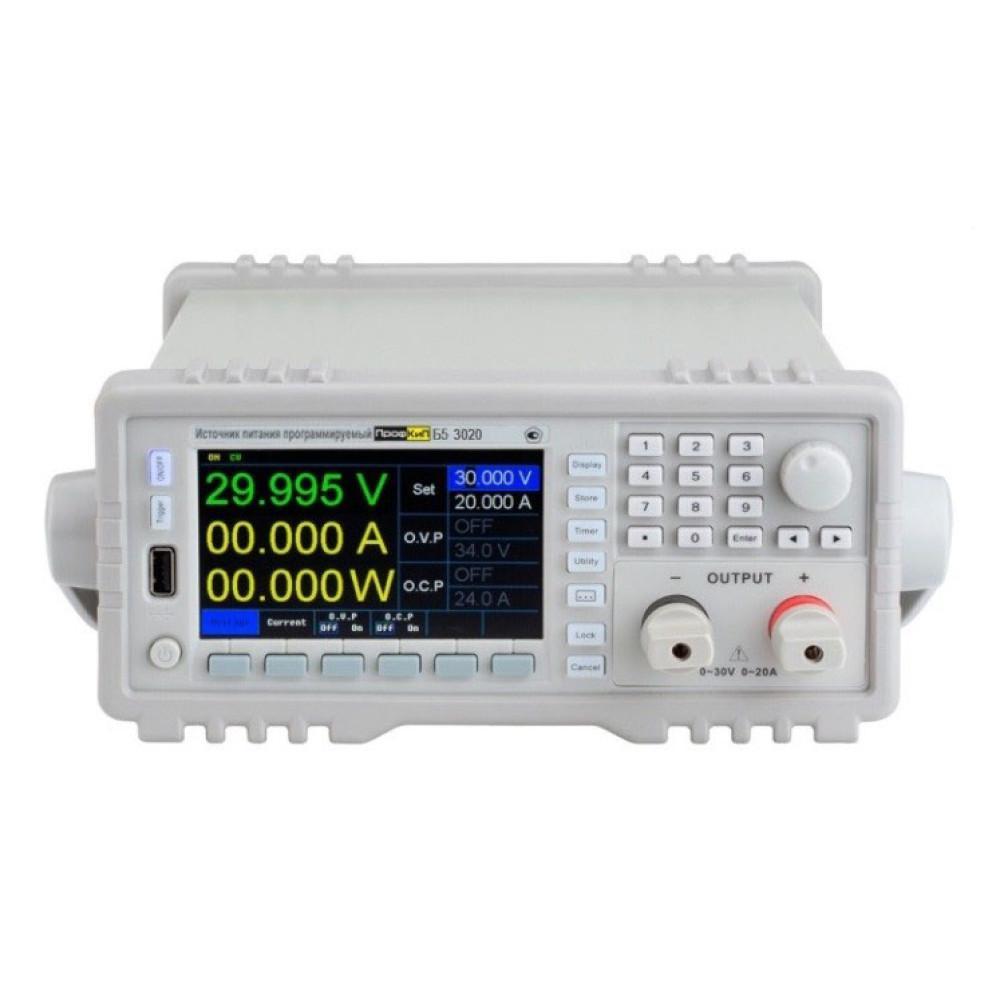

ПрофКиП Б5-3020 источник питания

Источник питания ПрофКиП Б5-3020 представляет собой одноканальный программируемый лабораторный источник питания постоянного тока с выходным напряжением от 0 до 30 В и выходным током до 20 А, построенный по импульсной схеме с широтно-импульсной стабилизацией. Эта модель обеспечивает высокую точность установки и измерения параметров: дискретность по напряжению составляет 1 мВ, по току — 1 мА, а погрешности находятся на уровне, достаточном для большинства инженерных задач. Благодаря встроенному микроконтроллеру и интерфейсным возможностям (RS-232, RS-485, опционально LAN), Б5-3020 подходит как для автономной работы в лаборатории и учебном классе, так и для интеграции в автоматизированные стендовые испытательные комплексы. Помимо программирования и удалённого мониторинга, прибор оснащён функциями ограничения выходного напряжения и тока, защищая тестируемое устройство от перегрузок, что критически важно при отладке электроники и проведении длительных исследований.

Программирование и интерфейсы

Модель Б5-3020 является полностью программируемым источником питания с возможностью дистанционного управления через проводные интерфейсы связи. Эта особенность делает его востребованным в системах автоматизированного контроля и сбора данных, где требуется гибкое управление режимами питания:

• Дискретность установки напряжения: 1 мВ во всём диапазоне от 0 до 30 В, что позволяет задавать питание с точностью, сравнимой с показателями дорогостоящих прецизионных приборов.
• Дискретность установки тока: 1 мА в диапазоне от 0 до 20 А, обеспечивающая точную настройку режимов ограничения по току для чувствительных нагрузок.
• Цифровые интерфейсы: стандартные RS-232 и RS-485, а также опциональный LAN, дающие возможность интегрировать прибор в стендовое оборудование и управлять им по протоколам, специфичным для промышленной автоматизации.
• Аналоговое управление (опция): позволяет управлять выходными параметрами с помощью внешнего сигнала 0…10 В, что актуально при создании замкнутых систем регулирования без использования цифровых протоколов.
• Схемотехника на микроконтроллере: встроенный управляющий процессор отвечает не только за интерфейсы, но и за стабилизацию параметров, обработку ошибок и вывод всех измерений на дисплей.

Параметры и стабильность

Источник питания Б5-3020 спроектирован для работы с высокими токами при сохранении низкого уровня шумов и нестабильности. Ниже приведены ключевые характеристики, определяющие качество выходного сигнала и стабильность работы при изменении условий эксплуатации:

• Нестабильность по напряжению питания: при изменении сетевого напряжения на 10% выходное напряжение изменяется не более чем на ±(0,0001U + 4 мВ), что гарантирует предсказуемую работу даже в сетях с нестабильным напряжением.
• Нестабильность по току нагрузки: при изменении тока от холостого хода до максимума дрейф напряжения не превышает ±(0,001U + 5 мВ), что важно при тестировании устройств с переменным потреблением.
• Уровень пульсаций и шумов: не более 30 мВ (пик-пик) при токе нагрузки 0,9 от максимального значения (Imax), что делает источник пригодным для питания аналоговых схем и операционных усилителей, чувствительных к высокочастотным помехам.
• Диапазон ограничения по напряжению: пользователь может установить верхний предел от 0,1 до 34 В, предотвращая случайную подачу чрезмерного напряжения на дорогостоящую нагрузку.
• Диапазон ограничения по току: настраивается от 0,1 до 24 А, что позволяет гибко ограничивать выходную мощность и защищать как сам источник, так и тестируемое устройство от перегрузки по току.

Измерительная точность

Благодаря встроенным пятиразрядным вольтметру и амперметру, Б5-3020 не только генерирует напряжение и ток, но и выполняет функции высокоточного измерительного прибора. Это позволяет обходиться без внешних мультиметров при большинстве лабораторных задач, сокращая время на настройку и уменьшая количество точек соединений:

• Точность установки напряжения: абсолютная погрешность при программировании выходного уровня составляет ±(0,0003U + 0,01) В, где U — заданное значение, что соответствует классу точности, сопоставимому с некоторыми калибраторами.
• Точность измерения напряжения: встроенный цифровой вольтметр имеет погрешность ±(0,0002U + 0,005) В, обеспечивая достоверный контроль фактического напряжения на клеммах нагрузки.
• Точность установки тока: погрешность задания выходного тока не превышает ±(0,004I + 0,01) А, что позволяет точно воспроизводить режимы перегрузки и проверять срабатывание защит.
• Точность измерения тока: амперметр даёт показания с погрешностью ±(0,003I + 0,01) А, где I — измеренное значение, что достаточно для контроля энергопотребления тестируемого устройства в реальном времени.
• Количество разрядов индикации: 5 разрядов для напряжения и 5 для тока, что обеспечивает отображение значений с высокой детализацией, включая милливольты и миллиамперы.

Конструкция и питание

Прибор выполнен в компактном настольном корпусе с габаритами 215×89×352 мм и массой всего 4,5 кг, что делает его легко перемещаемым между рабочими местами. Особенности конструкции и требования к питанию позволяют использовать источник питания Б5-3020 как в лабораториях с жёсткими условиями, так и в производственных цехах:

• Напряжение питания: рассчитан на работу от однофазной сети переменного тока 198…242 В частотой 50/60 Гц, что характерно для стандартных бытовых и промышленных розеток в большинстве регионов.
• Потребляемая мощность: максимальная полная мощность составляет 800 ВА, что с запасом покрывает выходную мощность до 600 Вт (30 В × 20 А) с учётом КПД импульсного преобразователя.
• Цветной LCD дисплей: диагональ экрана 11 см (примерно 4,3 дюйма), на котором одновременно отображаются установленные и фактические значения напряжения и тока, а также режимы работы и состояния защит.
• Условия эксплуатации: температура окружающего воздуха от 5 до 40 °C при относительной влажности не более 80%, что позволяет использовать прибор в некондиционируемых помещениях в тёплое время года.
• Принцип действия: импульсный стабилизатор с ШИМ-регулировкой обеспечивает высокий КПД и малые потери тепла, что в сочетании с активной вентиляцией позволяет поддерживать стабильность характеристик при длительной работе на максимальных токах.
