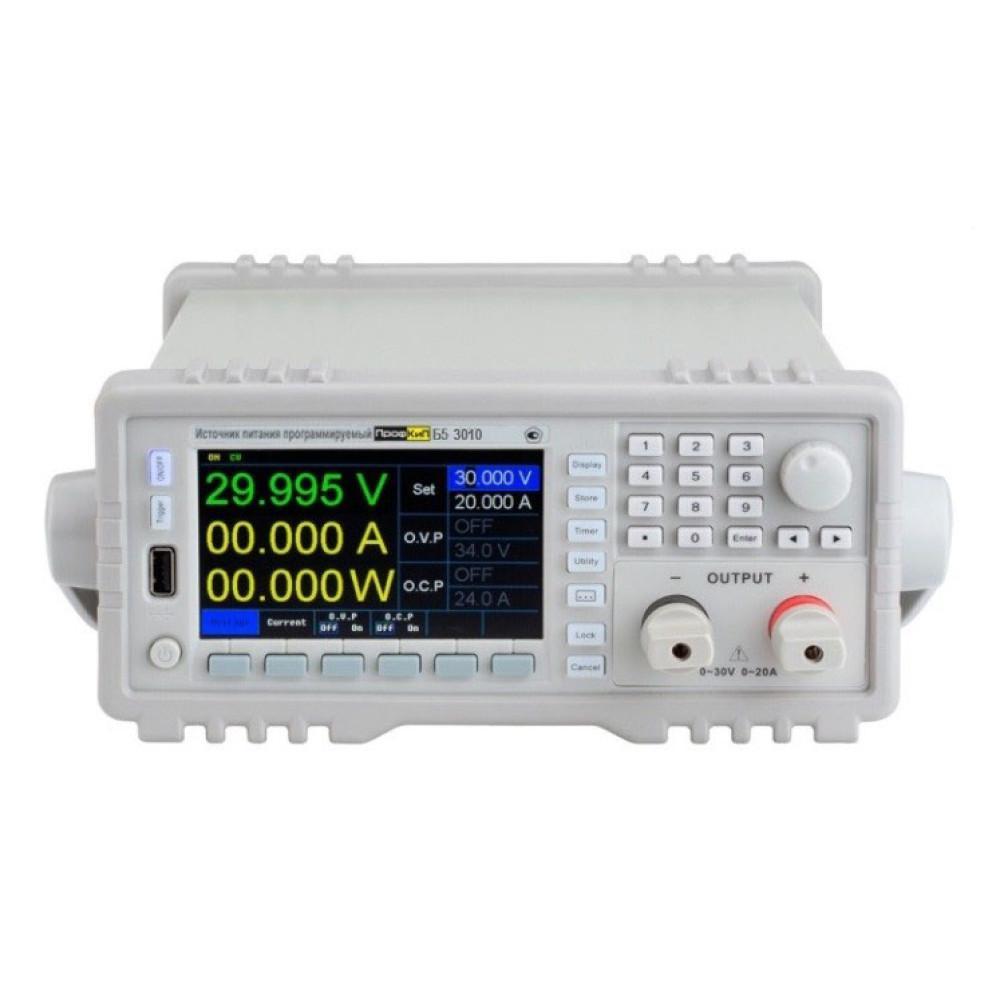

ПрофКиП Б5-3010 источник питания

Источник питания ПрофКиП Б5-3010 — это программируемый одноканальный прибор с выходным напряжением до 30 В и выходным током до 10,5 А, построенный по импульсной схеме с широтно-импульсной стабилизацией и микроконтроллерным управлением. Модель оснащена цветным LCD-дисплеем диагональю 11 см с пятиразрядной индикацией напряжения и тока, а также интерфейсами RS-232 и RS-485 с возможностью установки опции LAN для удаленного управления и интеграции в автоматизированные системы. Б5-3010 предназначен для питания широкого спектра электронных устройств, тестирования силовых преобразователей, зарядки аккумуляторных батарей, проверки электродвигателей и соленоидов, а также для использования в научно-исследовательских лабораториях, сервисных центрах и учебных классах. Оптимальное сочетание выходного напряжения и тока с возможностью точной установки ограничений делает этот источник универсальным инструментом для большинства лабораторных задач, требующих стабильного и безопасного питания.

Диапазоны и точность

Б5-3010 обеспечивает широкий диапазон регулировки выходного напряжения и тока с высокой дискретностью и минимальной погрешностью, что делает его пригодным для питания устройств различного класса — от маломощных датчиков до мощных исполнительных механизмов. Точность задания и контроля параметров достигается за счет использования высокоразрядных цифро-аналоговых преобразователей и прецизионных измерительных усилителей.

• Выходное напряжение: 0…30 В с дискретностью установки 1 мВ. Такой диапазон перекрывает потребности большинства электронных схем, включая операционные усилители, микроконтроллерные системы, драйверы полевых транзисторов и тиристорные регуляторы. Милливольтовый шаг позволяет устанавливать напряжение с точностью, достаточной для питания эталонных источников опорного напряжения и прецизионных датчиков.
• Выходной ток: 0…10,5 А с дискретностью установки 1 мА. Широкий токовый диапазон пригоден как для питания маломощных схем (при токе потребления в единицы миллиампер), так и для зарядки аккумуляторов емкостью до нескольких десятков ампер-часов и питания мощных нагрузок. Точная установка тока критична при тестировании светодиодных матриц, лазерных диодов и термоэлектрических модулей Пельтье.
• Абсолютная погрешность установки напряжения: ±(0,0003U + 0,01) В. При установке напряжения 30 В максимальная погрешность не превысит 0,019 В, что гарантирует высокую воспроизводимость настроек и позволяет использовать прибор для калибровки вторичных измерительных средств. Такая точность особенно важна при проведении ресурсных испытаний электронных компонентов.
• Погрешность измерения напряжения по встроенному вольтметру: ±(0,0002U + 0,005) В. При показаниях 30 В погрешность встроенного вольтметра составит не более 0,011 В. Это делает встроенный измерительный тракт достаточным для контроля напряжений с точностью, сравнимой с отдельными лабораторными мультиметрами, что сокращает количество внешнего оборудования на рабочем месте и ускоряет процесс настройки.
• Абсолютная погрешность установки тока: ±(0,004I + 0,01) А. При токе 10,5 А максимальная погрешность не превысит 0,052 А, что гарантирует безопасное питание чувствительных токовых цепей. Погрешность также учитывается при аттестации методик испытаний и проведении сертификационных измерений.
• Погрешность измерения тока по встроенному амперметру: ±(0,003I + 0,01) А. При измерении тока 10,5 А погрешность составит не более 0,0415 А. Встроенный амперметр позволяет точно контролировать ток потребления мощных устройств в режимах холостого хода, номинальной нагрузки и перегрузки.

Безопасность и защиты

Б5-3010 оснащен встроенными механизмами защиты, обеспечивающими безопасную эксплуатацию как самого источника питания, так и подключенного к нему оборудования. Возможность точной установки ограничений по напряжению и току позволяет предотвратить повреждение тестируемых устройств в случае нештатных ситуаций.

• Пределы установки ограничения по напряжению: 0,1…34 В. Расширенный верхний предел позволяет компенсировать падение напряжения на соединительных кабелях и защищает подключенное оборудование от случайного превышения допустимого напряжения при отладке прототипов, особенно при работе с дорогостоящими компонентами, такими как мощные транзисторы и микросхемы.
• Пределы установки ограничения по току: 0,1…12 А. Запас по току на 14% относительно номинала защищает источник от перегрузок при кратковременных пусковых бросках тока и дает дополнительный буфер для работы с емкостными и индуктивными нагрузками, имеющими высокие пиковые токи заряда и перемагничивания.
• Автоматический переход CV/CC: встроенная схема управления мгновенно переключает источник из режима стабилизации напряжения в режим стабилизации тока при превышении порога ограничения по току. Это обеспечивает безопасное питание устройств с непредсказуемым сопротивлением и защищает сам источник от перегрузок и коротких замыканий, предотвращая выход из строя как прибора, так и тестируемого оборудования.
• Цифровое ограничение: благодаря микроконтроллерному управлению, ограничения по току и напряжению устанавливаются цифровым способом с высокой точностью, что исключает возможность случайного сдвига ручек регулировки в процессе работы. Все заданные пределы сохраняются в памяти прибора и восстанавливаются при включении питания.
• Защита от перегрева: при длительной работе на максимальной мощности в условиях повышенной температуры окружающей среды встроенная система автоматически снижает выходную мощность или отключает выход, предотвращая перегрев силовых компонентов и обеспечивая надежную работу прибора в течение всего срока службы.

Интерфейсы и управление

Встроенный микроконтроллер в Б5-3010 выполняет функции стабилизации, измерения, управления и связи, превращая источник питания в интеллектуальный элемент автоматизированной лаборатории. Наличие цифровых интерфейсов и опционального аналогового управления позволяет гибко интегрировать прибор в системы сбора данных и автоматического регулирования.

• Цифровые интерфейсы: RS-232 и RS-485. Через эти порты можно дистанционно устанавливать любые выходные параметры (напряжение, ток, ограничения), опрашивать текущие показания встроенного вольтметра и амперметра, а также получать данные о состоянии источника (режим CV/CC, перегрузка, превышение температуры). RS-485 поддерживает многоточечную топологию, что позволяет управлять группой источников с одного центрального компьютера.
• Опция LAN: сетевой интерфейс расширяет возможности удаленного управления, позволяя подключать Б5-3010 к локальной вычислительной сети или интернету. Это особенно удобно при организации распределенных лабораторных комплексов, где управление приборами осуществляется из единого центра, а результаты измерений автоматически сохраняются в общей базе данных.
• Аналоговое управление (опция): с помощью внешнего сигнала (например, 0…10 В или 4…20 мА) можно плавно изменять выходное напряжение или ток в реальном времени. Такой режим востребован в системах автоматического регулирования, где параметры источника должны отслеживать сигнал от внешнего датчика или регулятора, например, в системах климат-контроля или для моделирования работы солнечных батарей.
• Микроконтроллерная архитектура: центральный процессор управляет ШИМ-модуляцией, осуществляет цифровую обработку сигналов обратной связи, реализует алгоритмы автоматического ограничения по току и напряжению, а также обеспечивает интерфейс с пользователем. Программная реализация позволяет обновлять прошивку прибора и адаптировать его поведение под специфические требования.
• Цветной LCD-дисплей: диагональ 11 см, индикация — пять разрядов для напряжения и пять для тока. На экране одновременно выводятся заданные и фактические значения, что упрощает оперативный контроль. Также отображается режим работы (CV или CC), состояние ограничений и активные интерфейсы. Контрастный экран сохраняет читаемость при ярком освещении и под различными углами обзора.

Конструкция и эксплуатация

Б5-3010 спроектирован для длительной непрерывной работы в лабораторных, промышленных и полевых условиях благодаря продуманной системе охлаждения и широкому диапазону допустимых температур. Компактные габариты корпуса и малый вес облегчают монтаж и транспортировку, а универсальное входное питание делает прибор совместимым с большинством мировых стандартов электросетей.

• Напряжение питания: 198…242 В, частота 50/60 Гц. Универсальный входной диапазон позволяет использовать прибор в сетях с плавающим напряжением без дополнительной настройки, что особенно актуально при эксплуатации в регионах с нестабильной работой электроснабжающих организаций. Максимальная потребляемая мощность — 400 ВА, что при выходной мощности 315 Вт соответствует высокому КПД импульсного преобразователя.
• Нормальные условия эксплуатации: температура 23±5°С, относительная влажность не более 80%. В этом диапазоне прибор достигает наилучших точностных показателей, соответствующих паспортным значениям погрешностей. Большинство лабораторий поддерживает эти условия, что гарантирует минимальную погрешность при проведении ответственных измерений.
• Рабочие условия эксплуатации: температура от +5 до +40°С, влажность до 80% (без конденсации). Расширенный температурный диапазон позволяет использовать источник питания в производственных цехах, неотапливаемых помещениях и на открытых стендах при соблюдении допустимых влажностных режимов. Эффективная система охлаждения обеспечивает отвод тепла, сохраняя стабильность компонентов даже при длительной работе на максимальной мощности.
• Габаритные размеры: 215 х 89 х 352 мм. Узкий корпус шириной 215 мм занимает минимум места на лабораторном столе и легко устанавливается в стандартную приборную стойку 19 дюймов с использованием монтажных кронштейнов. Высота 89 мм соответствует одному юниту стойки, что упрощает комплектацию измерительных шкафов и экономит пространство в приборных отсеках.
• Масса: 4,5 кг. Благодаря импульсной топологии и оптимизированной конструкции, прибор имеет малый вес, что облегчает его перемещение между рабочими местами и транспортировку к месту проведения испытаний. Компактность и малая масса делают Б5-3010 удобным выбором для мобильных лабораторий, выездных сервисных бригад и образовательных учреждений.
