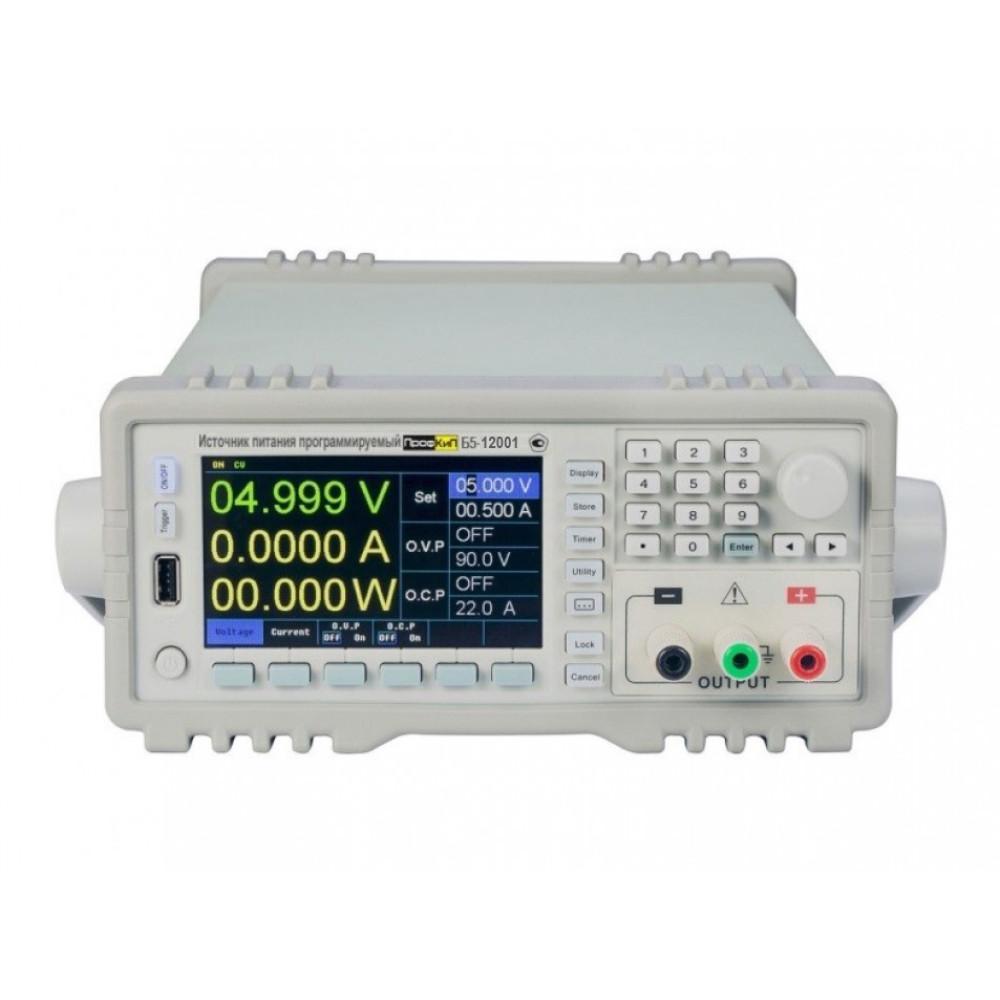

ПрофКиП Б5-12001 источник питания

Источник питания ПрофКиП Б5-12001 — это программируемый одноканальный прибор с выходным напряжением до 120 В и выходным током до 1 А, построенный по импульсной схеме с широтно-импульсной стабилизацией и микроконтроллерным управлением. Модель оснащена цветным LCD-дисплеем диагональю 11 см с пятиразрядной индикацией напряжения и тока, а также интерфейсами RS-232 и RS-485 с возможностью установки опции LAN для удаленного управления и интеграции в автоматизированные измерительные комплексы. Б5-12001 предназначен для питания высоковольтных электронных схем, отладки импульсных источников вторичного питания, тестирования драйверов светодиодных матриц, проверки вакуумных и газоразрядных приборов, а также для использования в учебных лабораториях и научно-исследовательских центрах. Высокое выходное напряжение в сочетании с прецизионной стабилизацией и низким уровнем пульсаций делает этот источник востребованным при проведении стендовых испытаний силовых модулей, проверке изоляции и диэлектрической прочности, а также при питании высоковольтных операционных усилителей и компараторов.

Диапазон и прецизионность

Б5-12001 обеспечивает широкий диапазон регулировки выходного напряжения и тока с высокой дискретностью и минимальной погрешностью, что делает его пригодным для питания устройств различного класса — от высоковольтных датчиков до мощных светодиодных сборок. Точность задания и контроля параметров достигается за счет использования высокоразрядных цифро-аналоговых преобразователей и прецизионных измерительных усилителей, управляемых встроенным микроконтроллером.

• Выходное напряжение: 0…120 В с дискретностью установки 10 мВ. Расширенный диапазон позволяет питать высоковольтные схемы, включая драйверы мощных светодиодных матриц с последовательным включением десятков кристаллов, импульсные источники питания, инверторы и преобразователи напряжения. Дискретность 10 мВ достаточна для плавной регулировки при питании высоковольтных операционных усилителей и прецизионных компараторов с высоким напряжением питания.
• Выходной ток: 0…1 А с дискретностью установки 0,1 мА. Номинальный ток 1 А при напряжении 120 В соответствует выходной мощности 120 Вт, что перекрывает потребности большинства высоковольтных лабораторных задач. Дискретность 0,1 мА позволяет точно задавать ток для чувствительных нагрузок, включая лазерные диоды с высоким рабочим напряжением и прецизионные источники опорного тока.
• Абсолютная погрешность установки напряжения: ±(0,0003U + 0,01) В. При установке напряжения 100 В максимальная погрешность не превысит 0,04 В, что гарантирует высокую воспроизводимость настроек и позволяет использовать прибор для калибровки вторичных измерительных средств в высоковольтных цепях. Такая точность особенно важна при аттестации методик испытаний и проведении сертификационных измерений.
• Погрешность измерения напряжения по встроенному вольтметру: ±(0,0002U + 0,005) В. При показаниях 120 В погрешность встроенного вольтметра составит не более 0,029 В. Это делает встроенный измерительный тракт достаточным для контроля напряжений с точностью, сравнимой с отдельными лабораторными мультиметрами, что сокращает количество внешнего оборудования на рабочем месте и ускоряет процесс настройки.
• Абсолютная погрешность установки тока: ±(0,0006I + 0,005) А. При токе 1 А погрешность не превышает 0,0056 А. Такая точность критична при питании устройств с жесткими ограничениями по току, например, при проверке стабилитронов, варисторов и газоразрядных ламп, где даже небольшое превышение тока может вывести компонент из строя или исказить результаты испытаний.
• Погрешность измерения тока по встроенному амперметру: ±(0,0005I + 0,005) А. Для тока 1 А погрешность измерения составит не более 0,0055 А. Встроенный амперметр позволяет точно контролировать ток потребления высоковольтных устройств в режимах холостого хода, номинальной нагрузки и короткого замыкания, обеспечивая достоверность данных о энергопотреблении тестируемого изделия.

Стабильность и помехозащита

Импульсная топология с широтно-импульсной модуляцией и многоступенчатой фильтрацией обеспечивает Б5-12001 высокую стабильность выходного напряжения при колебаниях сетевого питания и изменениях сопротивления нагрузки. Низкий уровень пульсаций и шумов делает прибор пригодным для питания аналоговых схем с высоким коэффициентом усиления, работающих в высоковольтном диапазоне, где чистота питания напрямую влияет на соотношение сигнал/шум.

• Нестабильность напряжения при изменении питания на 10%: ±(0,0001U + 3 мВ). При скачках сетевого напряжения в пределах 198…242 В выходное напряжение меняется в пределах милливольт, что исключает необходимость во внешних стабилизаторах и позволяет использовать прибор в условиях нестабильной электросети, характерной для некоторых промышленных зон и удаленных лабораторий, где качество питания оставляет желать лучшего.
• Нестабильность напряжения при изменении нагрузки: ±(0,0001U + 3 мВ). При переходе от холостого хода к полной нагрузке 1 А изменение выходного напряжения не превышает нескольких милливольт. Это свойство критически важно при питании нагрузок с переменным сопротивлением, таких как газоразрядные лампы, вакуумные усилители и коммутируемые высоковольтные преобразователи, где просадка напряжения могла бы привести к сбоям в работе или искажению измерительных сигналов.
• Пульсации и шумы: не более 3 мВ (среднеквадратическое значение) при токе нагрузки 0,9 Imax. Низкий уровень высокочастотных помех позволяет питать от Б5-12001 высоковольтные операционные усилители, активные фильтры и прецизионные компараторы без внесения паразитных наводок в измерительный тракт. Для большинства аналоговых применений этот уровень пульсаций находится в допустимых пределах, обеспечивая корректную работу чувствительных схем.
• Пределы установки ограничения по напряжению: 0,1…132 В. Расширенный верхний предел позволяет компенсировать падение напряжения на соединительных кабелях и защищает подключенное оборудование от случайного превышения допустимого напряжения при отладке прототипов, особенно при работе с дорогостоящими высоковольтными компонентами.
• Пределы установки ограничения по току: 0,1…1,1 А. Запас по току на 10% относительно номинала защищает источник от перегрузок при кратковременных пусковых бросках тока и дает дополнительный буфер для работы с емкостными и индуктивными нагрузками, имеющими высокие пиковые токи заряда и перемагничивания, что повышает надежность прибора и тестируемых устройств.
• Автоматический переход CV/CC: встроенная схема управления мгновенно переключает источник из режима стабилизации напряжения в режим стабилизации тока при превышении порога ограничения по току, обеспечивая безопасное питание устройств с непредсказуемым сопротивлением и защищая сам источник от перегрузок и коротких замыканий.

Интерфейсы и программирование

Встроенный микроконтроллер в Б5-12001 выполняет функции стабилизации, измерения, управления и связи, превращая источник питания в интеллектуальный элемент автоматизированной лаборатории. Наличие цифровых интерфейсов и опционального аналогового управления позволяет гибко интегрировать прибор в системы сбора данных и автоматического регулирования, значительно расширяя его функциональные возможности.

• Цифровые интерфейсы: RS-232 и RS-485. Через эти порты можно дистанционно устанавливать любые выходные параметры (напряжение, ток, ограничения), опрашивать текущие показания встроенного вольтметра и амперметра, а также получать данные о состоянии источника (режим CV/CC, перегрузка, превышение температуры). RS-485 поддерживает многоточечную топологию, что позволяет управлять группой источников с одного центрального компьютера, организуя сложные многоканальные испытательные стенды.
• Опция LAN: сетевой интерфейс расширяет возможности удаленного управления, позволяя подключать Б5-12001 к локальной вычислительной сети или интернету. Это особенно удобно при организации распределенных лабораторных комплексов, где управление приборами осуществляется из единого центра, а результаты измерений автоматически сохраняются в общей базе данных для последующей обработки и архивации.
• Аналоговое управление (опция): с помощью внешнего сигнала (например, 0…10 В или 4…20 мА) можно плавно изменять выходное напряжение или ток в реальном времени. Такой режим востребован в системах автоматического регулирования, где параметры источника должны отслеживать сигнал от внешнего датчика или регулятора, например, в термокамерах, климатических установках или для моделирования работы солнечных панелей.
• Микроконтроллерная архитектура: центральный процессор управляет ШИМ-модуляцией, осуществляет цифровую обработку сигналов обратной связи, реализует алгоритмы автоматического ограничения по току и напряжению, а также обеспечивает интерфейс с пользователем. Программная реализация позволяет обновлять прошивку прибора и адаптировать его поведение под специфические требования заказчика, добавляя новые функции без замены аппаратной части.
• Цветной LCD-дисплей: диагональ 11 см, индикация — пять разрядов для напряжения и пять для тока. На экране одновременно выводятся заданные и фактические значения, что упрощает оперативный контроль. Также отображается режим работы (CV или CC), состояние ограничений и активные интерфейсы. Высококонтрастный экран сохраняет читаемость при ярком освещении и под различными углами обзора, что удобно при работе в лабораториях с интенсивным верхним светом.

Конструктивные особенности

Б5-12001 спроектирован для длительной непрерывной работы в лабораторных, промышленных и полевых условиях благодаря продуманной системе охлаждения и широкому диапазону допустимых температур. Компактные габариты корпуса и умеренный вес облегчают монтаж и транспортировку, а универсальное входное питание делает прибор совместимым с большинством мировых стандартов электросетей.

• Напряжение питания: 198…242 В, частота 50/60 Гц. Универсальный входной диапазон позволяет использовать прибор в сетях с плавающим напряжением без дополнительной настройки, что особенно актуально при эксплуатации в регионах с нестабильной работой электроснабжающих организаций. Максимальная потребляемая мощность — 200 ВА, что при выходной мощности 120 Вт соответствует высокому КПД импульсного преобразователя и снижает затраты на электроэнергию при длительной работе.
• Нормальные условия эксплуатации: температура 23±5°С, относительная влажность не более 80%. В этом диапазоне прибор достигает наилучших точностных показателей, соответствующих паспортным значениям погрешностей. Большинство лабораторий поддерживает эти условия, что гарантирует минимальную погрешность при проведении ответственных измерений без дополнительных корректировок.
• Рабочие условия эксплуатации: температура от +5 до +40°С, влажность до 80% (без конденсации). Расширенный температурный диапазон позволяет использовать источник питания в производственных цехах, неотапливаемых помещениях и на открытых стендах при соблюдении допустимых влажностных режимов. Эффективная система охлаждения обеспечивает отвод тепла, сохраняя стабильность компонентов даже при длительной работе на максимальной мощности в условиях повышенной температуры окружающей среды.
• Габаритные размеры: 215 х 89 х 352 мм. Узкий корпус шириной 215 мм занимает минимум места на лабораторном столе и легко устанавливается в стандартную приборную стойку 19 дюймов с использованием монтажных кронштейнов. Высота 89 мм соответствует одному юниту стойки, что упрощает комплектацию измерительных шкафов и экономит пространство в приборных отсеках, позволяя разместить больше оборудования в ограниченном объеме.
• Масса: 6,8 кг. Благодаря импульсной топологии, прибор имеет небольшой вес, что облегчает его перемещение между рабочими местами и транспортировку к месту проведения испытаний. Компактность и малая масса делают Б5-12001 удобным выбором для мобильных лабораторий, выездных сервисных бригад и образовательных учреждений, где оборудование часто перемещается между аудиториями.
