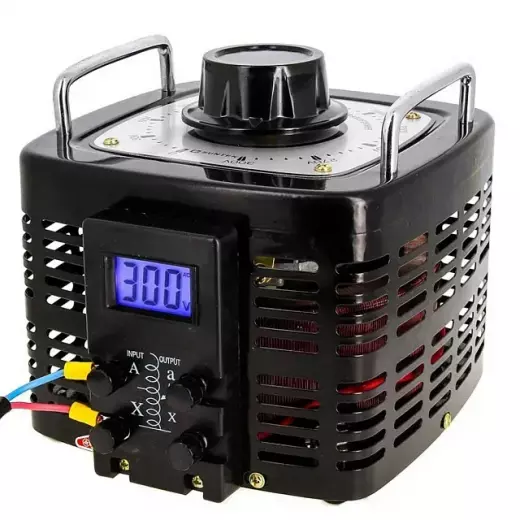

ПрофКиП ЛАТР-30М однофазный автотрансформатор

Однофазный ЛАТР ПрофКиП ЛАТР-30М — это лабораторный автотрансформатор мощностью 7000 ВА, рассчитанный на максимальный ток нагрузки 28 А и предназначенный для питания мощных однофазных потребителей в лабораторных, испытательных и производственных условиях. Прибор обеспечивает плавную ручную регулировку выходного напряжения в диапазоне от 0 до 300 В при питании от сети с напряжением 0–250 В, вносит минимальные искажения в форму синусоиды и поддерживает погрешность выходного напряжения менее 1 %. Модель оснащена клеммными колодками для подключения питающей сети и нагрузки, что позволяет использовать провода большого сечения, необходимые для передачи тока до 28 А. Металлический корпус и пассивное охлаждение гарантируют надёжность при длительной работе, а габариты 25×25×27 см и масса 19 кг обеспечивают устойчивость при стационарной установке на полу или на прочном лабораторном стенде. Рабочий диапазон температур от –5 до +40 °C делает ЛАТР-30М пригодным для использования в неотапливаемых помещениях и цехах, где требуется регулируемое питание мощного оборудования.

Мощностные параметры

Номинальная мощность 7000 ВА определяет, что ЛАТР-30М способен длительно питать нагрузку с суммарной полной мощностью до 7 кВА. Максимальный ток 28 А — это ключевое ограничение, которое необходимо соблюдать при подключении потребителей, особенно индуктивного характера (двигатели, трансформаторы), у которых пусковые токи могут значительно превышать номинальные. При выборе автотрансформатора важно учитывать не только активную мощность нагрузки, но и её коэффициент мощности, чтобы избежать перегрузки прибора в установившихся и переходных режимах.

• Номинальная мощность: 7000 ВА — обеспечивает питание мощных однофазных установок: крупных нагревателей, промышленных электродвигателей, сварочных аппаратов малой мощности, испытательных стендов и систем электропитания.
• Максимальный ток нагрузки: 28 А — рассчитан на длительный режим работы; при подключении нагрузки необходимо использовать кабели с сечением, соответствующим току 28 А, и обеспечивать надёжный контакт в клеммных соединениях.
• Рабочий диапазон входных напряжений: 0–250 В — позволяет подключать автотрансформатор к сетям с напряжением 220 В, а также эксплуатировать его при значительных отклонениях сетевого напряжения без потери функциональности.
• Номинальный диапазон выходного напряжения: 0–300 В — даёт возможность получать напряжение как ниже, так и выше входного, что необходимо для проверки работоспособности оборудования при различных уровнях питания и для плавного регулирования мощности нагрузки.

Качество регулировки

Ручная регулировка, реализованная с помощью поворотного механизма, обеспечивает плавное и бесступенчатое изменение выходного напряжения, что особенно важно при настройке режимов работы чувствительного оборудования. Погрешность выходного напряжения менее 1 % гарантирует, что устанавливаемое оператором значение будет соответствовать реальному напряжению на нагрузке с высокой точностью, что критично для проведения точных экспериментов и калибровок. Отсутствие искажений синусоиды подтверждает, что автотрансформатор не генерирует гармонических составляющих, которые могли бы негативно повлиять на работу подключённых устройств, особенно содержащих трансформаторы, электродвигатели и электронные схемы.

• Тип регулировки: ручная — оператор управляет напряжением с помощью поворотного механизма, обеспечивая плавное изменение без скачков и ступеней.
• Погрешность выходного напряжения: менее 1 % — позволяет с высокой точностью устанавливать требуемое напряжение, что важно при испытаниях, где каждый вольт имеет значение.
• Искажение синусоиды: отсутствует — форма выходного сигнала остаётся практически идеальной синусоидой на всём диапазоне регулировки, что исключает дополнительный нагрев и вибрации в индуктивных нагрузках.
• Стабильность параметров: в характеристиках не указана автоматическая стабилизация, поэтому при изменении входного напряжения выходное напряжение будет меняться пропорционально — это следует учитывать при работе с нагрузками, критичными к стабильности питания.

Конструкция и эксплуатация

Металлический корпус ЛАТР-30М обеспечивает механическую прочность, электромагнитную совместимость и эффективный отвод тепла от внутренних компонентов. Пассивное охлаждение делает работу автотрансформатора абсолютно бесшумной, что особенно ценно в лабораторных условиях, где акустический шум может влиять на концентрацию и точность измерений. При длительной работе на максимальной мощности необходимо обеспечить свободный доступ воздуха к корпусу прибора, так как охлаждение осуществляется за счёт естественной конвекции.

• Материал корпуса: металл — устойчив к деформациям при нагреве, защищает внутренние компоненты от механических повреждений и снижает уровень внешних электромагнитных помех.
• Тип охлаждения: пассивное — отсутствие вентилятора исключает риск выхода из строя вентиляционного механизма, снижает энергопотребление и не создаёт дополнительного шума.
• Габаритные размеры: 25×25×27 см — компактные для такой мощности, позволяют разместить прибор на лабораторном столе или на полу вблизи испытуемого оборудования.
• Вес: 19 кг — значительная масса обусловлена мощным магнитопроводом и обмотками, обеспечивающими передачу 7 кВА, и способствует устойчивости при подключении массивных кабелей.
• Рабочий диапазон температур: –5 … +40 °C — допускает эксплуатацию в производственных цехах, гаражах и неотапливаемых лабораториях при условии отсутствия конденсации влаги и соблюдения пределов по температуре.

Подключение и применение

ЛАТР-30М подключается к сети и к нагрузке через клеммные колодки — такое решение обеспечивает надёжный электрический контакт при токах до 28 А и позволяет использовать кабели с сечением, соответствующим току нагрузки. Комплект для подключения входит в поставку, что облегчает начальный монтаж, однако все работы по подключению должны выполняться квалифицированным персоналом с соблюдением правил электробезопасности. Модель предназначена для питания однофазных нагрузок высокой мощности: электродвигателей, нагревательных элементов, трансформаторов, выпрямителей, источников питания, а также для проведения испытаний электротехнических изделий и наладочных работ на производственных и лабораторных стендах.

• Способ подключения в сеть: клеммы — подводящие и отходящие провода фиксируются винтовыми зажимами, обеспечивающими низкое переходное сопротивление и надёжность соединения при больших токах.
• Вариант подключения: клеммы (комплект для подключения) — в комплекте имеются необходимые элементы для подключения; при монтаже следует использовать кабели, рассчитанные на ток 28 А, и учитывать падение напряжения на соединительных проводах.
• Типичные области применения: регулируемое питание мощных однофазных нагрузок в лабораториях, на испытательных стендах, в сервисных центрах, при ремонте электрооборудования, в учебных классах и на производственных участках.
• Особенности эксплуатации: поскольку в характеристиках не указаны встроенные защиты от короткого замыкания и перенапряжений, рекомендуется устанавливать внешние автоматические выключатели, предохранители или УЗО, согласованные с током 28 А, для защиты как автотрансформатора, так и подключённой нагрузки.
• Важное замечание: прибор не является стабилизатором напряжения и не может автоматически компенсировать колебания входного напряжения. Для поддержания постоянного напряжения на нагрузке при нестабильной сети требуется внешняя система стабилизации, устанавливаемая между ЛАТР-30М и нагрузкой или перед автотрансформатором.
