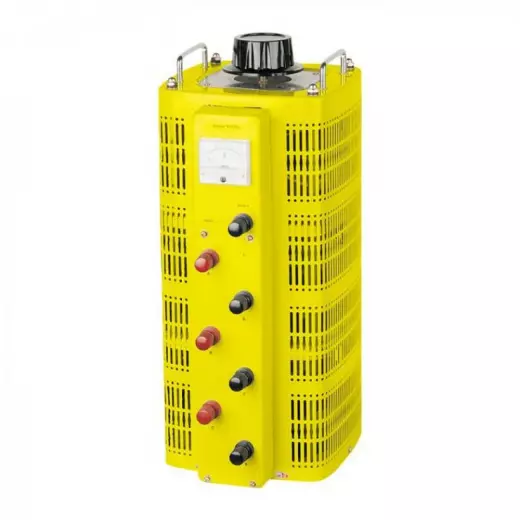

ПрофКиП АТСН-40-380 трехфазный автотрансформатор

Трёхфазный ЛАТР ПрофКиП АТСН-40-380 трехфазный — это лабораторный автотрансформатор мощностью 30 кВА, рассчитанный на максимальный ток нагрузки 40 А. Устройство обеспечивает плавную ручную регулировку выходного напряжения от 0 до 430 В при питании от трёхфазной сети 380 В частотой 50/60 Гц. Аппарат ориентирован на работу с мощными трёхфазными потребителями: электродвигателями, нагревательными установками, выпрямителями, промышленными блоками питания и испытательными стендами. Основное назначение — изменение напряжения на нагрузке в широких пределах для проверки её работоспособности при пониженном или повышенном питании, наладки силового оборудования и проведения ресурсных испытаний.

Токовая нагрузка 40 А

• Максимальный ток нагрузки: 40 А — это предельный рабочий ток по каждой фазе. При превышении этого значения начинается перегрев обмотки, что ведёт к ускоренной деградации изоляции и снижению ресурса автотрансформатора.
• Максимальная мощность: 30 кВА — полная мощность, потребляемая нагрузкой на всех трёх фазах. Этот параметр определяет, какое суммарное оборудование можно подключать: например, электродвигатель мощностью 22 кВт с пусковыми токами или несколько нагревателей общей мощностью до 30 кВА.
• Количество фаз: 3 — конструкция рассчитана на трёхфазные сети. Регулировка напряжения происходит синхронно по всем фазам, что важно для симметричных нагрузок и исключает перекос фаз.
• Режим работы: Непрерывный — допускается длительная эксплуатация в номинальном режиме без ограничений по времени при условии обеспечения теплоотвода и соблюдения температурного диапазона.

Регулировка напряжения 0–430 В

• Номинальное входное напряжение: 380 В — стандартное напряжение трёхфазной промышленной сети. Подключение к сетям с напряжением 220 В или 400 В без трансформатора не допускается.
• Диапазон выходного напряжения: 0 … 430 В — плавное изменение от нуля до значения, превышающего номинальное входное. Нижний предел позволяет подавать на нагрузку пониженное напряжение для отладки, проверки блокировок и защиты при низком питании. Верхний предел 430 В даёт возможность испытывать оборудование в условиях перенапряжения — например, проверять работу контакторов, реле или источников питания при повышенном входном напряжении.
• Ручной привод регулировки: вращающаяся рукоятка перемещает токосъёмный контакт по виткам обмотки. Такая схема не требует внешнего источника питания для управления, не вносит помех в сеть и обеспечивает линейное изменение напряжения без ступеней.
• Частота сети: 50/60 Гц — устройство работает как в сетях с частотой 50 Гц (стандарт РФ и Европы), так и 60 Гц (США, Япония, ряд других стран), что расширяет область применения при тестировании импортного оборудования.

Условия размещения и эксплуатации

• Температурный диапазон: -5°С … 40°С — рабочий интервал температур окружающего воздуха. При температурах ниже -5°С возможно загустение смазки в механизме регулировки и снижение эластичности изоляции; выше 40°С — перегрев обмоток и сокращение срока службы.
• Относительная влажность: не более 80% при 25°С — ограничение, характерное для негерметичных электроустановок. Повышенная влажность способствует образованию конденсата и ухудшению изоляционных свойств.
• Степень защиты: IP20 — корпус защищает от проникновения твёрдых предметов диаметром более 12,5 мм, но не защищён от воды. Устанавливать прибор следует в сухих, отапливаемых помещениях с естественной вентиляцией.
• Отсутствие вибраций и ударов: автотрансформатор не предназначен для работы в условиях тряски или ударных нагрузок. Монтаж должен производиться на неподвижном основании с амортизацией, исключающей передачу вибраций от соседнего оборудования.
• Атмосферное давление: 100 кПа ±4 кПа — допускается эксплуатация на высотах до 1000 м над уровнем моря. Для более высокогорных районов требуется консультация с производителем.

Габариты, вес и охлаждение

• Габаритные размеры: 345×440×1050 мм — устройство имеет вертикальную компоновку с увеличенной высотой, что обусловлено размерами магнитопровода и обмотки. Для установки требуется выделенное пространство с учётом необходимости доступа ко всем сторонам для естественной вентиляции.
• Вес: 136 кг — масса прибора говорит о большом сечении медного провода обмоток и мощном магнитопроводе из электротехнической стали. Перемещение и монтаж должны выполняться с использованием подъёмного оборудования — как минимум гидравлической тележки или тельфера, а также с привлечением нескольких человек.
• Охлаждение: естественное воздушное — тепло отводится через стальной корпус и вентиляционные перфорированные панели. Принудительное охлаждение отсутствует, поэтому важно обеспечить свободный приток воздуха (рекомендуемые зазоры от стенок — не менее 150 мм) и избегать размещения в закрытых шкафах без вентиляции.
• Материал и конструкция корпуса: стальной корпус, окрашенный порошковой эмалью, обеспечивает жёсткость и защиту от коррозии. Входные и выходные клеммы выполнены с расчётом на подключение силовых кабелей большого сечения, соответствующих току 40 А.
• Срок службы: при соблюдении условий эксплуатации и регулярном техническом обслуживании (чистка контактов, проверка затяжки соединений, осмотр изоляции) прибор сохраняет работоспособность в течение многих лет. Основной изнашиваемый элемент — подвижный токосъёмный контакт, который при необходимости может быть заменён.
