Как выбрать электронную нагрузку: мощность в ваттах, режимы CC, CV, Dynamic и сравнение моделей
Электронная нагрузка (DC load, «электронный потребитель») — измерительный прибор, который подключается к выходу блока питания, преобразователя или аккумулятора и стабильно отбирает заданный ток, напряжение, сопротивление или мощность. На дисплее — фактические U, I, P; в старших моделях — список шагов, динамические профили, защита от переполюсовки и перегрева.
Для инженера R&D, метролога и закупщика B2B критичны три вещи: не перепутать ватты и вольты, заложить запас по P = U × I и выбрать режимы работы под сценарий (ступенчый ток, имитация шины, скачки). Это первый материал серии BESTKIP: тип DC, силовые классы и режимы CC/CV/Dynamic; подбор по напряжению, току, интерфейсам и брендам — в следующих статьях.
Ответ коротко
- Что такое электронная нагрузка?
- Программируемый испытательный прибор для DC‑цепей: задаёт нагрузочный режим и измеряет параметры. Не заменяет осциллограф, но закрывает задачу «выдержит ли БП ток/мощность и как сработают защиты».
- С чего начать подбор?
- Запишите Umax, Imax, Pmax источника, добавьте 15–25 % запаса. Тип прибора для большинства задач — DC (подробнее ниже). Сверьте таблицу классов мощности и режимов.
- 150 Вт или 600+ Вт?
- Зависит от произведения U × I в худшей точке, а не от «приблизительной мощности БП». Примеры расчёта — в таблице «Рабочие точки».
Мощность P = U × I
Нагрузка 150 Вт при 48 В теоретически даёт до ~3 А по мощности, но паспортный предел тока может быть выше — и наоборот. Всегда смотрите двумерную таблицу U–I в руководстве, а не только цифру на лицевой панели.
Для B2B: в ТЗ три строки: Pmax, Umax, Imax нагрузки и те же параметры испытываемого изделия.
Вольты ≠ ватты
«Нагрузка 300» в разговоре часто означает либо 300 Вт (силовой класс), либо 300 В (входное напряжение прибора). Это разные приборы. В этой статье — ватты и режимы; вольты и ток шины — в части 2 серии.
Чем электронная нагрузка отличается от резистора и реостата
Мощный резистор или реостат задаёт только сопротивление R. При изменении выходного напряжения БП ток I = U/R меняется сам — вы не фиксируете режим испытания. Электронная нагрузка содержит управляемый ключ (часто MOSFET), цепь обратной связи и измерительный тракт: в режиме CC прибор увеличивает проводимость, пока ток не станет заданным; в CV — удерживает напряжение на клеммах.
Практический выигрыш для производства и сервиса:
- ступенчое наращивание тока без ручного подбора резисторов;
- цифровая фиксация U, I, P на дисплее и в ПО;
- встроенные защиты (OVP, OCP, OTP) — меньше риск выхода источника из строя при ошибке оператора;
- динамические профили — имитация пульсаций нагрузки процессора или привода.
Для постоянного тока в каталоге BESTKIP ориентируйтесь на линейку электронных нагрузок постоянного тока (DC) — это базовый тип для испытания БП, DC/DC и зарядных модулей.
Алгоритм подбора: пять шагов до спецификации
- Тип тока — DC для подавляющего большинства задач (см. раздел про DC выше).
- Рабочая точка — рассчитайте P = U × I для максимального режима источника (таблица ниже).
- Класс мощности — 150 / 300 / 350–500 / 600+ Вт с запасом по таблице классов.
- Режимы — минимум CC + CV; при тесте отклика БП — Dynamic; CR/CP — в финальной статье серии (разряд АКБ).
- Охлаждение и время — длительный тест на полной мощности требует запаса по вентилятору и derating по паспорту (см. раздел про тепловой режим).
Таблица: расчёт рабочей точки P = U × I
| Испытуемый источник | U, В | I, А | P, Вт | Минимальный класс нагрузки |
|---|---|---|---|---|
| Адаптер 12 В / 5 А | 12 | 5 | 60 | 150 Вт (с запасом) |
| БП 24 В / 10 А | 24 | 10 | 240 | 300 Вт, не 150 Вт |
| Шина 48 В / 8 А | 48 | 8 | 384 | 350–500 Вт |
| DC/DC 28 В / 25 А | 28 | 25 | 700 | 600+ Вт |
| Импульсный БП 19 В / 3,42 А (ноутбук) | 19 | 3,42 | ~65 | 150 Вт |
Если Umax нагрузки ниже напряжения БП — прибор не войдёт в штатный режим даже при «достаточных» ваттах. Проверка напряжения входа — в следующей статье серии.

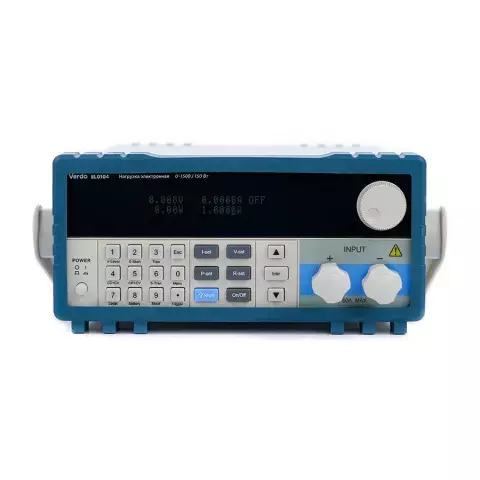

Подборка товаров
Классы мощности: сравнение четырёх диапазонов
Ниже — не «жёсткие стандарты», а распространённые классы по ваттам, по которым удобно сравнивать модели в каталоге.
| Класс | Типичные задачи | Ориентир U / I | Кому подходит | В каталоге BESTKIP |
|---|---|---|---|---|
| 150 Вт | Адаптеры, USB‑PD, учебные стенды, мелкий сервис | до ~150 В, токи до 20–30 А (по модели) | Лаборатория, мастерская, стартап R&D | 150 Вт |
| 300 Вт | БП 24 В, проверка КПД, длительный тест | часто до 150–500 В в зависимости от серии | Сервис промышленной электроники | 300 Вт |
| 350–500 Вт | Шины 48 В, силовые DC/DC, несколько каналов БП | средний и высокий ток | Производство, ОТК | 350–500 Вт |
| 600+ Вт | Burn‑in, стенды, имитация силовой шины | от сотен ватт до киловатт (модульные системы) | Завод, метрологическая лаборатория | 600+ Вт |
150 Вт — самый массовый класс
Подходит, когда пиковая мощность источника не превышает ~120–130 Вт с запасом. На столе — компактный корпус, быстрый ввод уставок, часто USB для логирования (подробнее в статье про интерфейсы). Типовой представитель в каталоге — VERDO EL0101 (0–150 В, 0–30 А, 150 Вт).
300 Вт и 350–500 Вт — промышленная «середина»
Здесь сходятся задачи стабильности выхода 24/48 В под ступенчатой нагрузкой и оценки просадки при скачке тока. VERDO EL0102 (300 Вт) закрывает типичный сценарий «24 В / 10 А» с запасом. Класс 350–500 Вт нужен, когда ток на шине 48 В превышает ~6–7 А на длительном режиме.
600+ Вт — стенд и burn‑in
Требуются усиленное охлаждение, иногда несколько силовых модулей в шасси. Пример из линейки VERDO: EL0106 (600 Вт) и EL0109 (1200 Вт, до 500 В по паспорту карточки) — для силовых испытаний с другим балансом U/I, чем у компактных 150 Вт.
Режимы CC, CV, CR, CP и Dynamic: что выбрать в паспорте
Режим — это закон, по которому прибор «тянет» энергию с источника. Для закупки на 5–10 мест в лаборатории разумный минимум: CC + CV + Dynamic. Режимы CR и CP разберём в заключительной статье (разряд АКБ, постоянная мощность на падающем напряжении).
| Режим | Что держит постоянным | Типичный сценарий | Риск при неправильном выборе |
|---|---|---|---|
| CC | Ток I | Ступенчый нагрузочный тест БП, разряд | Без CC нельзя стабильно наращивать ток |
| CV | Напряжение U на клеммах | Имитация жёсткой шины, согласованная линия | Путаница с режимом источника — нужна инструкция персоналу |
| CR | Сопротивление R | Линейная нагрузочная характеристика | Реже критичен для простого ОТК |
| CP | Мощность P | Разряд батареи с лимитом ватт | Без CP сложнее повторять циклы АКБ |
| Dynamic | Профиль I(t) или P(t) | Скачки тока, отклик защит БП | Нет Dynamic — не увидите просадку на импульсе |
CC — постоянный ток
Базовый режим испытания: задаёте 1 А, 5 А, 10 А и смотрите, держит ли БП напряжение и не уходит ли в защиту. Для ступеней удобны списки уставок и внешнее управление (в старших моделях). Подробнее о моделях с режимом CC: нагрузки с постоянным током.
CV — постоянное напряжение
Нагрузка стремится удержать напряжение на своих клеммах — модель потребителя с жёсткой шиной. Применяют реже CC, но для согласования с распределёнными шинами CV необходим. См. нагрузки с режимом CV.
Dynamic — динамические скачки
Задаётся переключение между двумя уровнями тока (I1 ↔ I2) с заданной частотой и скважностью. На осциллографе источника видны просадка напряжения и время восстановления. Именно Dynamic отделяет «лабораторный тестер» от простого модуля разряда. См. нагрузки с динамическим режимом.
Экспертная оценка скорости: смотрите в паспорте slew rate (скорость нарастания/спада тока) в А/µs — для импульсных БП с быстрым транзитом недостаточная скорость «сгладит» реальную просадку.
Сравнение пяти моделей для старта подбора
Таблица не заменяет ТЗ: уточняйте наличие, цену, комплектацию и полный паспорт на карточке товара. Модели подобраны так, чтобы покрыть разные классы мощности и показать разброс по напряжению входа.

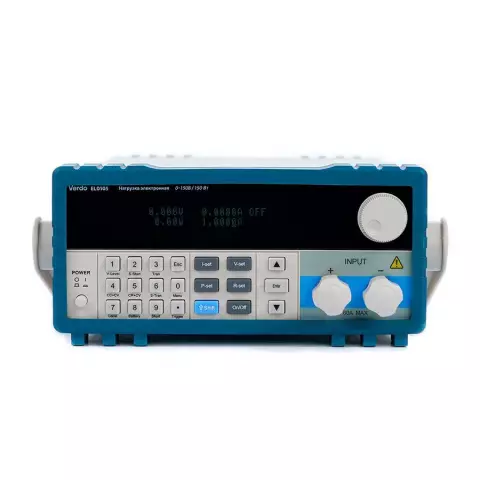

| Модель | Pmax | U / I (по карточке) | Сильные стороны | Ограничения | Кому |
|---|---|---|---|---|---|
| VERDO EL0101 | 150 Вт | 0–150 В, 0–30 А | Компактность, универсальный сервис | Не тянет 24 В / 10 А (240 Вт) | Стол R&D, мелкий сервис |
| VERDO EL0102 | 300 Вт | 0–150 В, 0–30 А | Баланс цена/мощность для 24 В | Umax 150 В — не HV‑линии | Сервис БП, ОТК |
| VERDO EL0105 | 300 Вт | 0–500 В, 0–30 А | Высокое Umax при тех же 300 Вт | На 48 В / 8 А по P может не хватить ватт | HV DC, ограниченный ток |

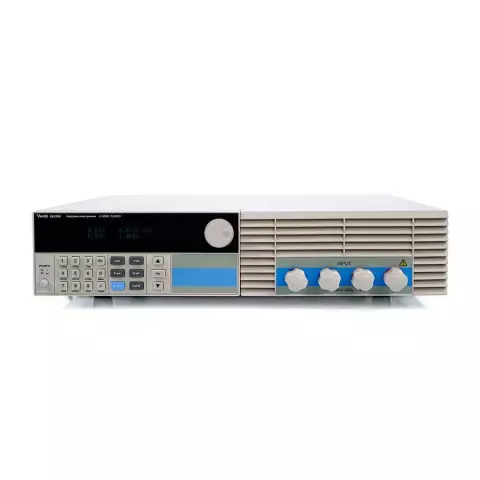

| VERDO EL0106 | 600 Вт | 0–150 В, 0–120 А | Высокий ток на среднем напряжении | Корпус и шум вентилятора выше, чем у 150 Вт | Силовые DC/DC, стенд |
| RIGOL DL3031A | уточнять по паспорту | программируемая DC‑нагрузка | Старший сегмент, удалённое управление, точность | Бюджет выше бытовых 150 Вт | Лаборатория, автоматизация теста |
Сравнивайте EL0102 и EL0105: одинаковые 300 Вт, но разный Umax (150 В против 500 В) — типичная ошибка закупки «взяли ватты, не прочитали вольты».
Тепловой режим, derating и время испытания
Паспортная мощность 300 Вт не означает, что прибор может отдавать 300 Вт бесконечно при 40 °C в шкафу. Производители указывают:
- номинал при 25 °C и заданном потоке воздуха;
- derating — снижение допустимой мощности при высокой температуре окружающей среды;
- максимальное время работы на пределе без перегрева силового ключа.
Для burn‑in на 8–12 часов закладывайте класс мощности на ступень выше расчётного P = U × I или принудительную вентиляцию стойки. Для короткого ступенчого теста (секунды–минуты) допустим прибор ближе к расчётному пределу.
Типичные ошибки при выборе и закупке
- Путаница 300 Вт и 300 В — разные параметры; см. таблицу EL0102 vs EL0105.
- Запас только по ваттам — при 48 В / 10 А нужны и 480 Вт «по математике», и достаточный Imax на этой шине.
- Нет Dynamic — невозможно формально оценить отклик импульсного БП.
- Один прибор на весь завод — без календаря поверки и единой модели для бригад растёт разброс методик.
- Игнор полярности — подключение АКБ «наоборот» без защиты дорого обходится; проверяйте OVP/OCP в паспорте.
Чек-лист для ТЗ и тендера (B2B)
- Тип: DC (см. начало статьи).
- Pmax, Umax, Imax нагрузки ≥ расчёт + 20 %.
- Режимы: CC, CV, Dynamic (разделы выше).
- Скорость скачка тока (А/µs) — если в ТЗ есть импульсные тесты.
- Интерфейсы (USB/LAN/GPIB) — в статье 3 серии.
- Количество каналов, форм-фактор — в статье 4.
- Требования к поверке, комплектация кабелей, срок поставки.
Подбор электронной нагрузки под ТЗ и коммерческое предложение
BESTKIP поставляет программируемые электронные нагрузки VERDO, Rigol, АКИП и других производителей по России:
- расчёт класса мощности и режимов по вашему сценарию;
- КП на одну модель или унифицированную партию под лабораторию/стенд;
- консультация по метрологии и комплектации;
- доставка в регионы.
Частые вопросы
Чем электронная нагрузка отличается от мощного резистора?
Резистор не стабилизирует ток или напряжение при изменении U источника. Электронная нагрузка в CC/CV удерживает уставку, измеряет параметры и ограничивает аварийные режимы. Для серийного теста БП резисторная схема медленнее и хуже документируется.
Как выбрать электронную нагрузку 150 Вт?
Посчитайте P = U × I. Для 12 В / 10 А (120 Вт) класс 150 Вт уместен. Для 24 В / 10 А (240 Вт) — уже нет: нужен класс 300 Вт. Ориентир по модели — VERDO EL0101 в таблице сравнения.
300 Вт и 300 В — это одно и то же?
Нет. Вт — мощность, В — напряжение входа нагрузки. Сравните в каталоге EL0102 (300 Вт, 150 В) и EL0105 (300 Вт, 500 В): ватты совпадают, назначение разное.
Нужен ли режим Dynamic для теста блока питания?
Для импульсных и коммутационных БП — да: без скачков тока не видно просадки и времени восстановления. Для простого DC‑адаптера с медленным наращиванием тока CC может хватить на первом этапе.
Можно ли одной нагрузкой проверить и БП, и аккумулятор?
Да, если соблюдены P, U, I и есть нужные режимы (CC для разряда, CP для лимита мощности — в финальной статье). Сценарии подключения и напряжение шины — в статье 2 серии.
