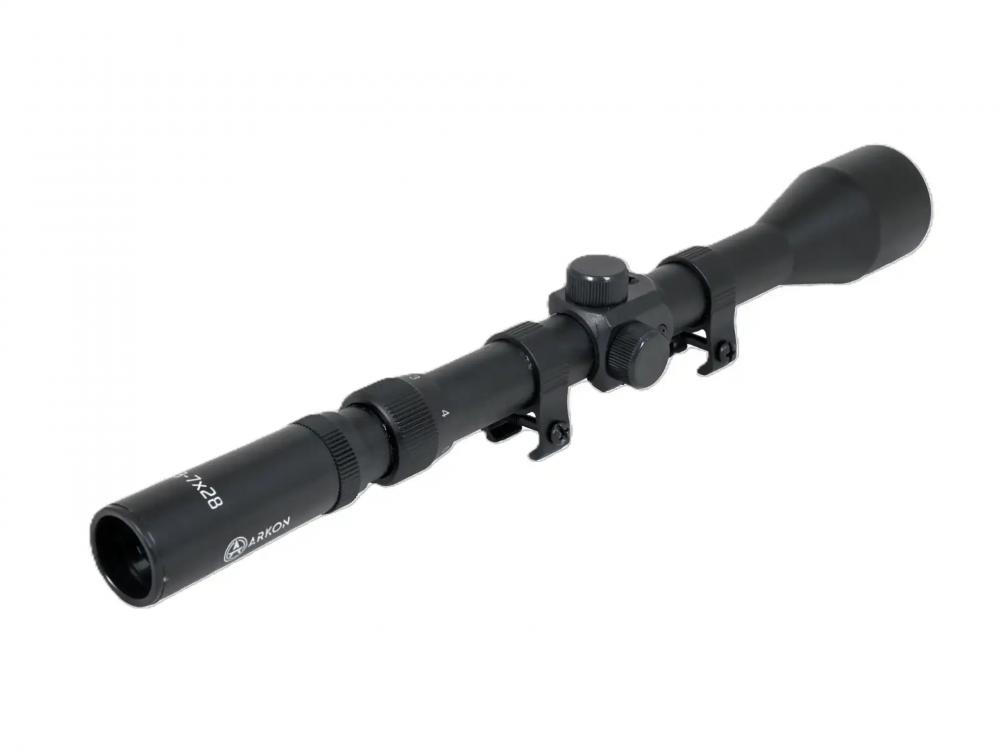

ARKON 3-7x28 оптический прицел

Назначение и позиционирование

ARKON 3-7x28 — компактный дневной оптический прицел с переменным увеличением от 3x до 7x, предназначенный для установки на пневматическое и малокалиберное огнестрельное оружие. Конструкция ориентирована на практическое использование и сочетает регулируемую кратность, объектив со световым диаметром 28 мм, механические органы настройки и интегрированное крепление для планки типа «ласточкин хвост».

Диапазон увеличения позволяет адаптировать оптическую систему под текущие условия: использовать меньшую кратность для более широкого обзора или увеличить изображение при необходимости более детального наблюдения. Поле зрения ARKON 3-7x28 составляет 11,5-24,8 м на дистанции 100 м, удаление выходного зрачка - 60-80 мм. Прицел имеет длину 287 мм и массу 148 г.

Для точной подготовки к работе предусмотрены настройка окуляра, горизонтальная и вертикальная юстировка. Управление полностью механическое и не требует источников питания, что делает эксплуатацию прибора понятной и последовательной.

Оптическая система

Ключевая особенность ARKON 3-7x28 – регулируемое увеличение в диапазоне от 3x до 7x. Изменение кратности выполняется специальным регулировочным кольцом, расположенным в задней части оптической системы.

При увеличении 3x сохраняется более широкая наблюдаемая область. Такой режим удобен, когда важно быстрее ориентироваться в пространстве и контролировать значительную часть сцены. При необходимости масштаб изображения можно постепенно увеличить вплоть до 7x.

Регулировка позволяет выбирать подходящую кратность непосредственно во время эксплуатации. Пользователю не требуется менять оптические элементы или переустанавливать прицел – необходимое увеличение задается поворотом кольца.

Переменная кратность делает ARKON 3-7x28 функциональным инструментом для ситуаций, в которых условия наблюдения и требуемый масштаб изображения могут меняться.

Объектив и поле зрения

Световой диаметр объектива ARKON 3-7x28 составляет 28 мм. Объектив является частью компактной оптической системы и работает совместно с регулируемым увеличением 3-7x.

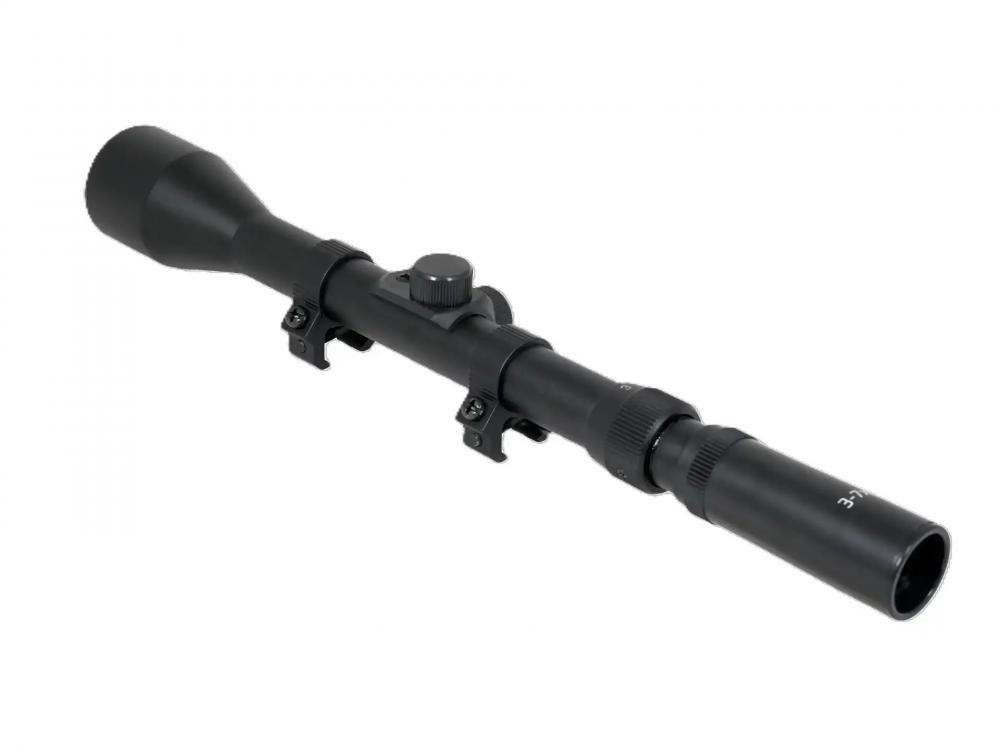

Конструкция прибора сохраняет небольшие размеры и рациональную компоновку. Передняя часть корпуса занимает объектив, центральная зона включает крепление и механизмы юстировки, а в задней расположены регулировка кратности и окуляр.

Такое расположение элементов делает управление последовательным. После монтажа пользователь может отдельно выполнить настройку окуляра, пристрелку и выбор необходимого увеличения.

Поле зрения ARKON 3-7x28 на дистанции 100 м находится в диапазоне от 11,5 до 24,8 м. Его величина меняется вместе с выбранным увеличением.

При меньшей кратности пользователь видит более широкую область пространства. Это помогает быстрее обнаружить объект и контролировать окружающую обстановку. По мере повышения увеличения поле зрения становится уже, зато изображение наблюдаемого объекта визуально увеличивается.

Таким образом, регулировка кратности позволяет выбирать подходящий баланс между шириной обзора и масштабом изображения.

Удаление выходного зрачка

Удаление выходного зрачка ARKON 3-7x28 составляет 60-80 мм. Этот параметр необходимо учитывать при выборе положения прицела на оружии.

Во время монтажа прибор устанавливается таким образом, чтобы стрелок мог получить полноценную прицельную картину при естественном положении головы. Одновременно требуется сохранять безопасное расстояние между глазом и окуляром.

До окончательной фиксации ARKON 3-7x28 можно перемещать по планке, подбирая наиболее удобную позицию. После определения рабочего положения крепежные винты затягиваются, а отсутствие люфтов дополнительно проверяется.

Правильная установка помогает сделать использование прицела более удобным и обеспечивает повторяемое положение глаза относительно окуляра.

Настройка окуляра и юстировка

Окуляр ARKON 3-7x28 имеет возможность регулировки. Она предназначена для настройки четкости изображения прицельной сетки с учетом зрения конкретного пользователя.

Перед регулировкой фиксирующее кольцо окуляра ослабляется. Затем окуляр вращается до положения, при котором сетка воспринимается максимально четко. После завершения настройки фиксирующее кольцо затягивается.

Эту операцию удобно выполнить во время первоначальной подготовки прибора. После того как необходимое положение найдено и зафиксировано, постоянно возвращаться к регулировке не требуется.

Важно разделять назначение органов управления: настройка окуляра отвечает за четкое восприятие прицельной сетки, а отдельное кольцо регулировки кратности изменяет увеличение оптической системы.

После установки прицела на оружие выполняется пристрелка. Для этого ARKON 3-7x28 оснащен отдельными механизмами вертикальной и горизонтальной юстировки.

Вертикальная регулировка используется для корректировки положения средней точки попадания по высоте. Горизонтальная юстировка позволяет вносить поправки по направлению.

Регулировочные винты расположены на корпусе прибора и защищены колпачками. Перед внесением поправок защитные колпачки снимаются, после завершения пристрелки устанавливаются обратно.

Крепление и габариты

ARKON 3-7x28 предназначен для установки на планку типа «ласточкин хвост» шириной 11-12 мм. Крепежные элементы являются частью конструкции прицела и фиксируются винтами кронштейна.

При монтаже необходимо выбрать удобное положение прибора относительно глаза стрелка, проверить правильность расположения прицельной сетки и убедиться в отсутствии люфтов.

Если после предварительной установки сетка визуально расположена неровно, крепежные винты можно ослабить, скорректировать положение корпуса и повторно затянуть крепление.

Посадочный диаметр ARKON 3-7x28 составляет 19 мм.

Масса ARKON 3-7x28 составляет 148 г. Полная длина прицела 287 мм. Такие параметры позволяют разместить в компактном корпусе объектив, механизмы горизонтальной и вертикальной регулировки, крепление, узел изменения кратности и регулируемый окуляр.

Небольшая масса особенно важна при установке оптики на пневматическое и малокалиберное оружие. Дополнительное оборудование не должно чрезмерно утяжелять конструкцию или усложнять обращение с оружием.

Подготовка к эксплуатации

Подготовка ARKON 3-7x28 начинается с настройки окуляра. Пользователь подбирает положение, обеспечивающее четкое восприятие прицельной сетки, после чего фиксирует регулировку.

Следующий этап – установка прицела на планку «ласточкин хвост». Положение корпуса выбирается с учетом удаления выходного зрачка и удобства стрелка. После этого проверяются ориентация сетки и отсутствие люфтов, а крепежные винты окончательно затягиваются.

После установки выполняется пристрелка с использованием вертикального и горизонтального механизмов юстировки. При необходимости положение средней точки попадания корректируется отдельно по каждому направлению.

Во время дальнейшего использования основным оперативным элементом управления становится кольцо изменения кратности. Стрелок может выбрать увеличение от 3x до 7x в соответствии с текущей задачей.

Назначение и безопасность

ARKON 3-7x28 рассчитан на применение на пневматическом или малокалиберном огнестрельном оружии. Использование прибора на более мощном оружии не предусмотрено конструкцией и не соответствует требованиям эксплуатации.

При монтаже, регулировке или любых других манипуляциях с прицелом необходимо предварительно убедиться, что оружие разряжено и находится в безопасном состоянии.

Четкое соответствие оборудования его назначению - важная часть надежной эксплуатации оптической системы. Правильный монтаж, настройка окуляра, устранение люфтов и корректная пристрелка позволяют полностью использовать предусмотренные конструкцией возможности прибора.
