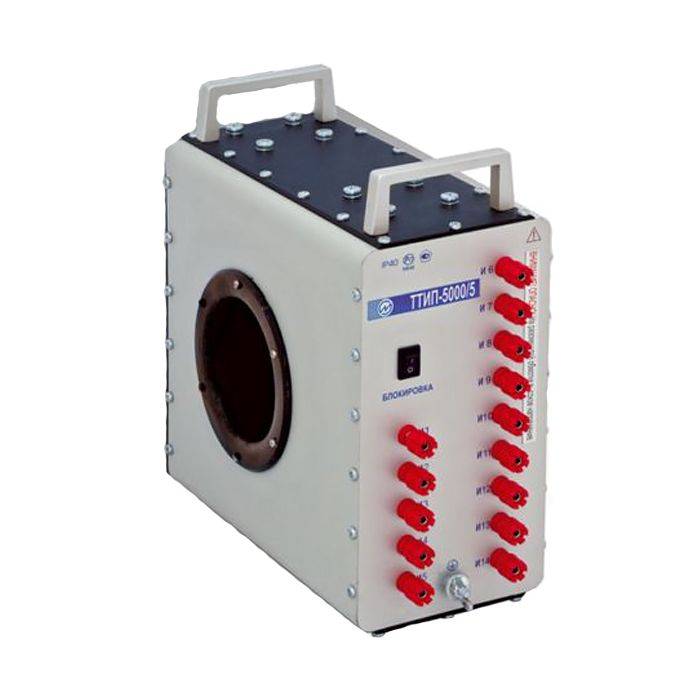

ТТИП-5000/5 — эталонный трансформатор тока измерительный
Ссылка скопирована
По запросу
Срок поставки: под заказ
Госреестр
Бренд
НПП МАРСЭНЕРГО
НПП МАРСЭНЕРГО
Гарантия
18 мес.
18 мес.
Артикул
31974
31974
Госреестр СИ РФ
39854-08
39854-08
Межповерочный интервал
96 мес.
96 мес.
Официальный дилер
Сертификат дилера
Назначение эталонного трансформатора тока измерительного ТТИП-5000/5:
По описанию
Назначение эталонного трансформатора тока измерительного ТТИП-5000/5:
Эталонный трансформатор тока измерительный ТТИП-5000/5 предназначен для использования в качестве рабочего эталона в цепях переменного тока частотой 50 Гц и номинальным напряжением до 0,66 кВ включительно при электрических измерениях и поверке по ГОСТ 8.217–2003 трансформаторов тока классов точности 0,2S и менее точных на местах эксплуатации и в лабораторных условиях.
Измерительные (эталонные) трансформаторы тока и напряжения расширяют пределы измерения стандартных электроизмерительных приборов за счет уменьшения первичных параметров цепи до значений, оптимальных для подключения измерительных приборов (а также устройств автоматики и реле защиты).
Данное применение измерительных трансформаторов связано с тем, что напряжение в современных электротехнических установках весьма высокое (от 750 кВ), порождающее токи в десятки килоампер. Измерение таких параметров напрямую было бы не всегда возможно и в любом случае потребовало бы использования громоздких и дорогостоящих электроизмерительных приборов.
К тому же, измерительные трансформаторы позволяют разделять цепи низшего и высшего напряжения, обеспечивая, во-первых, безопасность работающих, во-вторых - возможность унификации конструкций приборов и реле.
| Параметр | Значение |
| Класс точности по ГОСТ 23624–2001 | 0,05 |
| Номинальные значения первичного тока, I1ном, А | 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 3000; 4000; 5000 |
| Номинальное значение вторичного тока, I2ном, А | 5 |
| Номинальное значение напряжения первичной обмотки, кВ | 0,66 |
| Номинальное значение вторичной нагрузки при cos φ = 1, ВА | 5 |
| Габаритные размеры, мм, не более | 360 × 170 × 310 |
| Масса, кг, не более | 20 |
| Наработка на отказ в рабочих условиях применения, ч, не менее | 50 000 |
| Средний срок службы, лет, не менее | 25 |
| Продолжительность непрерывной работы | 20 мин |
| Продолжительность нерабочего интервала | 20 мин |
| Испытательные напряжения обмоток | 3 кВ |
