СМС-25 Мера сопротивлений повышенной мощности многозначная

Метрологическое средство измерения Sonel СМС-25 представляет собой многозначную меру сопротивления повышенной мощности, выполненную в формате магазина с набором зажимов для воспроизведения одиннадцати фиксированных номиналов от 0,005 до 10 Ом. Прибор СМС-25 предназначен для поверки и калибровки омметров, измерителей сопротивления заземления, миллиомметров и других приборов, работающих в низкоомной области с высокими токами. Особенность меры — возможность работы при максимальном допустимом токе до 25 А на младших диапазонах и рассеиваемой мощности до 125 Вт на старших номиналах, что позволяет использовать её в условиях, приближенных к реальной нагрузке. СМС-25 применяется в метрологических лабораториях, на производственных участках и в сервисных центрах для проверки аппаратуры контроля цепей короткого замыкания и сопротивления заземляющих устройств.

Таблица номиналов воспроизводимого сопротивления

Мера СМС-25 воспроизводит дискретные значения сопротивления, определяемые комбинацией зажимов, к которым подключается поверяемый прибор. Воспроизводимое сопротивление рассчитывается как разность потенциалов между выбранными зажимами, что позволяет получить широкий набор номиналов без переключения внутренних декад. Отдельные номиналы (зажимы I0 — I1 … I0 — I11) составляют основной ряд:

• От 0,005 до 0,2 Ом: номиналы 0,005; 0,01; 0,02; 0,05; 0,1; 0,2 Ом — воспроизводятся с максимальным допустимым током 25 А;
• Диапазон 0,5 — 1 Ом: номиналы 0,5 и 1 Ом — при токах 15,8 и 11,2 А соответственно;
• Диапазон 2 — 10 Ом: номиналы 2; 5 и 10 Ом — с допустимыми токами от 7,9 до 3,6 А;
• Комбинаторные номиналы: дополнительные значения формируются попарным подключением зажимов, например I1–I2 даёт 0,005 Ом, I1–I3 — 0,015 Ом и так далее до 9,995 Ом в различных сочетаниях.

Такая система позволяет воспроизводить не только основные одиннадцать номиналов, но и дополнительные промежуточные значения, что расширяет возможности калибровки.

Максимальные параметры измерительного сигнала

Для каждого основного номинала в каталоге нормированы максимально допустимые ток, напряжение и мощность. Эти параметры определяют условия, при которых мера сохраняет стабильность и не перегревается:

• Номинал 0,005 Ом (I0–I1): максимальный ток 25 А, напряжение 0,125 В, мощность 3,13 Вт;
• Номинал 0,01 — 0,2 Ом (I0–I2 … I0–I6): ток 25 А для всех позиций, напряжение от 0,25 до 5,0 В, мощность от 6,25 до 125 Вт;
• Номинал 0,5 Ом (I0–I7): ток 15,8 А, напряжение 7,9 В, мощность 125 Вт;
• Номинал 1 Ом (I0–I8): ток 11,2 А, напряжение 11,2 В, мощность 125 Вт;
• Номинал 2 Ом (I0–I9): ток 7,9 А, напряжение 15,8 В, мощность 125 Вт;
• Номинал 5 Ом (I0–I10): ток 5,0 А, напряжение 25,0 В, мощность 125 Вт;
• Номинал 10 Ом (I0–I11): ток 3,6 А, напряжение 35,4 В, мощность 125 Вт.

Превышение указанных параметров недопустимо, так как приводит к перегреву резистивных элементов, дрейфу сопротивления и потере точности. Для всех номиналов, начиная с 0,2 Ом, максимальная рассеиваемая мощность ограничена 125 Вт, что позволяет длительно работать с высокими токами без существенного изменения температуры резисторов.

Поверочные сценарии и применение

Мера СМС-25 ориентирована на поверку и калибровку приборов, измеряющих малые сопротивления в цепях с большими рабочими токами. Основные области применения включают:

• Поверка измерителей сопротивления заземления: номиналы 0,1–10 Ом позволяют проверять приборы типа М416, F4105, MRU-120 и аналоги;
• Калибровка миллиомметров и омметров: диапазон 0,005–10 Ом перекрывает рабочие участки шкал большинства низкоомных измерителей;
• Имитация цепи короткого замыкания: возможность пропускать токи до 25 А делает меру подходящей для проверки аппаратуры контроля петли «фаза-ноль»;
• Аттестация измерительных трансформаторов и шунтов: номиналы 0,005–0,2 Ом используются при калибровке токовых шунтов с номинальным падением напряжения 50–100 мВ.

Благодаря повышенной мощности и широкому набору дискретных значений, СМС-25 позволяет проводить поверку в условиях, близких к эксплуатационным, что повышает достоверность результатов.

Конструктивные особенности и работа с зажимами

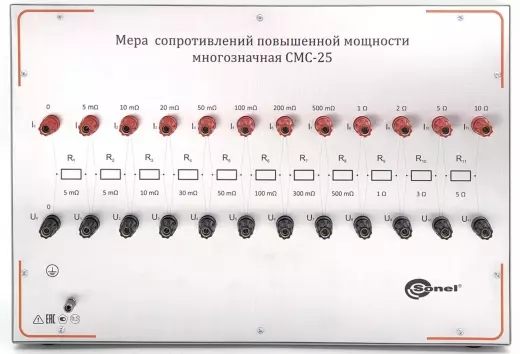

Мера СМС-25 выполнена в виде пассивного резистивного магазина с одиннадцатью зажимами I0–I11, которые обеспечивают доступ к различным точкам делителя сопротивления. Подключение к зажимам выполняется четырёхпроводным методом (по схеме Кельвина) для исключения влияния переходных сопротивлений контактов на результат измерения. При использовании двухпроводного подключения погрешность возрастает на величину сопротивления соединительных проводов, что критично для номиналов менее 0,1 Ом. Конструкция рассчитана на стационарную установку в лабораторных условиях и может быть использована как настольный прибор или в составе поверочных стендов. Отсутствие подвижных декадных переключателей повышает надёжность и стабильность сопротивления в течение времени, так как контактная группа зажимов имеет фиксированное положение. Мера СМС-25 может быть поверена в аккредитованной метрологической службе с выдачей свидетельства, подтверждающего её характеристики на момент поверки.
