МС-3-У-100-1 магазин электрического сопротивления

Магазин электрического сопротивления Sonel МС-3-У-100-1 представляет собой компактный трехдекадный магазин сопротивления, предназначенный для воспроизведения дискретных значений в диапазоне от 1 Ом до 1110 Ом с шагом 1 Ом. Прибор выполнен в малогабаритном корпусе, оснащен переключателями декад с фиксацией положений и рассчитан на мощность рассеяния 0,5 Вт на ступень. МС-3-У-100-1 используется в метрологических лабораториях, учебных заведениях и ремонтных службах в качестве источника образцового сопротивления при поверке омметров, мультиметров и низкоомных мостов, а также для оперативной проверки цепей в процессе наладки электрооборудования.

Диапазон и шаг

МС-3-У-100-1 перекрывает сопротивление от 1 Ом до 1110 Ом, обеспечивая три десятичных разряда с минимальной дискретностью 1 Ом.

• Начальное значение: 1 Ом — минимальный воспроизводимый номинал.
• Максимальное значение: 1110 Ом при всех трех декадах, установленных в положение «10» (декады: 1 Ом × 10, 10 Ом × 10, 100 Ом × 10).
• Шаг перестройки: 1 Ом, что позволяет задавать любые целочисленные значения сопротивления в пределах диапазона.
• Количество декад: 3 переключателя (единицы, десятки, сотни Ом) с десятью фиксированными положениями каждый.
• Нулевое положение: каждая декада имеет положение «0», позволяющее обнулить соответствующий разряд.

Погрешность и нагрузка

Магазин МС-3-У-100-1 характеризуется базовой погрешностью 1 % от воспроизводимого значения и ограниченной мощностью рассеяния, что определяет его применение преимущественно в измерительных цепях с малыми токами.

• Базовая погрешность: 1 % — гарантируется во всем рабочем диапазоне сопротивлений от 1 Ом до 1110 Ом.
• Мощность на ступень декады: 0,5 Вт — предельная мощность, рассеиваемая на каждом резистивном элементе декады.
• Максимальное напряжение: 350 В постоянного или амплитудного значения переменного тока — ограничение по напряжению на измерительных клеммах.
• Сопротивление изоляции: не менее 100 МОм — параметр, характеризующий качество диэлектрика между цепями и корпусом.
• Режим работы: при превышении мощности или напряжения погрешность не нормируется, возможно повреждение резистивных элементов.

Конструкция и габариты

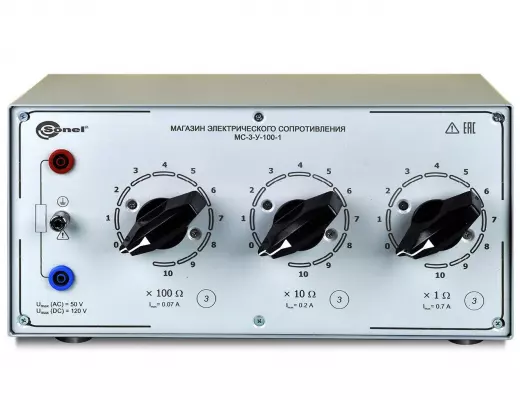

МС-3-У-100-1 выполнен в настольном корпусе с передней панелью, на которой размещены переключатели декад и измерительные клеммы. Малые габариты и масса позволяют использовать прибор на ограниченном рабочем пространстве.

• Размеры: 290×150×100 мм — корпус занимает минимум места на лабораторном столе.
• Масса: не более 3 кг — прибор легко перемещается в пределах лаборатории или может транспортироваться в комплекте с другим оборудованием.
• Компоновка: горизонтальная, с расположением переключателей декад в один ряд, что обеспечивает удобный доступ при установке значений.
• Клеммы: предусмотрены для подключения измерительных проводов (тип клемм не регламентируется в каталоге, но конструкция предполагает стандартные банановые гнезда или винтовые зажимы).
• Материал корпуса: ударопрочный пластик или металл, обеспечивающий защиту внутренних элементов от механических повреждений.

Условия эксплуатации

МС-3-У-100-1 предназначен для использования в лабораторных условиях при строго ограниченных климатических параметрах. Соблюдение температурного и влажностного режимов обязательно для сохранения заявленной точности.

• Рабочая температура: от +10°C до +30°C — диапазон, в котором гарантируется погрешность 1 %.
• Влажность: от 25% до 80% — относительная влажность воздуха в рабочем помещении.
• Атмосферное давление: от 630 до 800 мм рт. ст. — соответствует нормальному атмосферному давлению на равнине и в условиях среднегорья.
• Хранение в упаковке: от +5°C до +40°C при относительной влажности 80% при температуре 25°C — условия до ввода в эксплуатацию.
• Хранение без упаковки: от +10°C до +35°C при относительной влажности 80% при температуре 35°C — ограничения на содержание прибора на складе или в лаборатории без заводской упаковки.
