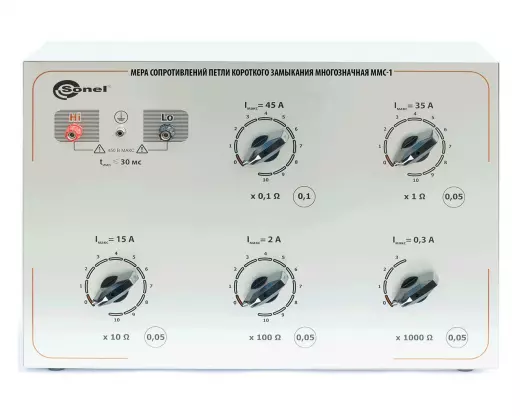

ММС-1 мера сопротивлений петли короткого замыкания многозначная

Мера сопротивлений петли короткого замыкания Sonel ММС-1 представляет собой многозначное лабораторное устройство, построенное на основе пяти декадных переключателей и предназначенное для воспроизведения активного сопротивления в широком диапазоне от 0,1 до 11110 Ом. Модель ММС-1 используется для поверки и калибровки приборов измерения сопротивления петли фаза-нуль, токовых клещей и омметров, работающих как в низкоомной, так и в среднеомной областях. Класс точности декад дифференцирован: для младшей декады 0,1 Ом — 0,1, для остальных декад (от 1 до 1000 Ом) — 0,05. Мера выдерживает импульсные токи до 45 А (на декаде 10×0,1 Ом) при длительности импульса менее 30–40 мс, что критически важно при имитации реальных процессов короткого замыкания.

Пять декад, 0,1–11110 Ом

Мера ММС-1 оснащена пятью декадными переключателями с различными весовыми коэффициентами, что обеспечивает гибкую установку сопротивления от десятых долей ома до десятков килоом. Такая конфигурация перекрывает практически все возможные значения сопротивления петли короткого замыкания в электроустановках напряжением до 450 В:

• Декада 10×0,1 Ом: младшая декада с шагом 0,1 Ом, обеспечивает максимальное значение 1 Ом. Класс точности — 0,1.
• Декада 10×1 Ом: диапазон от 1 до 10 Ом с шагом 1 Ом. Класс точности — 0,05.
• Декада 10×10 Ом: от 10 до 100 Ом с шагом 10 Ом. Класс точности — 0,05.
• Декада 10×100 Ом: от 100 до 1000 Ом с шагом 100 Ом. Класс точности — 0,05.
• Декада 3×1000 Ом: старшая декада, обеспечивающая значения 1000, 2000 и 3000 Ом. Класс точности — 0,05.
• Суммарный диапазон: от 0,1 (минимальный шаг) до 11110 Ом (при всех переключателях в максимальном положении).

Импульсные токи по декадам

Для каждой декады меры ММС-1 нормирован максимальный импульсный ток при длительности импульса менее 30–40 мс, что соответствует длительности переходного процесса при коротком замыкании. Это ключевой параметр, определяющий пригодность меры для поверки приборов в цепях с высокими токами КЗ:

• Декада 10×0,1 Ом: максимальный импульсный ток — 45 А. При таком токе на сопротивлении 0,1 Ом рассеивается мощность около 202,5 Вт (импульсная).
• Декада 10×1 Ом: 35 А — мощность до 1225 Вт на 1 Ом (импульсная).
• Декада 10×10 Ом: 15 А — мощность до 2250 Вт на 10 Ом.
• Декада 10×100 Ом: 0,3 А — при 100 Ом мощность составляет 9 Вт.
• Декада 3×1000 Ом: 0,1 А — при 1000 Ом мощность 10 Вт.
• Конструктивная особенность: резистивные элементы низкоомных декад выполнены с большим запасом по теплоотводу для выдерживания высоких импульсных токов без изменения номинала.

Режимы работы при напряжении до 450 В

Мера ММС-1 рассчитана на работу в цепях с максимальным рабочим напряжением 450 В, что соответствует классу напряжения электроустановок до 380/400 В. Для защиты от перегрева нормированы времена цикла измерения и паузы в зависимости от приложенного напряжения:

• Максимальное рабочее напряжение: 450 В — предельное значение для длительной работы без повреждения изоляции.
• Время цикла измерения (Тизм) при Uизм до 230 В: не менее 20 с — минимальная длительность включения под нагрузкой при напряжении до 230 В.
• Время остывания (Тпаузы): при Uизм до 230 В — не менее 20 с, при Uизм до 450 В — не менее 25 с. Это необходимо для рассеяния тепла, накопленного в резистивных элементах за время цикла.
• Практическая рекомендация: при работе на напряжении 380 В (действующее) следует выдерживать паузу не менее 25 с между измерениями для предотвращения перегрева и дрейфа сопротивления.

Изоляция, защита и условия эксплуатации

Мера ММС-1 имеет усиленную изоляцию, соответствующую классу защиты II по стандарту EN 61010-1, и высокое сопротивление изоляции, что гарантирует безопасность оператора при работе в цепях до 450 В. Габариты и масса обусловлены применением мощных резистивных элементов и массивного корпуса:

• Электрическая прочность изоляции: 2 кВ — испытательное напряжение, подтверждающее надежность изоляции между цепями и корпусом.
• Электрическое сопротивление изоляции: > 10⁸ Ом — высокое значение, исключающее токи утечки, влияющие на точность низкоомных измерений.
• Габаритные размеры (Д×Ш×В): 540×410×250 мм, масса 12 кг — стационарное исполнение с возможностью транспортировки в пределах лаборатории.
• Класс защиты: II (двойная изоляция) — не требует заземления корпуса, что упрощает подключение к измерительным цепям.

Покупка Sonel ММС-1 мера сопротивлений петли короткого замыкания многозначная в BESTKIP

Купить Sonel ММС-1 мера сопротивлений петли короткого замыкания многозначная можете в BESTKIP — онлайн-заказ, счёт и спецификация для юрлиц и частных покупателей.

• На складе — отгрузка после подтверждения заказа.
• Коммерческое предложение — для бухгалтерии и плановых закупок.
• Консультация — поможем с выбором конфигурации и комплектации для ММС-1.
