МЕГЕОН 05350 Магазин сопротивления

Магазин сопротивления МЕГЕОН 05350 представляет собой многодекадное устройство для воспроизведения электрического сопротивления в диапазоне от 0,1 до 99999,9 Ом с шагом установки 0,1 Ом. Прибор построен на базе шести декад, из которых пять младших используют безындуктивные проволочные резисторы, а старшая (х10000) — высокоточные постоянные резисторы. Модель 05350 применяется в метрологических лабораториях при поверке омметров, мультиметров и измерительных мостов, а также в качестве эталонного средства задания сопротивления на лабораторных стендах и в учебных целях.

Диапазон и дискретность

• Диапазон устанавливаемого сопротивления: 0,1...99999,9 Ом — перекрытие от долей ома до 100 кОм позволяет применять магазин 05350 для поверки широкого спектра омметров и мультиметров различных классов точности.
• Шаг установки: 0,1 Ом — минимальная дискретность, обеспечиваемая двумя младшими декадами, достаточна для точной подстройки сопротивления в низкоомной области.
• Отводы: от двух младших декад — конструктивная особенность, позволяющая подключать внешние измерительные цепи непосредственно к точкам младших разрядов, минуя старшие секции, что снижает влияние переходных сопротивлений контактов при работе в нижней части диапазона.

Нагрузочная способность декад

Каждая декада магазина 05350 рассчитана на свой максимальный ток, что определяется мощностью рассеяния входящих в неё резисторов. Значения допустимых токов:

• Декада х0,1: 1,5 А — наибольшая токовая нагрузка, характерная для низкоомных проволочных резисторов.
• Декада х1: 0,6 А — промежуточное значение для секции единиц Ом.
• Декада х10: 0,18 А — ток уменьшается с ростом номинала декады.
• Декада х100: 0,06 А — ограничение связано с конструкцией резисторов.
• Декада х1000: 0,018 А — ток снижен пропорционально увеличению сопротивления.
• Декада х10000: 0,006 А — минимальное значение для старшей декады, работающей в высокоомной области.

При установке сопротивления, распределённого по нескольким декадам, общий допустимый ток определяется самой слабой (высокоомной) включенной декадой. Превышение указанных токов приводит к недопустимому нагреву резисторов и выходу за пределы погрешности.

Погрешность и тип резисторов

Относительная погрешность каждой декады нормируется отдельно и зависит от её номинала. Младшие декады имеют бо́льшую погрешность, старшие — меньшую, что соответствует структуре многодекадного магазина:

• Декада х0,1: ±5% — наибольшая допускаемая погрешность для секции десятых долей Ома.
• Декада х1: ±2% — погрешность снижается с ростом номинала.
• Декада х10: ±1% — средний уровень для декады десятков Ом.
• Декада х100: ±0,5% — точность возрастает для сотен Ом.
• Декада х1000: ±0,1% — высокая точность для килоомной секции.
• Декада х10000: ±0,1% — старшая декада выполнена на высокоточных резисторах с минимальной погрешностью.

Типы резисторов распределены следующим образом: декады х0,1, х1, х10, х100, х1000 используют безындуктивные проволочные резисторы, что обеспечивает низкое реактивное сопротивление и стабильность параметров в широком частотном диапазоне. Декада х10000 собрана на высокоточных постоянных резисторах, гарантирующих минимальный температурный дрейф и долговременную стабильность.

Конструктив и условия работы

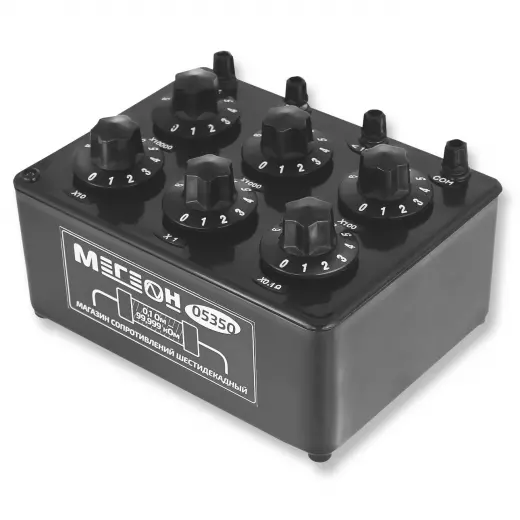

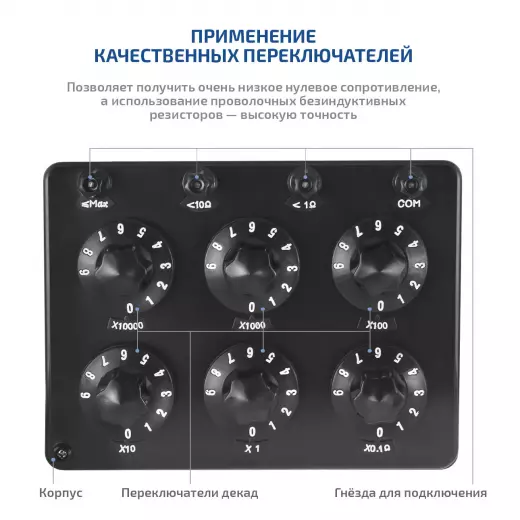

Магазин 05350 выполнен в металлическом корпусе с габаритами 200 х 150 х 120 мм и массой 1250 г. Такие размеры позволяют размещать прибор на лабораторном столе или в транспортном кейсе без дополнительных креплений. Клеммная панель обеспечивает подключение измерительных проводов к отводам младших декад, что сокращает путь сигнала и уменьшает влияние паразитных сопротивлений при точных измерениях. Благодаря малому весу и компактности, магазин удобен для оперативной смены рабочего места в пределах поверочной лаборатории или для использования в полевых условиях при калибровке переносных омметров.
