VERDO SH1407 Осциллограф-мультиметр

Осциллограф VERDO SH1407 Осциллограф-мультиметр представляет собой портативный измерительный комплекс, который совмещает двухканальный цифровой осциллограф с полосой пропускания 200 МГц и мультиметр с базовой погрешностью 0,3 %. Частота дискретизации 1 Гвыб/сек и максимальная частота захвата 10 000 осциллограмм в секунду делают SH1407 эффективным инструментом для анализа высокочастотных сигналов, включая гармоники, фронты импульсов и высокоскоростные цифровые интерфейсы. Прибор ориентирован на инженеров-разработчиков, специалистов сервисных центров и монтажников, которым требуется точная диагностика электронных схем и силового оборудования в полевых условиях. Ключевое отличие SH1407 в линейке — более широкая полоса пропускания (200 МГц) и вдвое большая частота дискретизации по сравнению с младшей моделью SH1405, что позволяет исследовать сигналы с более высокими частотами и меньшими временными параметрами. Как и другие приборы серии, SH1407 внесен в Госреестр СИ (номер 90667-23), что гарантирует юридическую силу результатов измерений.

Диапазоны и точность

Осциллограф SH1407 обеспечивает работу с широким спектром сигналов благодаря гибким настройкам разверток. Вертикальная развертка регулируется от 10 мВ/дел до 10 В/дел, что позволяет исследовать как слабые сигналы на уровне милливольт, так и мощные сигналы до 1000 В постоянного напряжения. Горизонтальная развертка доступна в диапазоне от 2 нс/дел до 1000 с/дел, охватывая процессы от наносекундных импульсов до медленных переходных явлений длительностью в тысячи секунд.

Точность временной развертки ±100 ppm и базовая погрешность измерений 0,3 % обеспечивают высокую достоверность получаемых данных. Прибор позволяет измерять постоянное напряжение до 1000 В и переменное напряжение до 750 В, что делает SH1407 пригодным для работы в цепях управления, источниках питания и распределительных устройствах. Диапазон измерения сопротивления составляет от 0 до 100 МОм, емкости — до 2 мкФ, что достаточно для тестирования большинства пассивных компонентов и кабельных линий. Режимы входа DC и AC обеспечивают гибкость при работе с сигналами различной природы, включая сигналы с постоянной составляющей.

Осциллографическая часть

Осциллографический режим SH1407 поддерживает два канала, позволяя одновременно наблюдать и сравнивать сигналы, что особенно полезно при отладке дифференциальных цепей, усилителей и преобразователей. Полоса пропускания 200 МГц открывает доступ к сигналам с частотными составляющими в диапазоне УКВ, включая тактовые частоты микроконтроллеров, высокочастотные генераторы и сигналы в радиочастотных трактах. Частота дискретизации 1 Гвыб/сек обеспечивает до 5 отсчетов на период сигнала на верхней границе полосы пропускания, что достаточно для восстановления формы сигнала с минимальными искажениями.

• Количество каналов: 2 канала — для сравнения двух сигналов в реальном времени.
• Частота дискретизации: 1 Гвыб/сек — высокая точность выборки для сигналов до 200 МГц.
• Длина записи: 8 K точек — позволяет фиксировать детализированные фрагменты сигналов.
• Частота захвата: 10 000 осц./с — плавное отображение динамических процессов.

Глубина памяти 8 K точек при частоте дискретизации 1 Гвыб/сек позволяет захватывать и анализировать короткие импульсные последовательности с высоким временным разрешением. Встроенная интерполяция и режимы синхронизации обеспечивают стабильное отображение как периодических, так и одиночных событий, что критически важно при поиске случайных сбоев и глитчей в цифровых схемах.

Мультиметровые функции

Встроенный мультиметр SH1407 не является вспомогательной функцией, а представляет собой полноценный инструмент, сопоставимый по точности с отдельными приборами. Измерение постоянного и переменного тока до 10 А позволяет работать как с маломощными электронными устройствами, так и с нагрузками средней мощности, включая электродвигатели и блоки питания. Функция True RMS обеспечивает корректное измерение переменных напряжений и токов несинусоидальной формы, включая сигналы с ШИМ-модуляцией и импульсные помехи.

• True RMS: точные измерения сигналов сложной формы.
• Тестирование диодов: проверка прямого падения напряжения и целостности переходов.
• Прозвонка цепи: звуковая индикация для быстрого поиска обрывов и коротких замыканий.
• Удержание показаний: фиксация результата для документирования измерений.

Встроенный частотомер с разрядностью 4 ½ и диапазоном от 2 Гц до 200 МГц позволяет мгновенно определять частоту сигнала без перехода в осциллографический режим. Это особенно полезно при настройке генераторов, оценке стабильности тактовых частот и диагностике колебательных контуров, где требуется быстрое и точное измерение частоты.

Экран и мобильность

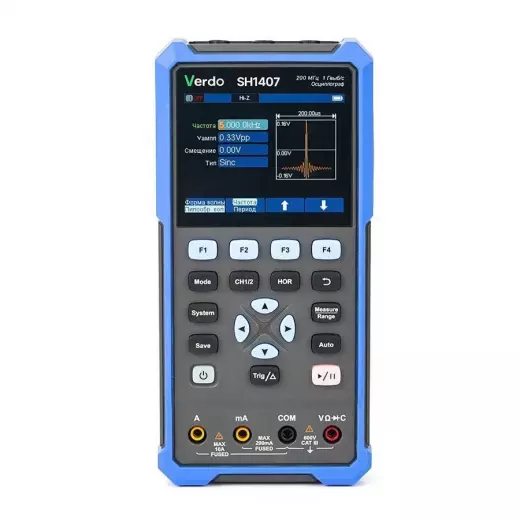

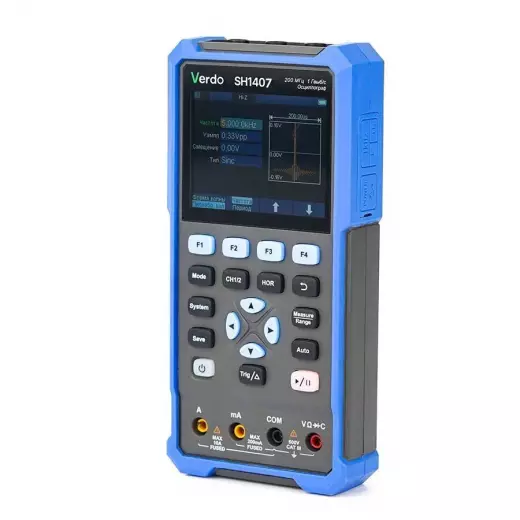

Осциллограф SH1407 оснащен цветным TFT-экраном с диагональю 3,5 дюйма и разрешением 320 × 240 пикселей, поддерживающим до 65 536 цветов. Компактный, но информативный дисплей позволяет одновременно отображать форму сигнала, числовые значения измеряемых параметров и состояние режимов работы. Яркая подсветка экрана обеспечивает комфортную работу при различной освещенности — от яркого солнечного света до полной темноты в технических помещениях.

Габариты SH1407 составляют 198 × 96 × 38 мм, а вес нетто — всего 0,6 кг, что делает прибор идеальным для переноски в полевых условиях и при выездных работах. Автономное питание от встроенного аккумулятора обеспечивает несколько часов непрерывной работы без подключения к сети. USB-интерфейс позволяет подключать SH1407 к компьютеру для передачи данных, сохранения осциллограмм и удаленного управления. По сравнению с младшей моделью SH1405, осциллограф SH1407 предлагает вдвое большую полосу пропускания (200 МГц против 100 МГц) и удвоенную частоту дискретизации (1 Гвыб/сек против 0,5 Гвыб/сек), что делает его более предпочтительным для работы с высокочастотными сигналами, включая современные цифровые шины и ВЧ-тракты. При необходимости SH1407 может быть поверен в аккредитованной лаборатории, а 12-месячная гарантия подтверждает надежность и долговечность прибора.
