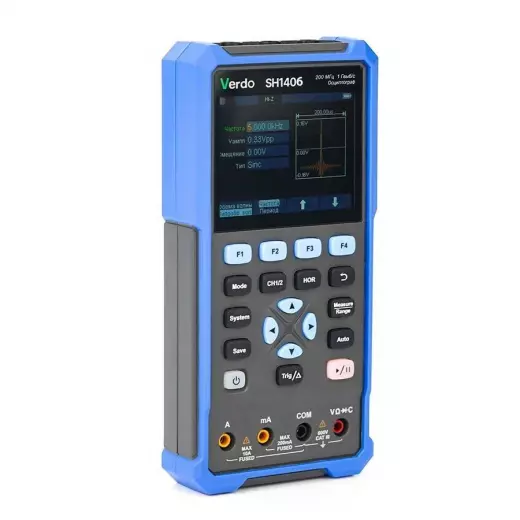

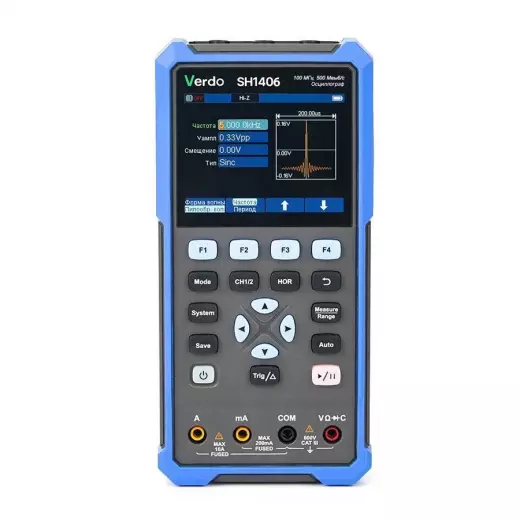

VERDO SH1406 Осциллограф-мультиметр

Осциллограф VERDO SH1406 Осциллограф-мультиметр представляет собой компактный измерительный прибор 2-в-1, объединяющий функции 100-МГц цифрового осциллографа и полноценного мультиметра с возможностью измерения тока до 10 А. Модель SH1406 внесена в Государственный реестр средств измерений под номером 90667-23, что подтверждает её метрологическую аттестацию для применения в сферах государственного регулирования. Прибор построен на двухканальной схеме с полосой пропускания 100 МГц и частотой дискретизации 0,5 Гвыб/с, обеспечивая базовую погрешность 0,3 % при измерениях напряжения. Мультиметровая часть модели SH1406 позволяет измерять постоянное и переменное напряжение до 1000 В и 750 В соответственно, а также постоянный и переменный ток вплоть до 10 А без использования внешних шунтов. Осциллограф-мультиметр SH1406 ориентирован на мобильную работу: его масса составляет всего 0,6 кг, а питание осуществляется от встроенных элементов, что делает его удобным инструментом для полевых условий, сервисных служб и ремонтных мастерских, где важна не только широкая полоса пропускания, но и возможности измерения тока и сопротивления.

Полоса и дискретизация

Осциллограф SH1406 оснащён двумя изолированными каналами с общей полосой пропускания 100 МГц, что позволяет уверенно работать с сигналами в диапазоне от звуковых частот до высокочастотных импульсных помех. Частота дискретизации составляет 0,5 Гвыб/с — этого значения достаточно для восстановления формы сигналов с частотой до десятков мегагерц при соблюдении теоремы Котельникова. Горизонтальная развёртка перекрывает диапазон от 2 нс/дел до 1000 с/дел, обеспечивая возможность наблюдения как наносекундных фронтов импульсов, так и медленно меняющихся процессов с длительностью в тысячи секунд.

• Полоса пропускания: 100 МГц — охватывает большинство задач по ремонту импульсных блоков питания, аудиотехники, автомобильной электроники и микроконтроллерных схем.
• Частота дискретизации: 0,5 Гвыб/с (500 Мвыб/с) — достаточна для выборки сигналов с временным разрешением 2 нс, что соответствует детальному отображению фронтов и выбросов.
• Максимальная частота захвата: 10000 осциллограмм в секунду — позволяет эффективно выявлять редкие артефакты и случайные сбои при мониторинге сигналов.
• Горизонтальная развёртка: от 2 нс/дел до 1000 с/дел — единственный прибор в своём классе с таким широким диапазоном развёртки для анализа как быстрых цифровых шин, так и длительных переходных процессов.

Мультиметровые возможности

Ключевое отличие модели SH1406 от стандартных осциллографов — встроенный мультиметр с расширенным набором функций. Измерительная часть прибора обеспечивает прямое измерение напряжения, тока, сопротивления и ёмкости без переключения внешних щупов. Благодаря поддержке True RMS осциллограф-мультиметр SH1406 корректно измеряет действующее значение переменного напряжения и тока несинусоидальной формы, что критично при работе с выпрямителями, импульсными преобразователями и ШИМ-сигналами.

• Постоянное напряжение: до 1000 В — позволяет проверять силовые цепи первичных источников питания, аккумуляторные батареи и высоковольтные шины.
• Переменное напряжение: до 750 В — подходит для контроля сетевых цепей, обмоток трансформаторов и выходов преобразователей частоты.
• Постоянный и переменный ток: до 10 А — достаточно для измерения токов нагрузки большинства бытовых и промышленных устройств без использования токоизмерительных клещей.
• Сопротивление: 0 ÷ 100 МОм — покрывает все основные диапазоны от проверки целостности дорожек до измерения высокоомных делителей и утечек изоляции.
• Ёмкость: 0 ÷ 2 мкФ — удобно для быстрой проверки конденсаторов в цепях фильтров, блоков питания и тактовых генераторов.

Экран и управление

Осциллограф SH1406 оборудован 3,5-дюймовым цветным TFT-дисплеем с разрешением 320×240 пикселей и глубиной цвета 65536 оттенков. Компактный экран обеспечивает чёткое отображение осциллограмм, показаний мультиметра и служебной информации. Вертикальная развёртка регулируется в пределах от 10 мВ/дел до 10 В/дел, что позволяет масштабировать сигналы от слаботочных датчиков до мощных силовых цепей. Режимы входа DC и AC дают возможность как измерять постоянную составляющую сигнала, так и выделять переменную компоненту на фоне большого смещения.

• Дисплей: 3,5" цветной TFT-экран с разрешением 320×240 — обеспечивает хорошую видимость при дневном свете и комфортную работу с меню.
• Вертикальная развёртка: 10 мВ/дел – 10 В/дел — перекрывает диапазон от милливольтовых сигналов датчиков до десятков вольт без внешних делителей.
• Режимы входа: DC (постоянный ток) и AC (переменный ток) — позволяют гибко настраивать измерение в зависимости от характера сигнала.
• Удержание показаний (Hold) — фиксирует текущее значение на экране для удобного считывания при работе в труднодоступных местах.

Надёжность и поверка

Важнейшей характеристикой осциллографа SH1406 является его регистрация в Госреестре СИ, что открывает возможность использования прибора в областях, требующих метрологического надзора: на производствах, в испытательных лабораториях и при сертификации продукции. Базовая погрешность измерений не превышает 0,3 %, а точность временной развёртки составляет ±100 ppm — показатели, характерные для профессиональных измерительных приборов. Встроенный частотомер с разрядностью 4½ и диапазоном от 2 Гц до 100 МГц позволяет оперативно оценивать частоту сигналов без переключения в осциллографический режим.

• Базовая погрешность: 0,3 % — гарантирует высокую достоверность показаний при измерениях напряжения и тока, что сравнимо с настольными мультиметрами среднего класса.
• Точность временной развёртки: ±100 ppm — обеспечивает малую погрешность при измерении длительностей и частот сигналов в осциллографическом режиме.
• Частотомер: 4½ разряда, диапазон от 2 Гц до 100 МГц — позволяет измерять частоту синусоидальных и импульсных сигналов с высокой точностью.
• Тестирование диодов и прозвонка цепи — дополняют функционал мультиметра для быстрой проверки целостности соединений и полупроводниковых компонентов.

В линейке портативных осциллографов-мультиметров VERDO модель SH1406 занимает позицию аппарата с максимальной полосой пропускания 100 МГц и наиболее широкими возможностями измерения тока (до 10 А) и сопротивления (до 100 МОм). В отличие от базовых модификаций с полосой 20–60 МГц, SH1406 рассчитан на работу с высокочастотными цифровыми сигналами и силовыми цепями, что приближает его к профессиональным настольным осциллографам, сохраняя при этом компактность и автономность портативного инструмента.

Интерфейс USB на борту осциллографа SH1406 позволяет подключать прибор к персональному компьютеру для передачи данных, обновления встроенного ПО и удалённого управления, что расширяет его возможности при лабораторных исследованиях и стендовых испытаниях. Компактные габариты 198×96×38 мм и масса 0,6 кг делают осциллограф SH1406 идеальным спутником для выездных бригад, сервисных инженеров и специалистов по пусконаладке, которым необходимо сочетание осциллографа и мультиметра в одном корпусе. Питание прибора организовано от сменных элементов, что обеспечивает несколько часов непрерывной работы без подключения к сети — значительное преимущество при работе на высоте, в полевых условиях или на объектах без стационарного электропитания. Осциллограф VERDO SH1406 предлагает сбалансированный набор характеристик: 100 МГц полосы, 10 А тока, 1000 В напряжения и регистрацию в Госреестре, что делает его универсальным решением для ремонта электроники, обслуживания электроустановок и учебных лабораторных практик, где важна метрологическая достоверность и мобильность.
