VERDO SH1405 Осциллограф-мультиметр

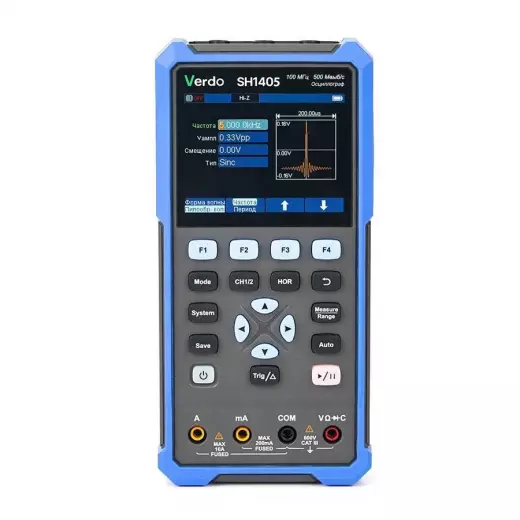

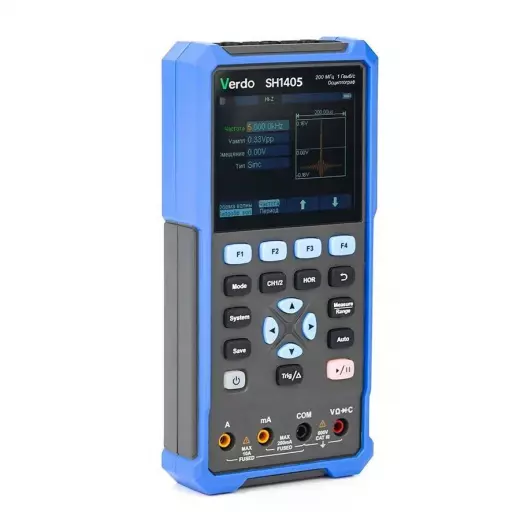

Осциллограф VERDO SH1405 Осциллограф-мультиметр представляет собой портативный комбинированный прибор, который органично сочетает функции двухканального цифрового осциллографа с полосой пропускания 100 МГц и возможностей полноценного мультиметра с базовой погрешностью 0,3 %. Данная модель с частотой дискретизации 0,5 Гвыб/сек и максимальной частотой захвата 10 000 осциллограмм в секунду ориентирована на мобильных специалистов по обслуживанию электрооборудования, инженеров-наладчиков и сервисных инженеров, которым требуется оперативная диагностика как формы сигнала, так и параметров цепей без необходимости смены инструмента. Ключевая особенность SH1405 в сравнении с узкоспециализированными приборами — наличие встроенного частотомера 4 ½ разрядов, способного измерять частоту сигнала от 2 Гц до полосы пропускания 100 МГц, а также возможность измерения истинного среднеквадратического значения (True RMS). Прибор включен в Государственный реестр средств измерений под номером 90667-23, что официально подтверждает его метрологические характеристики и допускает применение в сферах, требующих поверки и стандартизации измерений.

Диапазоны и точность

Осциллограф SH1405 демонстрирует широкий спектр измерительных возможностей, охватывающий большинство задач в области электротехники и электроники. Вертикальная развертка регулируется в пределах от 10 мВ/дел до 10 В/дел, что позволяет исследовать сигналы малой амплитуды, такие как пульсации в блоках питания, и мощные сигналы до 1000 В постоянного тока. Горизонтальная развертка варьируется от 2 нс/дел до 1000 с/дел, охватывая как сверхбыстрые импульсные процессы, так и медленно протекающие переходные явления длительностью в десятки минут.

Точность временной развертки ±100 ppm и базовая погрешность 0,3% обеспечивают высокую достоверность результатов. Прибор способен измерять постоянное напряжение до 1000 В и переменное напряжение до 750 В, что делает SH1405 пригодным для работы не только в цепях низкого напряжения, но и в распределительных щитах, а также при обслуживании промышленного оборудования. Измерение сопротивления доступно в диапазоне от 0 до 100 МОм, а электрической емкости — до 2 мкФ, что покрывает нужды тестирования резисторов, конденсаторов и кабельных линий. Входные разъемы поддерживают режимы DC и AC, обеспечивая гибкость при работе с различными типами сигналов.

Осциллографическая часть

Осциллографический режим SH1405 поддерживает два канала, что позволяет одновременно наблюдать и сравнивать два сигнала, например, входной и выходной сигналы усилителя или управляющий и силовой сигналы в преобразователе. Полоса пропускания 100 МГц достаточна для анализа цифровых сигналов в микроконтроллерных системах, изучения спектральных составляющих ШИМ-сигналов и диагностики импульсных блоков питания. Частота дискретизации 0,5 Гвыб/сек в сочетании с длиной записи 8 K позволяет фиксировать относительно короткие, но детализированные фрагменты сигнала для последующего анализа.

• Количество каналов: 2 канала — для сравнения сигналов и дифференциальных измерений.
• Частота захвата: 10 000 осц./с — высокая скорость обновления для наблюдения за динамическими процессами.
• Вертикальная развертка: 10 мВ/дел – 10 В/дел — широкий динамический диапазон.
• Горизонтальная развертка: 2 нс/дел – 1000 с/дел — работа с любыми временными масштабами.

Данные характеристики позволяют использовать SH1405 для отладки цифровых шин, оценки качества сигналов и поиска сбоев в работе электронных компонентов. Встроенные режимы синхронизации и возможность регулировки уровня запуска делают работу с периодическими и непериодическими сигналами максимально информативной.

Мультиметровые функции

Мультиметровая часть прибора SH1405 не уступает по функционалу отдельному специализированному измерителю. Возможность измерения постоянного и переменного тока до 10 А позволяет работать как с маломощными электронными схемами, так и с нагрузками средней мощности. Функция True RMS обеспечивает корректные показания переменного напряжения и тока несинусоидальной формы, что крайне важно при работе с современными импульсными источниками питания и частотными преобразователями.

• True RMS: корректное измерение сигналов сложной формы (ШИМ, меандр).
• Тестирование диодов: проверка целостности и падения напряжения на p-n переходах.
• Прозвонка цепи: звуковая индикация для быстрой проверки целостности соединений.
• Удержание показаний: фиксация результата на экране для удобства записи.

Встроенный частотомер с разрядностью 4 ½ и диапазоном от 2 Гц до 100 МГц позволяет точно измерять частоту сигнала без переключения режимов осциллографа. Это значительно экономит время при диагностике генераторов, тактовых частот микроконтроллеров и колебательных контуров, обеспечивая мгновенный результат с высокой точностью.

Экран и портативность

Осциллограф SH1405 оснащен цветным TFT-экраном с диагональю 3,5 дюйма и разрешением 320 × 240 пикселей, который поддерживает отображение до 65 536 цветов. Несмотря на компактные размеры дисплея, он обеспечивает достаточную детализацию для отображения формы сигнала и числовых значений измеряемых параметров. Яркая подсветка позволяет работать с прибором в условиях плохой освещенности, что особенно ценно при обслуживании оборудования в щитовых и технических помещениях.

Габариты SH1405 составляют 198 × 96 × 38 мм, а вес нетто — всего 0,6 кг, что делает прибор по-настоящему карманным инструментом. Прибор питается от встроенного аккумулятора, что обеспечивает полную автономность и свободу перемещений по объекту. Наличие USB-интерфейса позволяет подключать SH1405 к персональному компьютеру для передачи данных, документирования результатов измерений или управления прибором с ПК. При необходимости SH1405 может быть поверен в аккредитованной лаборатории, что подтверждается наличием номера в Госреестре СИ, а 12-месячная гарантия производителя свидетельствует о высокой надежности прибора. В сравнении с моделями, не имеющими сертификации СИ, SH1405 гарантирует юридическую значимость результатов измерений, что принципиально важно для профессионалов в энергетике, на производстве и в метрологических службах.
