VERDO SH1404 Осциллограф-мультиметр

Осциллограф VERDO SH1404 Осциллограф-мультиметр представляет собой портативный комбинированный прибор начального уровня в линейке, который объединяет двухканальный цифровой осциллограф с полосой пропускания 70 МГц и мультиметр с базовой погрешностью 0,3%. Частота дискретизации 0,25 Гвыб/сек и максимальная частота захвата 10 000 осциллограмм в секунду делают SH1404 оптимальным инструментом для диагностики сигналов в диапазоне звуковых частот, низкочастотных цепей управления и силовой электроники. Данная модель ориентирована на сервисных инженеров, обслуживающих бытовую технику, электроприводы и системы автоматизации, а также на студентов и преподавателей в учебных лабораториях, где требуется наглядное изучение формы сигналов без избыточных характеристик. Ключевое отличие SH1404 в линейке — минимальная полоса пропускания (70 МГц) и наименьшая частота дискретизации (0,25 Гвыб/сек), что делает модель наиболее доступной для задач, не требующих анализа высокочастотных составляющих. Как и старшие модели серии, SH1404 внесен в Госреестр СИ под номером 90667-23, что подтверждает его метрологическую состоятельность для официальных измерений.

Базовые осциллографические характеристики

Осциллограф SH1404 оснащен двумя каналами, что позволяет одновременно наблюдать два сигнала, например, входной и выходной сигналы усилителя или управляющий и силовой сигналы в преобразователе. Полоса пропускания 70 МГц достаточна для анализа сигналов в звуковом диапазоне, низкочастотных генераторов, импульсных блоков питания и систем управления электродвигателями. Частота дискретизации 0,25 Гвыб/сек обеспечивает до 3,5 отсчетов на период сигнала на верхней границе полосы пропускания, что позволяет восстанавливать форму сигнала с приемлемой точностью для большинства низкочастотных задач.

• Количество каналов: 2 канала — для сравнения и дифференциальных измерений.
• Полоса пропускания: 70 МГц — достаточная для анализа сигналов в цепях управления и звуковой технике.
• Частота дискретизации: 0,25 Гвыб/сек — обеспечивает базовую точность выборки.
• Длина записи: 8 K точек — позволяет фиксировать необходимый фрагмент сигнала для детального анализа.

Вертикальная развертка регулируется от 10 мВ/дел до 10 В/дел, что позволяет исследовать сигналы от слабых датчиков до силовых цепей. Горизонтальная развертка доступна в диапазоне от 5 нс/дел до 1000 с/дел, охватывая большинство практических задач от коротких импульсов до длительных переходных процессов. Точность временной развертки ±100 ppm гарантирует стабильность временных измерений.

Мультиметровый функционал

Мультиметровая часть SH1404 ничем не уступает старшим моделям серии, что делает прибор полноценным заменителем отдельного мультиметра в полевых условиях. Измерение постоянного и переменного напряжения до 1000 В и 750 В соответственно позволяет работать как в цепях низкого напряжения, так и в промышленных сетях. Измерение тока до 10 А как для постоянного, так и для переменного тока охватывает большинство нагрузок в лабораторной и сервисной практике.

• Базовая погрешность: 0,3 % — обеспечивает достоверность результатов на уровне специализированных мультиметров.
• True RMS: корректное измерение переменных сигналов сложной формы (ШИМ, импульсные помехи).
• Сопротивление: 0 ÷ 100 МОм — позволяет тестировать резисторы, кабели и изоляцию.
• Емкость: 0 ÷ 2 мкФ — достаточно для проверки конденсаторов в фильтрах и блоках питания.

Встроенный частотомер с разрядностью 4 ½ и диапазоном от 2 Гц до 70 МГц позволяет мгновенно определять частоту сигнала без переключения в осциллографический режим. Это особенно полезно при настройке звуковых генераторов, оценке стабильности частоты в системах управления и диагностике колебательных контуров. Дополнительные функции — тестирование диодов, прозвонка цепей со звуковой индикацией и удержание показаний — упрощают рутинные операции при поиске неисправностей.

Режимы работы и входные цепи

Осциллограф SH1404 поддерживает два режима входа — DC и AC, что позволяет выбирать способ связи с исследуемой цепью в зависимости от задачи. Режим DC используется для измерения полных сигналов, включая постоянную составляющую, что необходимо при анализе уровней в логических схемах и источниках питания. Режим AC отсекает постоянную составляющую, позволяя исследовать переменные составляющие сигнала с увеличенной чувствительностью, что полезно при измерении пульсаций и помех.

Максимальная частота захвата 10 000 осциллограмм в секунду обеспечивает достаточную скорость обновления для визуального контроля динамически изменяющихся сигналов. Это позволяет наблюдать за реакцией цепей на переключения нагрузки, фиксировать переходные процессы и кратковременные сбои. При необходимости SH1404 может быть поверен в аккредитованной лаборатории, что подтверждается внесением в Госреестр СИ и гарантирует юридическую значимость результатов измерений в профессиональной деятельности.

Экран и портативность

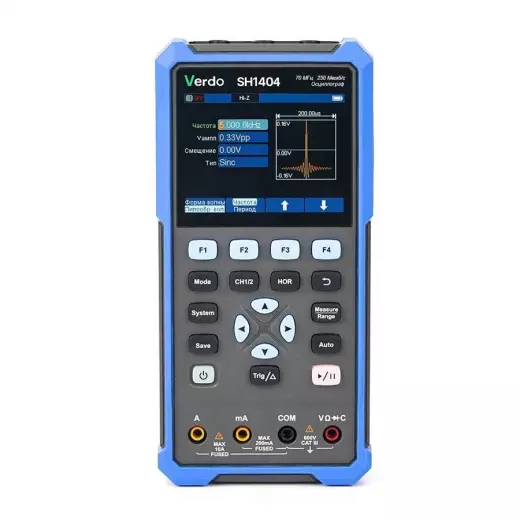

Осциллограф SH1404 оснащен цветным TFT-экраном с диагональю 3,5 дюйма и разрешением 320 × 240 пикселей, поддерживающим до 65 536 цветов. Компактный дисплей обеспечивает четкое отображение формы сигнала и числовых значений параметров, что удобно при работе в полевых условиях. Яркая подсветка экрана позволяет комфортно работать как при ярком солнечном свете, так и в условиях плохой освещенности в технических помещениях и щитовых.

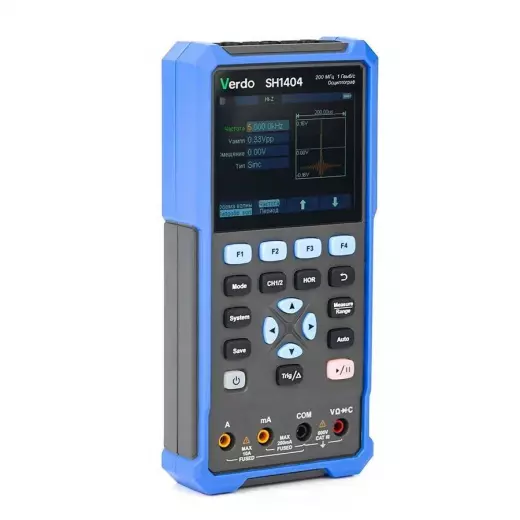

Габариты SH1404 составляют 198 × 96 × 38 мм, а вес нетто — всего 0,6 кг, что делает прибор удобным для переноски в сумке или рюкзаке. Автономное питание от встроенного аккумулятора обеспечивает длительную работу без подключения к сети, что критически важно при выездных работах и обслуживании оборудования в удаленных точках. USB-интерфейс позволяет подключать SH1404 к компьютеру для передачи данных, сохранения осциллограмм и удаленного управления. По сравнению с моделью SH1405 (100 МГц, 0,5 Гвыб/сек) осциллограф SH1404 предлагает более доступное решение с полосой пропускания 70 МГц и частотой дискретизации 0,25 Гвыб/сек, что делает его оптимальным выбором для задач, где не требуется анализ высокочастотных сигналов, но важна полнота мультиметрового функционала и портативность.
