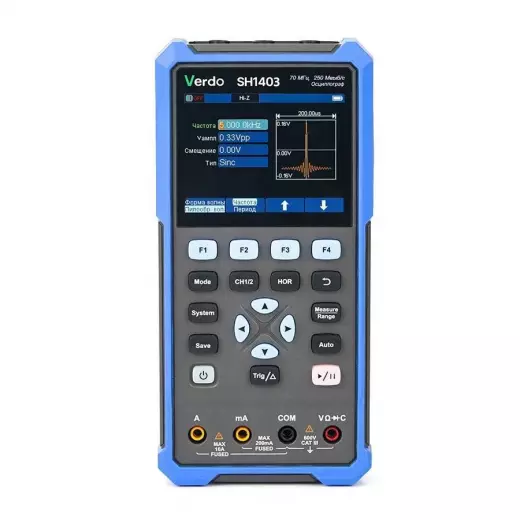

VERDO SH1403 Осциллограф-мультиметр

Осциллограф VERDO SH1403 Осциллограф-мультиметр представляет собой портативный измерительный прибор 2-в-1 с двухканальным цифровым осциллографом (полоса 70 МГц) и встроенным мультиметром с возможностью измерения тока до 10 А. Модель SH1403 зарегистрирована в Госреестре СИ (номер 90667-23), что подтверждает её соответствие метрологическим требованиям и допускает применение в поверочных и сертификационных работах. Прибор сочетает осциллографические измерения с частотой дискретизации 0,25 Гвыб/с и мультиметровые функции с базовой погрешностью 0,3 %, обеспечивая универсальность при обслуживании электроники и электроустановок. SH1403 ориентирован на мобильное применение: масса 0,6 кг и питание от встроенных источников делают его удобным для выездного ремонта, а наличие двух каналов и режима True RMS добавляет гибкости при контроле параметров цепей переменного тока. Прибор укомплектован всем необходимым для начала работы и предлагает эффективное решение для тех, кому нужны базовые осциллографические возможности и полноценный мультиметр в одном корпусе.

Осциллографическая часть

Осциллограф SH1403 построен на двух независимых каналах с полосой пропускания 70 МГц, что перекрывает основные частоты современных импульсных блоков питания, аудиоусилителей, микроконтроллерных схем и автомобильной электроники. Частота дискретизации 0,25 Гвыб/с (250 Мвыб/с) обеспечивает корректное восстановление сигналов с длительностью фронтов до 4 нс, а максимальная частота захвата 10000 форм/с позволяет находить редкие выбросы и сбои при длительном мониторинге. Вертикальная развёртка регулируется от 10 мВ/дел до 10 В/дел, что даёт возможность исследовать как малые сигналы датчиков, так и уровни питания силовых цепей.

• Полоса пропускания: 70 МГц — охватывает спектр большинства распространённых электронных устройств: от звуковых трактов до цифровых шин и высокочастотных преобразователей.
• Частота дискретизации: 0,25 Гвыб/с — обеспечивает надёжную выборку сигналов с частотой до 30–40 МГц, гарантируя детальное отображение формы импульсов.
• Максимальная частота захвата: 10000 осциллограмм/с — эффективно выявляет случайные артефакты и импульсные помехи при анализе переходных процессов.
• Глубина памяти: 8 K точек — позволяет сохранять и детально изучать отдельные участки сигнала при остановленном сборе данных.

Мультиметровые диапазоны

Модель SH1403 оснащена мультиметром с широкими диапазонами измерений, которые перекрывают большинство задач сервисного инженера и монтажника. Прибор способен измерять постоянное напряжение до 1000 В и переменное до 750 В, что позволяет безопасно работать с первичными цепями питания, включая промышленную сеть 380 В. Токовые цепи рассчитаны на 10 А как для постоянного, так и для переменного тока, благодаря чему SH1403 заменяет отдельный токовый мультиметр при проверке потребителей мощностью до 2,2 кВт. Сопротивление измеряется в диапазоне 0 ÷ 100 МОм, а ёмкость — до 2 мкФ, что достаточно для тестирования большинства конденсаторов в блоках питания и фильтрах.

• Постоянное напряжение: до 1000 В — подходит для контроля выходов выпрямителей, аккумуляторных батарей и силовых модулей.
• Переменное напряжение: до 750 В — позволяет измерять действующее значение сетевого напряжения, обмоток трансформаторов и ШИМ-сигналов.
• Постоянный/переменный ток: до 10 А — достаточно для измерения потребляемого тока большинства бытовых приборов и промышленных устройств.
• Сопротивление: 0 ÷ 100 МОм — покрывает диапазон от проверки коротких замыканий до измерения высокоомных делителей и сопротивления изоляции.

Точность и сертификация

Осциллограф-мультиметр SH1403 отличается метрологическими характеристиками, характерными для профессиональных приборов: базовая погрешность составляет 0,3 %, а точность временной развёртки — ±100 ppm. Внесение в Госреестр СИ под номером 90667-23 означает, что SH1403 может использоваться в сферах государственного регулирования, а его показания имеют юридическую силу при оформлении протоколов испытаний и поверки. Встроенный частотомер с разрядностью 4½ и диапазоном от 2 Гц до 70 МГц позволяет оперативно определять частоту сигналов без необходимости переключения в осциллографический режим, что экономит время при диагностике.

• Базовая погрешность: 0,3 % — гарантирует высокую точность измерений напряжения и тока, сравнимую с настольными мультиметрами начального уровня.
• Точность временной развёртки: ±100 ppm — обеспечивает минимальную ошибку при измерении длительностей импульсов, периодов и частот.
• Частотомер: 4½ разряда, до 70 МГц — позволяет быстро оценить частоту сигнала без дополнительных настроек.
• Режимы входа: DC и AC — дают возможность измерять как полный сигнал, так и только его переменную составляющую, что важно при анализе пульсаций.

Экран и управление

Осциллограф SH1403 оборудован 3,5-дюймовым цветным TFT-дисплеем с разрешением 320×240 пикселей, который одновременно отображает осциллограммы, числовые показания мультиметра и параметры измерений. Яркий экран с поддержкой 65536 цветов обеспечивает хорошую читаемость в условиях недостаточной освещённости и при дневном свете. Удержание показаний (Hold) позволяет зафиксировать текущее значение на экране для комфортного считывания в труднодоступных местах или при работе с мелкими компонентами. Встроенный USB-интерфейс даёт возможность подключать SH1403 к компьютеру для передачи сохранённых данных и обновления прошивки.

• Дисплей: 3,5", TFT, 320×240 — отображает осциллограммы и мультиметровые показания одновременно, упрощая комплексный анализ.
• Вертикальная развёртка: 10 мВ/дел – 10 В/дел — подходит для исследования как слабых сигналов (например, от датчиков), так и мощных силовых цепей.
• Горизонтальная развёртка: 5 нс/дел – 1000 с/дел — позволяет видеть детали быстрых процессов и наблюдать медленные изменения на протяжении многих минут.
• Дополнительные функции: тестирование диодов и прозвонка цепи — ускоряют поиск неисправных компонентов и обрывов на печатных платах.

В серии портативных осциллографов-мультиметров VERDO модель SH1403 занимает позицию устройства с полосой 70 МГц, что является «золотой серединой» между 40-МГц базовыми версиями и 100-МГц моделью SH1406. SH1403 предлагает те же мультиметровые возможности (1000 В, 10 А, 100 МОм) и ту же глубину памяти 8 K, но с более доступной частотой дискретизации и ценой, что делает его рациональным выбором для ремонта аудиотехники, блоков питания и систем автоматики, где редко требуются сигналы выше 50 МГц.

Компактные размеры 198×96×38 мм и масса 0,6 кг позволяют носить осциллограф SH1403 в сумке с инструментом, не перегружая рабочее место. Питание от встроенных элементов обеспечивает несколько часов автономной работы, что критично при выездных ремонтах или работах на высоте и в местах без розеток. Осциллограф-мультиметр SH1403 с регистрацией в Госреестре, полосой 70 МГц, токовыми цепями до 10 А и диапазоном сопротивления до 100 МОм является надёжным инструментом для инженеров по обслуживанию электронных систем, монтажников слаботочных сетей и учебных лабораторий, где требуется сочетание осциллографического анализа и мультиметровых измерений в одном портативном корпусе.
