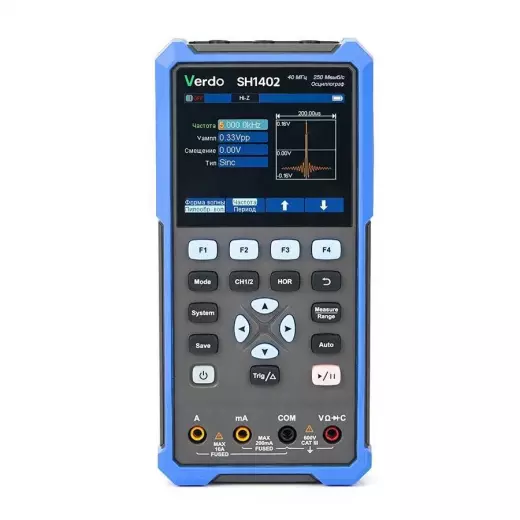

VERDO SH1402 Осциллограф-мультиметр

Осциллограф VERDO SH1402 Осциллограф-мультиметр представляет собой двухканальный измерительный прибор 2-в-1 для электрика и монтажника, сочетающий 40-МГц цифровой осциллограф и мультиметр с токами до 10 А. Модель SH1402 внесена в Госреестр СИ (№ 90667-23), что подтверждает её пригодность для официальных поверок и измерений в электроэнергетике. Осциллографический тракт с полосой 40 МГц и частотой дискретизации 0,25 Гвыб/с дополнен мультиметровыми диапазонами до 1000 В постоянного напряжения, 750 В переменного и 100 МОм сопротивления. SH1402 специально адаптирован под задачи электромонтажа и обслуживания электроустановок: компактный корпус массой 0,6 кг, питание от встроенных элементов и функции прозвонки цепей с тестированием диодов. Прибор позволяет одновременно видеть форму сигнала и числовые значения тока/напряжения, что критично при диагностике силовых преобразователей, поиске обрывов и проверке целостности соединений на объекте.

Осциллограф для цепей

Осциллограф SH1402 оснащён двумя каналами с полосой пропускания 40 МГц — этого достаточно для анализа сигналов в системах управления, частотных преобразователях до 20 кГц, импульсных блоках питания и электронных балластах. Частота дискретизации 0,25 Гвыб/с обеспечивает регистрацию фронтов длительностью от 4 нс, что позволяет выявлять помехи и выбросы в силовых цепях. Вертикальная развёртка от 10 мВ/дел до 10 В/дел охватывает как сигналы датчиков, так и напряжения промежуточных шин, а горизонтальная шкала от 5 нс/дел до 1000 с/дел даёт возможность наблюдать как короткие импульсы, так и длительные переходные процессы.

• Полоса пропускания: 40 МГц — покрывает частоты ШИМ-преобразователей, выходных фильтров инверторов и цепей управления электродвигателей.
• Частота дискретизации: 0,25 Гвыб/с — гарантирует детальное восстановление формы импульсов и помех в сетях промышленной частоты и выше.
• Максимальная частота захвата: 10000 осциллограмм/с — помогает обнаружить редкие сбои и переходные перенапряжения при мониторинге.
• Горизонтальная развёртка: 5 нс/дел – 1000 с/дел — позволяет масштабировать от единичных наносекундных импульсов до часовых циклов работы оборудования.

Мультиметр электрика

Мультиметровая часть SH1402 предлагает набор параметров, закрывающих основные потребности электромонтажника: напряжение до 1000 В постоянного тока и 750 В переменного, ток до 10 А постоянного и переменного, сопротивление до 100 МОм и ёмкость до 2 мкФ. Поддержка True RMS обеспечивает корректные показания переменного напряжения и тока при искажённой форме сигнала (например, на выходах частотных преобразователей или импульсных источников). Тестирование диодов и прозвонка цепей со звуковой индикацией ускоряют проверку целостности соединений и полупроводниковых компонентов на месте монтажа.

• Постоянное напряжение: до 1000 В — подходит для проверки аккумуляторных батарей, выпрямителей, цепей постоянного тока в электрощитах.
• Переменное напряжение: до 750 В — измеряет действующее значение в однофазных и трёхфазных сетях, на обмотках трансформаторов.
• Постоянный/переменный ток: до 10 А — достаточно для контроля тока нагрузки электродвигателей, нагревателей, блоков питания без токовых клещей.
• Сопротивление: 0 ÷ 100 МОм — эффективно для прозвонки обмоток, измерения сопротивления изоляции, проверки резисторов и датчиков.

Безопасность и поверка

Регистрация SH1402 в Госреестре средств измерений (№ 90667-23) означает, что прибор прошёл метрологическую аттестацию и может применяться в сферах обязательного контроля — при вводе электроустановок в эксплуатацию, проверке заземления и испытаниях кабельных линий. Базовая погрешность измерений составляет 0,3 %, что соответствует классу точности профессиональных мультиметров и осциллографов начального уровня. Встроенный частотомер 4½ разряда с диапазоном от 2 Гц до 40 МГц позволяет оперативно оценить частоту сетевого напряжения, сигналов датчиков и импульсных источников без переключения режимов.

• Базовая погрешность: 0,3 % — гарантирует надёжность показаний при измерениях в электрических щитах и на производственном оборудовании.
• Частотомер: 4½ разряда, до 40 МГц — быстрое определение частоты сигналов управления и питающих сетей.
• Режимы входа: DC и AC — переключение между постоянной и переменной составляющими без смены щупов.
• Удержание показаний (Hold) — фиксация результата на экране для записи в протокол при работе в неудобных позах.

Портативный форм-фактор

Осциллограф-мультиметр SH1402 выполнен в ультракомпактном корпусе с габаритами 198×96×38 мм и весом 0,6 кг — он легко помещается в кармане спецовки или в сумке с инструментом. Цветной 3,5-дюймовый TFT-дисплей с разрешением 320×240 отображает осциллограммы и мультиметровые показания одновременно, что особенно удобно при диагностике цепей управления и силовых модулей. Интерфейс USB позволяет подключать прибор к ПК для выгрузки осциллограмм и обновления встроенного ПО, что расширяет возможности документирования результатов измерений. Автономное питание от сменных элементов обеспечивает несколько часов непрерывной работы, что критично при выездных работах, в тоннелях, на высоте и в распределительных устройствах без постоянного электропитания.

• Дисплей: 3,5", TFT, 320×240 — одновременный вывод осциллограммы и цифровых показаний ускоряет анализ.
• Габариты и масса: 198×96×38 мм, 0,6 кг — минимальный вес для двухканального осциллографа с мультиметром до 1000 В.
• Интерфейс USB: для передачи данных и обновления прошивки — полезно при сертификационных испытаниях.
• Прозвонка и диоды: звуковой сигнал при сопротивлении менее порога и проверка p-n переходов — стандартный набор для электрика.

В линейке VERDO SH1402 занимает место младшей модели с полосой 40 МГц, уступая по частоте SH1403 (70 МГц) и SH1406 (100 МГц), но сохраняя все ключевые мультиметровые возможности: 1000 В, 10 А, 100 МОм, True RMS и память 8 K точек. SH1402 ориентирован на электрика и монтажника, которому не требуется высокая полоса осциллографа, но критичны компактность, автономность и полный набор функций мультиметра для работы на объекте.

Благодаря регистрации в Госреестре, осциллограф-мультиметр SH1402 может использоваться при проведении обязательных измерений на электростанциях, подстанциях и в распределительных сетях. Токовые цепи до 10 А и напряжение до 1000 В постоянного тока позволяют работать с аккумуляторными батареями, солнечными панелями и системами бесперебойного питания. Диапазон ёмкости до 2 мкФ и сопротивления до 100 МОм дополняет арсенал электрика при проверке конденсаторов, кабелей и заземляющих устройств. SH1402 — это гибридный инструмент, в котором осциллограф 40 МГц работает вместе с мультиметром, избавляя специалиста от необходимости носить два отдельных прибора при выездных диагностиках и монтаже.

Покупка VERDO SH1402 Осциллограф-мультиметр в BESTKIP

Купить VERDO SH1402 Осциллограф-мультиметр можете в BESTKIP — запросите цену и срок отгрузки, работаем с физлицами и организациями.

• На складе — отгрузка после подтверждения заказа.
• Документы для юрлиц — КП, счёт, спецификация.
• Подбор специалиста — сравним SH1402 с соседними индексами по разрядности, CAT и диапазонам.
