VERDO SH1401 Осциллограф-мультиметр

Осциллограф VERDO SH1401 Осциллограф-мультиметр представляет собой компактный двухканальный измерительный прибор, сочетающий 40-МГц цифровой осциллограф и мультиметр c поддержкой True RMS для корректных измерений в цепях с несинусоидальными сигналами. Модель SH1401 зарегистрирована в Госреестре средств измерений (№ 90667-23), что подтверждает её метрологическую пригодность для профессиональных задач в электротехнике и ремонте. Осциллографическая часть с частотой дискретизации 0,25 Гвыб/с и памятью 8 K дополнена мультиметровыми диапазонами до 1000 В постоянного напряжения, 10 А постоянного и переменного тока, а также измерением сопротивления до 100 МОм и ёмкости до 2 мкФ. SH1401 ориентирован на сервисных инженеров, электромонтажников и специалистов по наладке, которым важна достоверность показаний в сетях с искажённой формой тока — например, на выходах частотных преобразователей, импульсных блоков питания и выпрямителей. Прибор массой 0,6 кг с питанием от встроенных элементов и 3,5-дюймовым цветным экраном позволяет одновременно наблюдать осциллограмму и числовые значения мультиметра, сокращая время диагностики на объекте.

Измерения True RMS

Ключевой особенностью осциллографа-мультиметра SH1401 является поддержка True RMS (истинное среднеквадратическое значение), которая обеспечивает корректное измерение переменного напряжения и тока при несинусоидальной форме сигнала. В реальных электроустановках токи и напряжения часто искажены гармониками, выбросами и помехами — обычные мультиметры со средневыпрямленным значением в таких условиях дают ошибку до 30–40 %. SH1401 вычисляет действующее значение на основе математической обработки выборок АЦП, что даёт точные показания для цепей с ШИМ-регулированием, тиристорными преобразователями и импульсными источниками питания. Это позволяет электрику достоверно измерять токи и напряжения на входах преобразователей частоты, в системах плавного пуска и в импульсных зарядных устройствах.

• True RMS: присутствует — обеспечивает точность измерения переменного напряжения и тока в цепях с гармоническими искажениями.
• Переменное напряжение: до 750 В — измерение действующего значения в сетях с нелинейной нагрузкой.
• Переменный ток: до 10 А — контроль тока двигателей и преобразователей без поправки на форму сигнала.
• Базовая погрешность: 0,3 % — гарантирует высокую точность мультиметровых измерений независимо от формы сигнала.

Осциллографические параметры

Осциллограф SH1401 построен на двух каналах с полосой пропускания 40 МГц, что перекрывает частоты большинства сигналов в электронике и электротехнике: от сетевых 50 Гц до импульсных помех и высокочастотных пульсаций в блоках питания. Частота дискретизации 0,25 Гвыб/с обеспечивает регистрацию фронтов с длительностью от 4 нс, позволяя видеть детали переходных процессов. Вертикальная развёртка от 10 мВ/дел до 10 В/дел охватывает сигналы от слаботочных датчиков до силовых цепей, а горизонтальная шкала от 5 нс/дел до 1000 с/дел даёт возможность наблюдать как короткие импульсы, так и длительные процессы, например, нагрев или разряд конденсаторов.

• Полоса пропускания: 40 МГц — достаточна для анализа сигналов в системах управления, инверторах и источниках питания.
• Частота дискретизации: 0,25 Гвыб/с — обеспечивает детальное восстановление формы импульсных сигналов.
• Максимальная частота захвата: 10000 осциллограмм/с — эффективно выявляет редкие сбои и помехи в цепях управления.
• Глубина памяти: 8 K точек — позволяет сохранять и детально анализировать участки осциллограммы при остановке сбора.

Мультиметровый набор

Мультиметровая часть SH1401 предлагает полный набор параметров для обслуживания электроустановок: постоянное напряжение до 1000 В и переменное до 750 В, постоянный и переменный ток до 10 А, сопротивление до 100 МОм и ёмкость до 2 мкФ. Тестирование диодов и прозвонка цепей со звуковой индикацией ускоряют поиск обрывов и неисправных компонентов. Режим удержания показаний (Hold) позволяет зафиксировать результат на экране для удобного считывания в условиях плохой освещённости или при работе с мелкими выводами. Все мультиметровые функции работают параллельно с осциллографическими, что позволяет переключаться между режимами без смены щупов и повторного подключения.

• Постоянное напряжение: до 1000 В — проверка аккумуляторов, выпрямителей, цепей постоянного тока.
• Постоянный/переменный ток: до 10 А — измерение тока без внешних шунтов, в том числе в цепях с импульсной нагрузкой.
• Сопротивление: 0 ÷ 100 МОм — от прозвонки дорожек до измерения изоляции кабелей.
• Ёмкость: 0 ÷ 2 мкФ — быстрая проверка конденсаторов фильтров и времязадающих цепей.

Мобильность и интерфейс

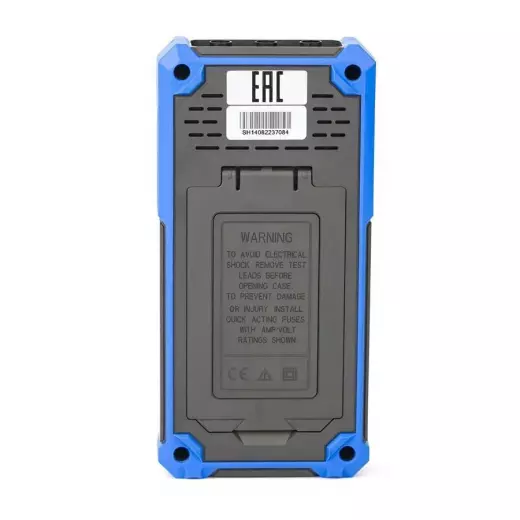

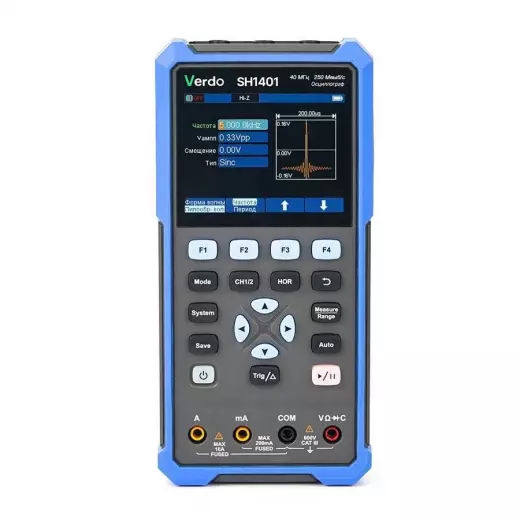

Осциллограф-мультиметр SH1401 выполнен в компактном корпусе с габаритами 198×96×38 мм и весом 0,6 кг — его можно носить в кармане спецодежды или в сумке с инструментом, не перегружая руку. Цветной 3,5-дюймовый TFT-экран с разрешением 320×240 и 65536 цветами отображает осциллограммы и мультиметровые показания одновременно, что ускоряет принятие решений при диагностике. Встроенный частотомер с разрядностью 4½ и диапазоном от 2 Гц до 40 МГц позволяет быстро измерить частоту сигнала без переключения в осциллографический режим. Интерфейс USB даёт возможность подключать прибор к ПК для выгрузки данных и обновления встроенного ПО, что особенно полезно при ведении протоколов измерений в сервисных центрах.

• Дисплей: 3,5", TFT, 320×240 — яркий экран с одновременным отображением сигнала и цифровых значений.
• Частотомер: 4½ разряда, до 40 МГц — оперативное измерение частоты без смены режима.
• USB-интерфейс: для связи с ПК, переноса осциллограмм и обновления прошивки.
• Автономное питание: от встроенных элементов — несколько часов работы без подключения к розетке.

В линейке VERDO SH1401 является младшей моделью с полосой 40 МГц, но сохраняет все ключевые мультиметровые возможности (1000 В, 10 А, 100 МОм) и поддержку True RMS, которая отсутствует у многих бюджетных мультиметров. По сравнению с SH1402 (также 40 МГц), SH1401 предлагает ту же функциональность в идентичном корпусе, но может иметь различия в комплектации или версии прошивки — уточняйте при заказе. Для большинства задач электромонтажа, диагностики бытовой техники и обслуживания систем автоматики полосы 40 МГц и набора мультиметровых функций более чем достаточно, а наличие регистрации в Госреестре делает прибор пригодным для официальных измерений.

Осциллограф-мультиметр SH1401 с True RMS — это рациональный выбор для тех, кто ценит достоверность показаний в несинусоидальных цепях, компактность и автономность при работе на объектах без стационарного питания. Возможность одновременно наблюдать форму сигнала и числовые значения тока или напряжения сокращает число переключений и снижает риск ошибок при интерпретации результатов. Диапазон ёмкости до 2 мкФ, прозвонка цепей и тестирование диодов делают SH1401 полноценным помощником при ремонте печатных плат, проверке кабельных линий и вводе в эксплуатацию электрооборудования. Прибор поставляется с гарантией 12 месяцев и при необходимости может быть поверен в аккредитованной лаборатории, что подтверждает его статус измерительного инструмента профессионального уровня.
