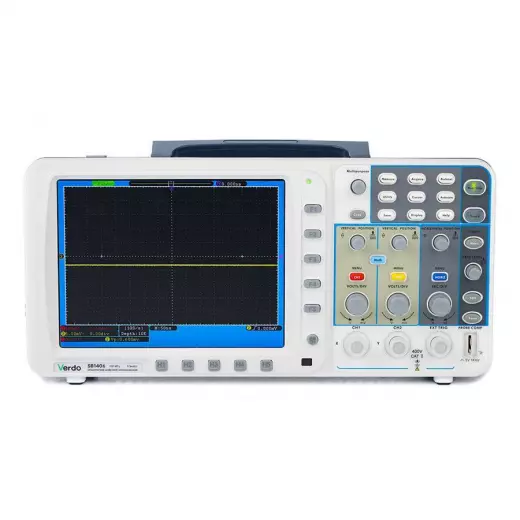

VERDO SB1406 Осциллограф цифровой запоминающий 2 канала, 300 МГц, 3,2 Гвыб/с

Осциллограф VERDO SB1406 цифровой запоминающий 2 канала, 300 МГц, 3,2 Гвыб/с — это настольный прибор, который сочетает высокую полосу пропускания с внушительной частотой дискретизации, достаточной для анализа быстропротекающих процессов в импульсной электронике. Модель SB1406 оснащена двумя изолированными каналами, 8-битным вертикальным разрешением и глубокой памятью 10 Мточек, что позволяет детально изучать сигналы на длительных временных развертках без потери качества. Прибор ориентирован на инженеров-разработчиков, сервисные центры и лаборатории, где требуется наглядное отображение высокочастотных сигналов и оперативная обработка данных. В отличие от младших моделей линейки, VERDO SB1406 предлагает увеличенную полосу до 300 МГц, что существенно расширяет область применения: от отладки цифровых интерфейсов до контроля выходных каскадов мощных усилителей. Компактный корпус весом всего 1,8 кг и наличие интерфейсов USB, LAN и VGA делают его удобным как для стационарной работы, так и для выездного обслуживания оборудования.

Полоса и дискретизация

VERDO SB1406 выделяется в линейке прежде всего за счет своей аналоговой полосы пропускания, которая составляет 300 МГц по каждому из двух каналов. Это означает, что осциллограф уверенно захватывает сигналы пятой гармоники для частот около 60 МГц и позволяет оценивать фронты импульсов с длительностью наносекундного диапазона. Достичь максимальной эффективности при такой полосе помогает частота дискретизации 3,2 Гвыб/с, реализованная по принципу чередования АЦП. На практике это дает до 10 точек выборки на период сигнала частотой 300 МГц — достаточно для восстановления формы меандра с неискаженными фронтами. Сочетание полосы и частоты дискретизации делает SB1406 идеальным решением для анализа видеосигналов, цифровых шин и ВЧ-трактов, где даже незначительные искажения формы могут указывать на проблемы в схеме. При этом горизонтальная развертка варьируется в диапазоне от 1 нс/дел до 100 с/дел, перекрывая потребности как отладки сверхбыстрых логических схем, так и наблюдения медленно изменяющихся процессов в системах управления.

• Полоса пропускания: 300 МГц для обоих каналов, что позволяет исследовать ВЧ-сигналы и высокоскоростные цифровые интерфейсы без потери амплитудной точности.
• Частота дискретизации: 3,2 Гвыб/с в режиме одного канала и распределяемая между двумя активными каналами для поддержки реального времени.
• Вертикальное разрешение АЦП: 8 бит, дающее базовый уровень 256 уровней квантования для точного измерения амплитудных параметров сигнала.

Глубокая память

Одним из ключевых преимуществ SB1406 является длина записи 10 Мточек на канал, которая позволяет захватывать длительные интервалы сигнала с сохранением максимальной частоты дискретизации. Это особенно важно при анализе последовательных пакетов данных или поиске редких сбоев в автоматике: глубокий буфер дает возможность увеличивать временную базу без переключения на более низкую частоту выборки, сохраняя детализацию формы сигнала. Благодаря объему памяти 10 М осциллограф VERDO SB1406 может отображать десятки тысяч периодов высокочастотного сигнала на одном экране, что помогает выявить джиттер, нестабильность частоты и паразитные выбросы. Такая емкость также эффективно используется при работе с математическими функциями и режимом FFT: чем длиннее выборка, тем выше разрешение по частоте при спектральном анализе. Для сравнения, модели начального уровня в этой ценовой категории часто имеют память 1–2 М, а 10 М в SB1406 — это серьезный шаг вперед, позволяющий приблизить возможности настольного осциллографа к профессиональным измерительным системам среднего класса.

• Максимальная длина записи: 10 Мточек, позволяющая захватывать до нескольких секунд сигнала с высоким разрешением при развертке 1 мс/дел.
• Режим FFT: функция быстрого преобразования Фурье на базе 10 М массива данных, дающая спектр сигнала с частотным разрешением до 1 кГц.
• Математические операции: сложение, вычитание, умножение, деление каналов, а также FFT для спектрального анализа.

Управление и интерфейсы

SB1406 оснащен 8-дюймовым цветным TFT-дисплеем с разрешением 800×600 пикселей и палитрой 65536 цветов, что обеспечивает четкое и контрастное отображение осциллограмм даже при ярком внешнем освещении. Экран достаточно крупный, чтобы одновременно наблюдать два сигнала, числовые показания частотомера и меню настроек без перекрытия областей. Управление реализовано через комбинацию кнопок, ручек и экранных меню на русском языке, что ускоряет доступ к автоматическим измерениям, режимам курсоров и настройкам триггера. В части коммуникационных возможностей модель предлагает полноценный набор интерфейсов: USB-host для подключения внешних накопителей и управления с клавиатуры, USB-device для связи с компьютером, LAN для включения в сеть и удаленного мониторинга, а также VGA-выход для вывода изображения на внешний монитор или проектор. Это превращает осциллограф 300 в полноценный элемент измерительной лаборатории, интегрируемый в автоматизированные стенды и системы сбора данных. Встроенный частотомер с разрешением 6 разрядов и диапазоном от 2 Гц до полосы пропускания 300 МГц дополняет функционал, позволяя точно измерять частоту без переключения в специальный режим.

• Интерфейсы: USB-host, USB-device, LAN, Pass/Fail, VGA — для управления, передачи данных и расширения индикации.
• Частотомер: 6 разрядов, от 2 Гц до 300 МГц — позволяет оперативно контролировать несущие частоты сигналов.
• Точность временной развертки: ±100 ppm, гарантирующая стабильность синхронизации при длительных измерениях.

Мобильность и эргономика

Несмотря на настольный форм-фактор, VERDO SB1406 имеет габаритные размеры 340×155×70 мм и весит всего 1,8 кг, что делает его исключительно легким и компактным для своего класса. Осциллограф 300 легко перемещается между рабочими местами или выносится в цех для пусконаладки оборудования, не требуя специальных транспортных тележек. Прочный пластиковый корпус с резиновыми ножками обеспечивает устойчивость на столе и защиту от случайных смещений во время работы с ручными щупами. Вертикальная развертка от 2 мВ/дел до 10 В/дел охватывает сигналы от слабых датчиков до мощных источников питания, что совместно с режимами входа DC, AC и «Земля» дает полную гибкость при подключении к различным узлам электроники. Отдельно стоит отметить низкое энергопотребление и полное отсутствие активного охлаждения с характерным шумом — прибор работает бесшумно, что оценит любой инженер в длительных лабораторных экспериментах. Эргономичное расположение органов управления и VGA-выход для подключения внешнего монитора также позволяют организовать рабочее место с минимальным количеством проводов и максимальным комфортом.

• Габариты и вес: 340×155×70 мм, 1,8 кг — мобильность на уровне портативных устройств при сохранении полной функциональности.
• Вертикальная развертка: от 2 мВ/дел до 10 В/дел — перекрытие широкого спектра измерительных задач.
• Горизонтальная развертка: от 1 нс/дел до 100 с/дел — поддержка как сверхбыстрых, так и сверхмедленных процессов.

В сравнении с моделью SB1404, осциллограф SB1406 выигрывает по полосе пропускания (300 МГц против 200 МГц) и частоте дискретизации (3,2 Гвыб/с против 2 Гвыб/с), а также предлагает в 2,5 раза большую длину записи, что существенно расширяет класс решаемых задач — от тестирования беспроводных модулей до контроля высокоскоростных шин в промышленной автоматике. При этом сохранены все ключевые интерфейсы и 8-дюймовый дисплей, что делает переход на старшую модель простым и логичным шагом при росте требований к полосе измерений. Выбор между ними определяется реальной максимальной частотой сигналов в работе: для ВЧ-трактов и цифровых шин с частотами выше 100 МГц рекомендуется именно 300-я версия, обеспечивающая достоверную форму импульсов и отсутствие паразитных затуханий в полосе.

Покупка VERDO SB1406 Осциллограф цифровой запоминающий 2 канала, 300 МГц, 3,2 Гвыб/с в BESTKIP

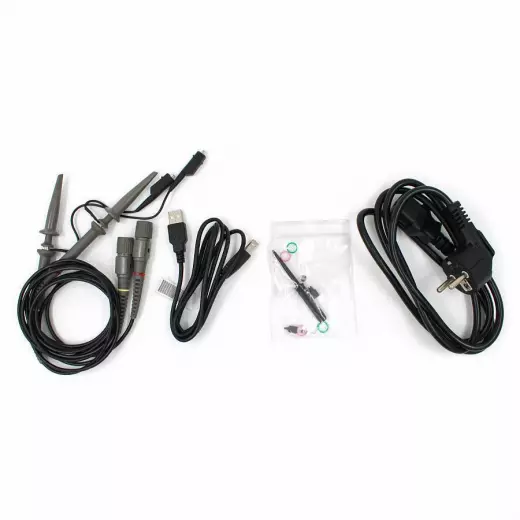

Купить VERDO SB1406 Осциллограф цифровой запоминающий 2 канала, 300 МГц, 3,2 Гвыб/с можете в BESTKIP — менеджер уточнит комплектацию, щупы и сроки поставки по России.

• В наличии — оформление после подтверждения менеджером.
• Документы для юрлиц — КП, счёт, спецификация.
• Консультация — поможем выбрать между 300 и альтернативами на BESTKIP.
