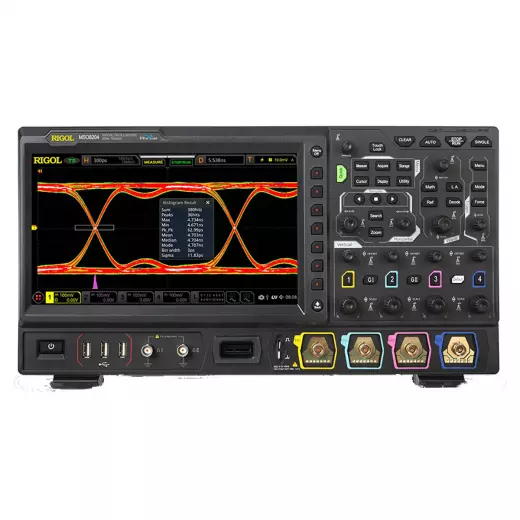

RIGOL MSO8204 осциллограф с поверкой

Осциллограф Rigol MSO8204 с поверкой представляет собой высокоскоростной смешанный сигнальный осциллограф с аналоговой полосой пропускания 2 ГГц и четырьмя аналоговыми каналами, который ориентирован на самые требовательные задачи в области разработки высокоскоростных цифровых интерфейсов, телекоммуникационного оборудования и систем реального времени. Ключевым преимуществом MSO8204 является частота дискретизации в реальном времени до 10 Гвыб/с в одноканальном режиме и максимальная длина записи 500 Мточек, что позволяет захватывать сверхдлинные последовательности сигналов с наносекундным разрешением, критичным для анализа шин PCIe, DDR и высокоскоростных последовательных каналов. В отличие от младших моделей линейки, MSO8204 предлагает полосу 2 ГГц и скорость захвата осциллограмм 600 000 осц/с, что значительно повышает вероятность обнаружения редких сбоев и джиттера в высокочастотных цепях. Наличие 16 цифровых каналов для логического анализа и опционального встроенного двухканального генератора сигналов делает MSO8204 универсальной лабораторной станцией для отладки сложных цифро-аналоговых систем пятого поколения и выше.

Гигагерцовая полоса

Осциллограф MSO8204 оснащен четырьмя аналоговыми каналами с полосой пропускания 2 ГГц, что выводит его в категорию высокочастотных измерительных приборов, способных корректно отображать сигналы гармоник до 20-й для частот около 100 МГц и обеспечивать достоверные измерения фронтов с временем нарастания менее 175 пс. Такая полоса пропускания необходима при тестировании скоростных интерфейсов, таких как HDMI 2.0, USB 3.0, SATA и 10-гигабитный Ethernet, где даже незначительные искажения формы сигнала могут привести к сбоям передачи данных.

• Аналоговая полоса пропускания: 2 ГГц по каждому из четырех каналов, что гарантирует точное воспроизведение высокочастотных составляющих и позволяет с высокой достоверностью измерять параметры сигналов в диапазоне до 2 ГГц без дополнительных корректировок АЧХ.
• Кол-во аналоговых каналов: 4 канала, дающие возможность одновременно анализировать четыре высокочастотных тракта, что важно при отладке многоантенных систем MIMO, фазовых массивов и квадратурных модуляторов.
• Частота дискретизации в реальном времени: 10 Гвыб/с для одного канала, 5 Гвыб/с для двух и 2.5 Гвыб/с для четырех каналов — при работе с полосой 2 ГГц это обеспечивает коэффициент передискретизации не менее 5, что соответствует современным требованиям к точности восстановления сигналов высокой частоты.

Благодаря гигагерцовой полосе MSO8204 позволяет решать задачи, недоступные приборам с полосой до 500 МГц: например, контроль целостности сигналов в высокоскоростных печатных платах с частотами тактовых генераторов свыше 1 ГГц, измерение параметров СВЧ-узлов и анализ переходных процессов в импульсных источниках питания с высокой скоростью переключения ключей.

Глубокий захват данных

Осциллограф MSO8204 оснащен рекордной для своей категории памятью: максимальная длина записи достигает 500 Мточек при использовании одного аналогового канала, что позволяет захватывать и анализировать очень длительные сигнальные последовательности без потери временного разрешения. Это принципиально важно при исследовании протоколов с длинными пакетами, таких как PCI Express или DDR, где необходимо видеть весь обмен данными на протяжении тысяч тактов.

• Макс. длина записи: 500 Мточек (1 канал) / 250 Мточек (2 канала) / 125 Мточек (4 канала) — такая глубина позволяет сохранять до 500 миллионов точек выборки, что в сочетании с частотой дискретизации 10 Гвыб/с дает возможность записывать участки сигнала длительностью до 50 мс с полным разрешением по времени, достаточным для анализа длительных переходных режимов.
• Скорость захвата осциллограмм: 600 000 осц/с, что на 20% выше по сравнению с младшими моделями, обеспечивает максимальную плотность захвата и минимизирует вероятность пропуска редких событий, включая одиночные выбросы и сбои синхронизации.
• Управление памятью: интеллектуальная система распределения буферов позволяет динамически переключать объем памяти в зависимости от количества активных каналов, оптимизируя использование ресурсов для каждого конкретного измерения.

Глубокая память MSO8204 в сочетании с высокой скоростью захвата делает его идеальным инструментом для поиска редких недетерминированных ошибок, возникающих при работе сложных цифровых систем, например, сбоев в очередях команд или ошибок синхронизации между несколькими независимыми тактовыми доменами. Инженер может захватить длительный отрезок времени и детально изучить поведение системы непосредственно перед возникновением ошибки и после нее.

Встроенный логический анализатор

Осциллограф MSO8204 содержит 16 встроенных цифровых каналов (без необходимости приобретения отдельного пробника, в отличие от младших моделей, где требуется PLA2216), что сразу превращает его в мощный логический анализатор для параллельной отладки цифровых шин и управляющих интерфейсов. Это особенно ценно при отладке систем на базе FPGA и микропроцессоров, где необходимо одновременно контролировать десятки логических сигналов в связке с высокочастотными аналоговыми формами.

• Кол-во цифровых каналов: 16 встроенных каналов обеспечивают полный анализ шин данных, адресных шин и сигналов управления, что позволяет видеть полную картину взаимодействия между аналоговым и цифровым мирами.
• Синхронизация аналоговых и цифровых каналов: все 20 каналов (4 аналоговых + 16 цифровых) работают в единой временной системе, что дает возможность точно сопоставлять изменения на цифровых выводах с аналоговыми уровнями и переходными процессами.
• Триггер на цифровые события: возможность задания триггера по комбинации состояний на цифровых каналах расширяет диагностические возможности и позволяет запускать захват именно в момент возникновения проблемной логической последовательности.

Встроенный логический анализатор в MSO8204 упрощает отладку сложных систем, избавляя от необходимости подключения отдельного устройства и синхронизации данных между двумя приборами. Это особенно актуально в лабораториях, где важна экономия места и времени, а также в учебных центрах, где изучают взаимодействие аналоговых и цифровых компонентов.

Физические параметры и опции

При полосе пропускания 2 ГГц и расширенном функционале осциллограф MSO8204 сохраняет умеренные массогабаритные показатели: масса всего 4 кг и размеры 410 х 224 х 135 мм, что позволяет устанавливать его на стандартные лабораторные столы и перемещать при необходимости между рабочими станциями. Опциональный встроенный двухканальный источник сигналов расширяет сферу применения прибора, позволяя проводить тестирование частотных характеристик и проверку работы цифровых трактов без подключения внешних генераторов.

• Встроенный источник сигнала: 2 канала (опция) — после активации этот блок позволяет формировать сигналы различной формы для проверки АЧХ, импульсных характеристик и нагрузочных способностей тестируемых устройств.
• Масса: 4 кг при габаритах 410 х 224 х 135 мм — прибор хорошо сбалансирован и устойчив на рабочей поверхности, при этом достаточно легок для транспортировки в специализированном кейсе.
• Интерфейсы управления: стандартный набор разъемов для подключения аналоговых и цифровых пробников обеспечивает легкое переключение между различными видами измерений без дополнительных адаптеров.

Физическая конструкция MSO8204 рассчитана на интенсивную эксплуатацию в лабораторных и производственных условиях: прочный корпус надежно защищает внутреннюю электронику, а эргономичная передняя панель с четко сгруппированными органами управления позволяет быстро переключаться между режимами работы, что критично при проведении серийных тестов и приемо-сдаточных испытаний.

В модельном ряду смешанных осциллографов Rigol MSO8204 занимает флагманское положение, существенно превосходя модели MSO5102 и MSO5204 по полосе пропускания (2 ГГц против 100 и 200 МГц соответственно), по частоте дискретизации (10 Гвыб/с против 8 Гвыб/с) и по глубине памяти (500 Мточек против 100 Мточек). Эта модель ориентирована на профессионалов, работающих с самыми высокоскоростными интерфейсами и требующих максимальной точности и детализации измерений, в то время как младшие модели больше подходят для решения стандартных задач сервисного обслуживания и общей диагностики электроники.

Покупка RIGOL MSO8204 осциллограф с поверкой в BESTKIP

Купить RIGOL MSO8204 осциллограф с поверкой можете в BESTKIP — напишите в отдел продаж или оставьте заявку на сайте.

• Доступен к заказу — уточним срок отгрузки перед оплатой.
• Коммерческое предложение — для бухгалтерии и плановых закупок.
• Техническая консультация — подскажем, когда MSO8204 оптимален, а когда стоит рассмотреть другую модель линейки.
