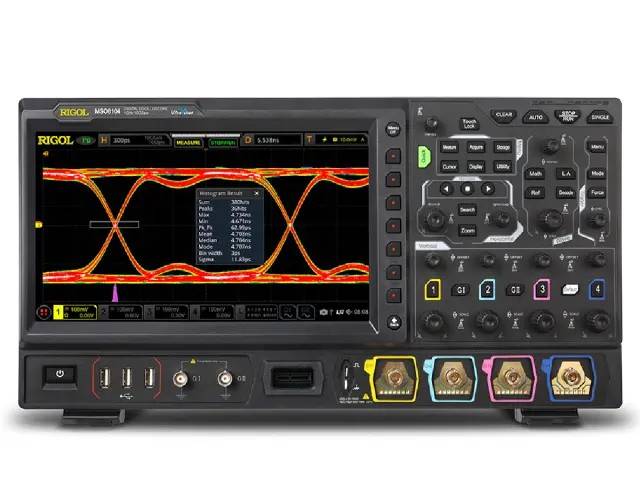

RIGOL MSO8104 цифровой осциллограф смешанных сигналов

Осциллограф Rigol MSO8104 смешанных сигналов — это четырёхканальный цифровой прибор с полосой пропускания 1 ГГц, дополненный 16 цифровыми каналами для анализа логических сигналов. Частота дискретизации MSO8104 в реальном времени достигает 10 Гвыб/с на один канал, а максимальная глубина памяти составляет 500 Мточек, что позволяет регистрировать длительные процессы с высоким разрешением. Скорость захвата осциллограмм 600 000 осц/с и 16 цифровых каналов делают MSO8104 универсальным инструментом для разработки и отладки сложных цифро-аналоговых систем. Эта модель ориентирована на инженерные лаборатории, сервисные центры и производственные участки, где требуется одновременный контроль как аналоговых сигналов, так и цифровых шин. В линейке Rigol MSO8104 занимает позицию флагманского решения с максимальной полосой и полным набором каналов для смешанных измерений.

Полоса и дискретизация

Аналоговая полоса пропускания MSO8104 составляет 1 ГГц, что позволяет уверенно работать с высокочастотными сигналами, включая гармоники цифровых интерфейсов и радиочастотные тракты. Частота дискретизации 10 Гвыб/с на один канал обеспечивает более чем десятикратный запас по Найквисту для восстановления формы сигнала в полосе 1 ГГц. При использовании двух каналов частота дискретизации снижается до 5 Гвыб/с, четырёх — до 2,5 Гвыб/с, что сохраняет достаточное временное разрешение для большинства прикладных задач. Сочетание 1 ГГц полосы и 10 Гвыб/с дискретизации делает MSO8104 предпочтительным выбором для анализа быстрых переходных процессов и высокоскоростных цифровых интерфейсов.

• Аналоговая полоса пропускания: 1 ГГц — захват сигналов в диапазоне до гигагерца.
• Частота дискретизации (1 канал): 10 Гвыб/с — максимальное временное разрешение.
• Частота дискретизации (2 канала): 5 Гвыб/с — баланс для двухканальных измерений.
• Частота дискретизации (4 канала): 2,5 Гвыб/с — достаточна для синхронного наблюдения четырёх сигналов.

Память и захват

Максимальная длина записи MSO8104 составляет 500 Мточек при работе по одному аналоговому каналу, что позволяет захватывать протяжённые пакеты данных без снижения частоты дискретизации. При использовании двух каналов глубина памяти уменьшается до 250 Мточек, четырёх — до 125 Мточек, но этого объёма достаточно для детального анализа сложных последовательностей. Скорость захвата 600 000 осциллограмм в секунду повышает вероятность фиксации редких событий и сбоев, что критично при поиске нестабильных неисправностей. Цифровые каналы MSO8104 также имеют собственную память, что позволяет синхронно записывать логические состояния вместе с аналоговыми сигналами.

• Максимальная длина записи: 500 Мточек (1 канал) — рекордный объём для данного класса.
• Память на два канала: 250 Мточек — для сравнения сигналов во времени.
• Память на четыре канала: 125 Мточек — для многоканального мониторинга.
• Скорость захвата: 600 000 осц/с — быстрая реакция на изменения.

Цифровые каналы и опции

Осциллограф MSO8104 оснащён 16 цифровыми каналами, что позволяет анализировать логические состояния микроконтроллеров, шин данных и управляющих сигналов одновременно с аналоговыми формами. Цифровые каналы интегрированы в общую систему запуска и отображения, что упрощает сравнение временных диаграмм. Опционально доступен встроенный двухканальный источник сигналов произвольной формы, который расширяет функциональность MSO8104 без необходимости подключения внешнего генератора. Эта опция особенно полезна при тестировании фильтров, усилителей и других активных компонентов в составе измерительного стенда.

• Количество цифровых каналов: 16 — для анализа параллельных и последовательных шин.
• Встроенный источник сигнала: 2 канала (опция) — генерация тестовых сигналов.
• Интеграция: цифровые каналы синхронизированы с аналоговыми.
• Гарантия: 36 месяцев — надёжность в длительной эксплуатации.

Конструкция и эргономика

Корпус MSO8104 имеет габариты 410×224×135 мм и массу 4 кг, что позволяет устанавливать прибор как на рабочем столе, так и в стандартной измерительной стойке высотой 6U. Компактные размеры не ограничивают функциональность — все четыре аналоговых и 16 цифровых каналов доступны одновременно, а органы управления организованы для быстрого доступа к основным настройкам. Эргономичное расположение разъёмов и интерфейсов упрощает подключение пробников и внешних устройств, снижая время подготовки к измерениям. MSO8104 сочетает лабораторную точность с мобильностью, обеспечивая комфортную работу как в стационарных условиях, так и при выездных проверках.

• Габариты: 410×224×135 мм — удобство размещения на столе.
• Масса: 4 кг — транспортабельность без потери функциональности.
• Количество аналоговых каналов: 4 — полный набор для большинства задач.
• Высота для стойки: 6U — интеграция в промышленные стойки.

По сравнению с моделью MSO8074A, осциллограф MSO8104 предлагает более высокую полосу пропускания — 1 ГГц против 750 МГц, что делает его предпочтительным для работы с сигналами на предельных частотах. В отличие от чисто аналогового DS8104, MSO8104 дополнен 16 цифровыми каналами, что превращает его в полноценный анализатор смешанных сигналов для отладки сложных встраиваемых систем. Опция встроенного генератора с двумя каналами выгодно отличает MSO8104 от младших моделей, где генератор либо отсутствует, либо ограничен одним каналом.

Покупка RIGOL MSO8104 цифровой осциллограф смешанных сигналов в BESTKIP

Купить RIGOL MSO8104 цифровой осциллограф смешанных сигналов можете в BESTKIP — менеджер уточнит комплектацию, щупы и сроки поставки по России.

• Доступен к заказу — уточним срок отгрузки перед оплатой.
• Коммерческое предложение — для бухгалтерии и плановых закупок.
• Подбор специалиста — сравним MSO8104 с соседними индексами по полосе, каналам и дискретизации.
