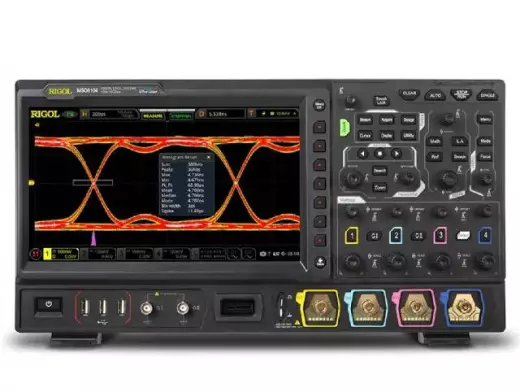

RIGOL MSO8104 с поверкой цифровой осциллограф смешанных сигналов

Осциллограф Rigol MSO8104 с поверкой смешанных сигналов представляет собой 4-канальный цифровой осциллограф с аналоговой полосой пропускания 1 ГГц, частотой дискретизации до 10 Гвыб/с и глубиной памяти до 500 Мточек на канал. MSO8104 является флагманской моделью в линейке смешанных осциллографов Rigol, обеспечивая гигагерцовую полосу пропускания для анализа высокочастотных и сверхширокополосных сигналов, включая гармоники тактовых частот современных микропроцессоров и высокоскоростных интерфейсов. Прибор ориентирован на инженеров-разработчиков, работающих с сигналами СВЧ-диапазона, специалистов по радиолокационным системам и связи, а также на исследовательские лаборатории, занимающиеся отладкой сложных систем с высокими требованиями к целостности сигналов. Наличие 16 цифровых каналов и опционального двухканального генератора сигналов позволяет MSO8104 выполнять функции полноценного логического анализатора и испытательного стенда, покрывая широкий спектр задач в области разработки и тестирования.

Полоса пропускания и дискретизация

Аналоговая полоса пропускания MSO8104 составляет 1 ГГц, что является максимальным значением для данной серии и позволяет уверенно работать с сигналами, содержащими гармоники вплоть до 5-й (для частот до 200 МГц) и 10-й (для сигналов до 100 МГц). Такая полоса пропускания критически важна для анализа глазковых диаграмм высокоскоростных интерфейсов (USB 3.0, HDMI 1.4, SATA II, PCIe Gen2), где требуется высокая точность воспроизведения фронтов и минимальные фазовые искажения. Частота дискретизации в реальном времени достигает 10 Гвыб/с на один канал, обеспечивая временное разрешение 100 пикосекунд — этого достаточно для регистрации фронтов с длительностью до 400 пс (по уровню 10%-90%). При использовании двух каналов частота составляет 5 Гвыб/с, для четырех — 2,5 Гвыб/с, что сохраняет запас по дискретизации в 2,5 раза выше минимального требования Найквиста для полосы 1 ГГц даже в самом загруженном режиме. Архитектура АЦП с чередованием каналов обеспечивает минимальную задержку между каналами (менее 10 пс) и высокую линейность в широком динамическом диапазоне (эффективное число бит ENOB не менее 6,5 на частоте 1 ГГц).

• Полоса пропускания: 1 ГГц — гигагерцовый диапазон для анализа высокочастотных сигналов и гармоник.
• Дискретизация (1 канал): 10 Гвыб/с — интервал 100 пс, регистрирует фронты до 400 пс.
• Дискретизация (2 канала): 5 Гвыб/с — для сравнения двух высокочастотных сигналов с высоким разрешением.
• Дискретизация (4 канала): 2,5 Гвыб/с — обеспечивает 2,5 отсчета на период сигнала 1 ГГц, что достаточно для восстановления формы.
• Режим интерполяции: sin(x)/x с выбором типа интерполяции для оптимального восстановления.

Глубина памяти и скорость захвата

Максимальная длина записи в MSO8104 составляет 500 Мточек на один канал, что позволяет регистрировать длительные процессы — до 50 мс при максимальной частоте дискретизации 10 Гвыб/с. При одновременной работе двух каналов доступно 250 Мточек, для четырех — 125 Мточек на каждый канал, что достаточно для анализа пакетов данных в высокоскоростных шинах, включая USB, HDMI и PCIe, где требуется захват длинных последовательностей для поиска редких ошибок. Скорость захвата осциллограмм достигает 600 000 форм в секунду, что в сочетании с глубокой памятью позволяет обнаруживать интермиттирующие ошибки с вероятностью возникновения менее 0,05%. Память организована по сегментной архитектуре с возможностью записи до 10 000 сегментов, каждый из которых может быть независимо проанализирован и сохранен для документирования. Функция поиска по памяти позволяет быстро находить события с заданными параметрами — амплитудой, длительностью, временным положением — среди тысяч захваченных осциллограмм, что ускоряет отладку сложных систем.

• Память (1 канал): 500 Мточек — максимальная длина записи с сохранением дискретизации 10 Гвыб/с.
• Память (2 канала): 250 Мточек — сбалансированный режим для одновременного анализа двух сигналов.
• Память (4 канала): 125 Мточек — достаточна для длительного мониторинга четырех высокочастотных шин.
• Скорость захвата: 600 000 осц/с — высокая плотность отображения для визуализации редких событий.
• Сегментированный захват: до 10 000 сегментов с метками времени для анализа длительных процессов.

Аналоговые и цифровые каналы

Четыре аналоговых канала MSO8104 имеют независимую настройку чувствительности от 1 мВ/дел до 10 В/дел, что перекрывает диапазон от микровольтовых сигналов датчиков до высоковольтных импульсов силовой электроники. Входное сопротивление составляет 1 МОм || 14 пФ для работы с пассивными пробниками и 50 Ом для согласованного подключения к высокочастотным трактам и активным пробникам — переключение осуществляется программно без замены кабелей. Шестнадцать цифровых каналов обеспечивают параллельный анализ состояния цифровых шин с пороговым напряжением, регулируемым от -5 В до +5 В с шагом 10 мВ, что позволяет настраивать прибор под логические стандарты 1,2 В, 1,8 В, 2,5 В, 3,3 В и 5 В. Цифровые каналы имеют собственную память до 500 Мточек и поддерживают более 20 режимов триггера, включая запуск по фронту, по ширине импульса, по последовательности событий, по коду и по переходу состояния. Синхронизация цифровых и аналоговых каналов осуществляется по общей временной базе с погрешностью не более 100 пс, что позволяет точно определять задержки между управляющими сигналами и аналоговыми откликами в замкнутых системах управления.

• Аналоговые каналы: 4, входное сопротивление 1 МОм || 14 пФ и 50 Ом (программно).
• Чувствительность: 1 мВ/дел – 10 В/дел (шаг 1-2-5) для широкого диапазона сигналов.
• Цифровые каналы: 16, порог -5 В … +5 В (шаг 10 мВ) для любого логического уровня.
• Триггер: более 20 режимов, включая запуск по ширине импульса, по последовательности событий и по коду.
• Синхронизация: общая временная база с аналоговыми каналами, погрешность < 100 пс.

Размеры, масса и генератор

Корпус MSO8104 имеет габариты 410×224×135 мм и массу 4 кг, что является компактным для осциллографа с такой полосой пропускания и функциональным оснащением. Удобные ручки и прорезиненные ножки обеспечивают устойчивость на рабочем столе и простоту транспортировки между лабораториями. 9-дюймовый TFT-дисплей с разрешением 1024×600 пикселей обеспечивает четкое отображение до 4 аналоговых и 16 цифровых сигналов одновременно, с цветовой кодировкой и настраиваемыми цветами для каждого канала. Опциональный встроенный двухканальный генератор сигналов расширяет возможности прибора: он способен формировать синусоидальные, прямоугольные, треугольные и произвольные сигналы с частотой до 50 МГц (для синуса) и 25 МГц (для прямоугольника), что покрывает большинство задач по тестированию аналоговых и цифровых цепей без внешнего оборудования. Генератор может модулироваться по амплитуде, частоте и фазе, а также синхронизироваться с триггером MSO8104 для автоматического тестирования АЧХ и переходных характеристик. Разъемы USB Host, USB Device и LAN (Ethernet) обеспечивают подключение к ПК, запись данных на флэш-накопители и управление по сети в составе автоматизированных измерительных стендов с поддержкой стандартных команд SCPI.

• Габариты: 410×224×135 мм, масса 4 кг — компактный для гигагерцового осциллографа.
• Дисплей: 9" TFT WVGA (1024×600) — высокое разрешение для отображения множества сигналов.
• Встроенный генератор: 2 канала (опция), частота до 50 МГц, с модуляцией и произвольной формой.
• Интерфейсы: USB Host, USB Device, LAN/Ethernet — для автоматизации и сохранения данных.
• Питание: 100-240 В, 50/60 Гц, 60 Вт — с PFC для стабильной работы при колебаниях сети.

В линейке осциллографов Rigol MSO8000 модель MSO8104 является самой мощной по полосе пропускания — 1 ГГц, что значительно превосходит показатели младших моделей: MSO8064 (600 МГц), MSO8054 (500 МГц) и MSO8034 (350 МГц). При всех моделях с одинаковой частотой дискретизации 10 Гвыб/с и глубиной памяти 500 Мточек, MSO8104 отличается возможностью анализа сигналов с высокочастотными гармониками, что критически важно для отладки современных высокоскоростных систем и интерфейсов. В сравнении с версией DS8104 (без цифровых каналов), MSO8104 имеет встроенный 16-канальный логический анализатор, что делает ее незаменимой при разработке систем с большим количеством цифровых шин и управляющих сигналов. Опциональный встроенный двухканальный генератор сигналов и возможность апгрейда полосы пропускания (для некоторых версий) расширяют инвестиционную привлекательность прибора, позволяя наращивать функциональность по мере роста требований. Прибор комплектуется четырьмя пассивными пробниками RP2200 на 1 ГГц, а для работы с цифровыми каналами требуется приобретение логического пробника отдельно. Поверка в составе поставки гарантирует соответствие метрологических характеристик заявленным значениям, включая полосу пропускания 1 ГГц и частоту дискретизации 10 Гвыб/с, что подтверждается свидетельством о поверке, входящим в комплект для версий «с поверкой». MSO8104 способен эффективно решать задачи в области разработки, тестирования и сертификации высокоскоростных систем, обеспечивая инженеров инструментом мирового уровня.
