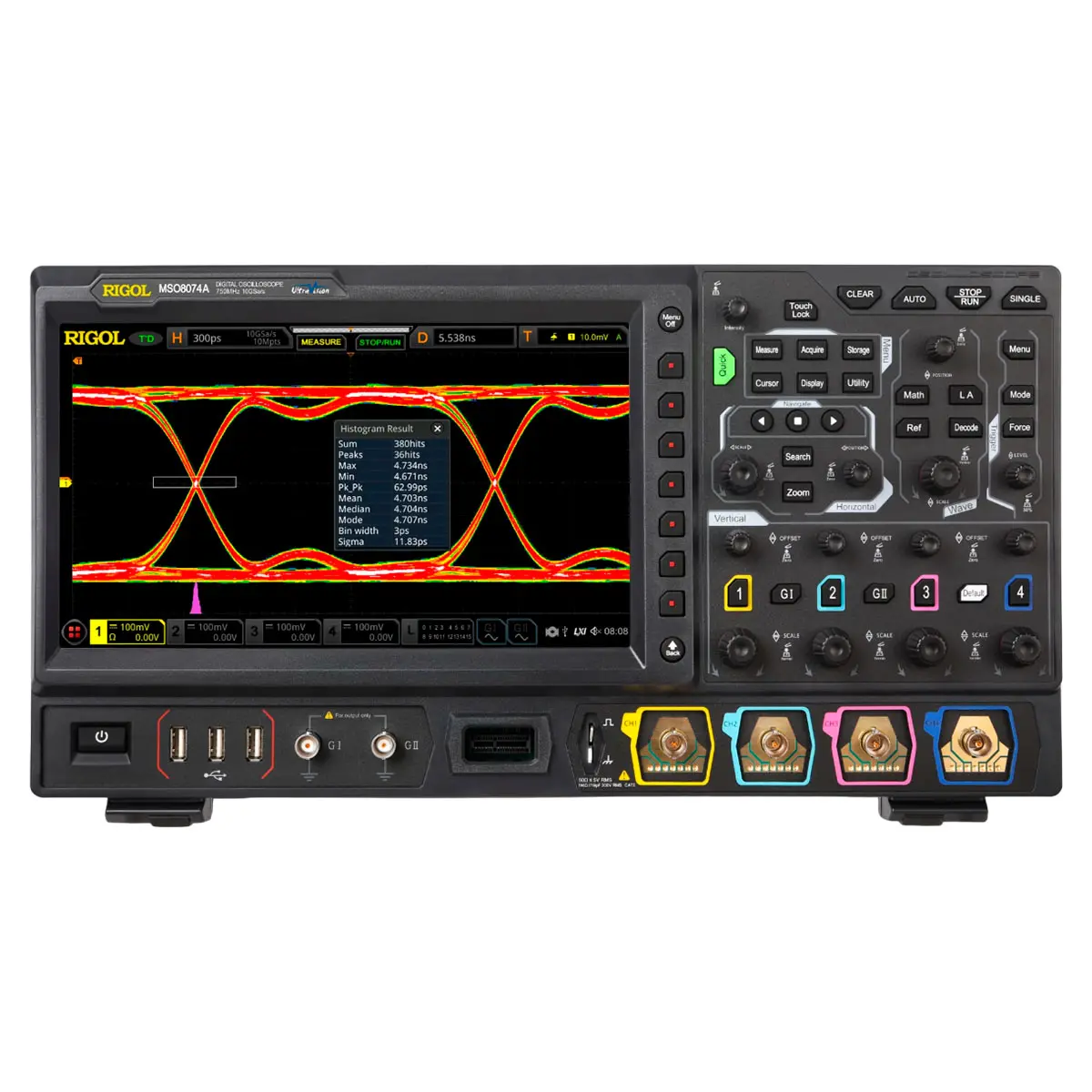

RIGOL MSO8074A цифровой осциллограф смешанных сигналов
Ссылка скопирована
1 356 124 ₽
Срок поставки: под заказ
Бренд
Rigol
Rigol
Гарантия
36 мес.
36 мес.
Артикул
MSO8074A
MSO8074A
Официальный дилер
Сертификат дилера
По описанию
Осциллограф Rigol MSO8074A смешанных сигналов объединяет четыре аналоговых канала с полосой 750 МГц и шестнадцать цифровых каналов, что делает его полноценным инструментом для анализа смешанных цепей. Частота дискретизации MSO8074A достигает 10 Гвыб/с при работе по одному каналу, а максимальная глубина памяти составляет 500 млн точек, что позволяет фиксировать длительные последовательности без потери детализации. Прибор оснащён 10,1-дюймовым сенсорным экраном с мультитач и скоростью захвата свыше 600 000 осциллограмм в секунду, что актуально для поиска редких сбоев. MSO8074A предназначен для отладки цифровых шин, анализа аналоговых сигналов в высокочастотных трактах и решения задач в автомобильной, аэрокосмической и телекоммуникационной отраслях. В линейке Rigol этот осциллограф занимает нишу между чисто аналоговыми моделями и полнофункциональными смешанными анализаторами, предлагая расширенные возможности по работе с цифровыми протоколами.
Аналоговые и цифровые каналы
Осциллограф MSO8074A оснащён четырьмя аналоговыми входами с полосой пропускания 750 МГц при импедансе 50 Ом и 500 МГц при 1 МОм, а также шестнадцатью цифровыми каналами, подключаемыми через пробник RPL2316. Цифровые входы поддерживают установку порогового уровня в диапазоне ±20 В с шагом 10 мВ и настраиваемые группы по 8 каналов, что упрощает работу с различными логическими уровнями — от TTL и CMOS до LVDS и ECL. Вертикальная чувствительность аналоговых каналов MSO8074A варьируется от 1 мВ/дел до 10 В/дел на 1 МОм и до 1 В/дел на 50 Ом, обеспечивая измерение как слабых сигналов, так и мощных импульсов.
- Аналоговых каналов: 4 с полосой 750 МГц (50 Ом) / 500 МГц (1 МОм).
- Цифровых каналов: 16 (D0–D15) с настраиваемым порогом ±20 В.
- Входное сопротивление: 1 МОм ± 1% и 50 Ом ± 4% для аналоговых каналов.
- Максимальное входное напряжение: 300 Вскз (1 МОм), 5 Вскз (50 Ом).
Дискретизация и память
Частота дискретизации MSO8074A в реальном времени составляет 10 Гвыб/с на один аналоговый канал, 5 Гвыб/с на два и 2,5 Гвыб/с на четыре, что гарантирует высокое временное разрешение даже при многоканальных измерениях. Для цифровых каналов максимальная частота дискретизации достигает 1,25 Гвыб/с, а глубина памяти — 62,5 млн точек, что достаточно для анализа длительных пакетов данных. Пиковый детектор MSO8074A захватывает глитчи длительностью от 400 пс, а режимы высокого разрешения позволяют увеличить вертикальное разрешение до 12 бит за счёт снижения полосы пропускания, что полезно при измерении малых сигналов на фоне шумов.
- Максимальная частота дискретизации: 10 Гвыб/с (1 канал), 5 Гвыб/с (2 канала), 2,5 Гвыб/с (4 канала).
- Глубина памяти (аналоговые каналы): 500 млн точек (1 канал), 250 млн (2 канала), 125 млн (4 канала).
- Глубина памяти (цифровые каналы): 62,5 млн точек.
- Режим пикового детектора: захват глитчей от 400 пс.
Экран и управление
MSO8074A оснащён 10,1-дюймовым ёмкостным сенсорным дисплеем с разрешением 1024×600 пикселей и поддержкой мультитач, что позволяет управлять масштабированием, курсорами и настройками напрямую через экран. Интерфейсы включают USB 2.0 (4 хоста, 1 устройство), LAN 10/100/1000 с поддержкой LXI-C, HDMI для вывода на внешний монитор и разъём 10 МГц входа/выхода опорной частоты. Масса MSO8074A составляет 4 кг, а габариты 410×224×135 мм позволяют устанавливать прибор в стандартную стойку 6U, что удобно для стационарных лабораторных комплексов.
- Дисплей: 10,1 дюймов, ёмкостный, мультитач, 1024×600.
- Интерфейсы: USB, LAN, HDMI, 10 МГц вход/выход.
- Габариты: 410×224×135 мм, масса 4 кг.
- Высота для стойки: 6U.
Запуск и измерение
Система запуска MSO8074A включает более десятка типов триггера — по фронту, импульсу, скорости нарастания, видео, шаблону, длительности, тайм-ауту, ранту, окну, задержке, настройке/удержанию и N-му фронту, что покрывает практически все сценарии отладки. Опционально доступно декодирование протоколов RS232/UART, I2C, SPI, CAN, CAN-FD, LIN, FlexRay, I2S и MIL-STD-1553, а также анализ глазковых диаграмм и джиттера. Автоматические измерения MSO8074A включают 41 параметр, в том числе временные и амплитудные характеристики, а математическая обработка позволяет выполнять FFT с длиной записи до 1 млн точек.
- Типы запуска: по фронту, импульсу, скорости нарастания, видео, шаблону и др.
- Декодирование протоколов: RS232, I2C, SPI, CAN, LIN, FlexRay, I2S, MIL-STD-1553 (опции).
- Автоматических измерений: 41 параметр, до 10 одновременно.
- Математика: FFT до 1 млн точек, фильтрация, интегрирование, дифференцирование.
По сравнению с младшей моделью MSO8054A, осциллограф MSO8074A предлагает более широкую полосу пропускания (750 МГц против 500 МГц) и расширенные возможности по анализу цифровых сигналов, включая поддержку дополнительных протоколов. В отличие от чисто аналоговых приборов серии DS8000, MSO8074A даёт возможность одновременного наблюдения временных диаграмм цифровых шин и аналоговых форм сигналов, что критично при отладке встраиваемых систем и микроконтроллерных устройств.
Покупка RIGOL MSO8074A цифровой осциллограф смешанных сигналов в BESTKIP
Купить RIGOL MSO8074A цифровой осциллограф смешанных сигналов можете в BESTKIP — оформите заказ на сайте или запросите коммерческое предложение.
- В наличии — оформление после подтверждения менеджером.
- Счёт и КП — для юрлиц и тендеров.
- Техническая консультация — подскажем, когда MSO8074A оптимален, а когда стоит рассмотреть другую модель линейки.
a:2:{s:4:"TEXT";s:74304:"
| RIGOL MSO8074A | |
|---|---|
| Полоса пропускания (- 3дБ) Zвх = 50 м (50 Ω) Zвх = 1 МОм (High Z) | 750 МГц 500 МГц |
| Расчетное время нарастания | ≤ 556 пс |
| Количество входных каналов | 4 аналоговых входа 1 внешний вход запуска 16 цифровых каналов (требуется 16 канальный пробник RPL2316) |
| Количество выходных каналов генератора сигналов произвольной формы | 2 (опция MSO8000-AWG) |
| Режим выборки | выборка в реальном времени |
| Максимальная частота дискретизации | 10 Гвыб/с (1 канал) 5 Гвыб/с (2 канала) 2,5 Гвыб/с (4 канала) |
| Максимальная глубина памяти | 500 млн. точек (1 аналоговый канал) 250 млн. точек (2 аналоговых канала) 125 млн. точек (4 аналоговых канала) 62,5 млн. точек (16 цифровых каналов) |
| Максимальная скорость захвата сигнала | > 600 000 осц/с |
| Вертикальное разрешение | 8 бит |
| Аппаратная запись и воспроизведение сигналов в реальном времени | 450 000 кадров (одноканальный режим) |
| Пиковый детектор | захват глитчей от 400 пс |
| Тип и размер дисплея | 10,1 дюймовый емкостный экран с функцией мультитач/управление жестами |
| Разрешение дисплея | 1024 х 600 пикселей |
| Система вертикального отклонения аналоговых каналов | |
| Входная связь | по постоянному току, переменному току или заземление |
| Входной импеданс | 1 МОм ± 1%, 50 Ом ± 4% |
| Входная емкость | 19 пФ ± 3 пФ |
| Коэффициент деления пробников | 0,0001X, 0,0002X, 0,0005X, 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X и 50000X |
| Автоматическое определение пробников | да, производства RIGOL |
| Максимальное входное напряжение | |
| 1 МОм | 300 Вскз или 400 Впик |
| 50 Ом | 5 Вскз |
| Чувствительность по вертикали | |
| 1 МОм | от 1 мВ/дел до 10 В/дел |
| 50 Ом | от 1 мВ/дел до 1 В/дел |
| Диапазон смещения по постоянному току | |
| 1 МОм | ± 1 В (1 мВ/дел - 50 мВ/дел) ± 30 В (51 мВ/дел - 260 мВ/дел) ± 100 В (265 мВ/дел - 10 В/дел) |
| 50 Ом | ± 1 В (1 мВ/дел - 100 мВ/дел) ± 4 В (102 мВ/дел - 1 В/дел) |
| Динамический диапазон | ± 5 делений (8 бит) |
| Относительная погрешность усиления по постоянному току | ± 2% от всей шкалы |
| Изоляция/развязка между каналами | ≥100:1 (от DC до 1 ГГц) ≥30:1 (>1 ГГц) |
| Напряжение пробоя статическим напряжением ESD | ±8 кВ (на BNC входе) |
| Система вертикального отклонения цифровых каналов | |
| Количество каналов | 16 входных каналов (D0~D15) (2 группы: D0~D7, D8~D15) |
| Диапазон установления порогового уровня | ±20,0 В, с шагом 10 мВ |
| Точность установки порогового уровня | ± (100 мВ + 3% установленного порога) |
| Поддерживаемые протоколы | TTL (1,4 В), CMOS 5,0(2,5 В), CMOS 3,3(1,65 В), CMOS 2,5(1,25 В), CMOS 1,8(0,9 В), ECL(-1,3 В),PECL(3,7 В), LVDS(1,2 ВV), 0,0V User (настраиваемый порог для 8 каналов в группе) |
| Максимальное входное напряжение | ± 40 В пик-пик CAT I |
| Максимальный динамический диапазон входных напряжений | ±10 В + пороговое значение |
| Минимальный диапазон изменения входных напряжений | 500 мВ пик-пик |
| Входной сопротивление | 101 кОм |
| Входная емкость пробника | 8 пФ |
| Вертикальное разрешение | 1 бит |
| Режим повышенного вертикального разрешения | |
| Разрешение | 9 бит | 10 бит | 11 бит | 12 бит | |
| Полоса пропускания | 10 Гвыб/с | 750 МГц | 500 МГц | 250 МГц | 125 МГц |
| 5 Гвыб/с | 500 МГц | 250 МГц | 125 МГц | 62,5 МГц | |
| 2,5 Гвыб/с | 250 МГц | 125 МГц | 62,5 МГц | 31,25 МГц | |
| Горизонтальная развертка аналоговых каналов | |
|---|---|
| Диапазон временной развертки | от 500 пс/дел до 1000 с/дел |
| Разрешение по времени | 2 пс |
| Погрешность частоты опорного генератора | ± 1х10-6 ± 2х10-6/год |
| Диапазон межканальной коррекции смещения | ± 100 нс |
| Горизонтальная развертка цифровых каналов | |
| Минимальная длительность детектируемого импульса | 3,2 нс |
| Максимальная входная частота | 500 МГц |
| Межканальная задержка | 1 нс (тип), 2 нс (макс) |
| Система захвата | |
| Максимальная частота дискретизации аналоговых каналов | 10 Гвыб/с (1 канал) 5 Гвыб/с (2 канала) 2,5 Гвыб/с (4 канала) – макс. полоса пропускания – до 1 ГГц |
| Максимальная глубина памяти для аналоговых каналов | 500 млн. точек (1 аналоговый канал) 250 млн. точек (2 аналоговых канала) 125 млн. точек (4 аналоговых канала) |
| Максимальная частота дискретизации для всех цифровых каналов | 1,25 Гвыб/с |
| Максимальная глубина памяти для всех цифровых каналов | 62,5 млн. точек |
| Режимы захвата | обычный – по умолчанию |
| пиковый детектор – захват глитчей до 400 пс | |
| среднеквадратический детектор – 2, 4, 8, 16…65536 точек усреднения | |
| высокого разрешения – 9 – 12 бит | |
| Система запуска/синхронизации | |
| Источник сигнала запуска | аналоговые каналы (1 – 4), внешний вход, питающая сеть переменного тока |
| Режим запуска | автоматический, нормальный, одиночный |
| Диапазон удержания | от 8 нс до 10 с |
| Полоса пропускания системы запуска | |
| Внутренний источник запуска | полоса пропускания аналоговых входов |
| Внешний вход запуска | 200 МГц |
| Чувствительность системы запуска | |
| Внутренний источник запуска | 0,5 деления; ≥50 мВ/дел |
| Внешний вход запуска | 200 мВ пик-пик (DC – 100 МГц); 500 мВ пик-пик (100 МГц – 200 МГц) |
| Импеданс внешнего входа запуска | 50 Ω |
| Диапазон установки порога срабатывания запуска | |
| Внутренний источник запуска | ± 5 делений от центра экрана |
| Внешний вход запуска | ± 8 В |
| Питающая сеть переменного тока | фиксированное значение 50% |
| Типы запуска | по фронту, по импульсу, по скорости нарастания, по видео, по шаблону, по продолжительности, по тайм-ауту, по ранту, по окну, по задержке, по настройке/удержанию, по N-му фронту |
| Запуск и декодирование по сигналам протоколов передачи данных | RS232/UART: MSO8000-COMP (опция) I2C, SPI: MSO8000-EMBD (опция) CAN, CAN-FD, LIN: MSO8000-AUTO (опция) FlexRay: MSO8000-FLEX (опция) I2S: MSO8000-AUDIO (опция) MIL-STD-1553: MSO8000-AERO (опция) |
| Поиск и навигация | |
| Виды поиска | по переднему фронту, по импульсу, по ранту (сигналу неопределенного уровня), по скорости нарастания, по RS232, по I2C, по SPI |
| Источник | любой аналоговый канал |
| Отображение результатов | таблица событий или навигация |
| Копирование | установок из аналогового канала в канал синхронизации и обратно |
| Навигация | воспроизведение из памяти: просмотр сигналов из памяти с помощью навигационных клавиш, прокрутка сохраненных данных сигнала, поддержка просмотра на трех скоростях. Воспроизведение в режиме ZOOM: просмотр сведений о сигналах с помощью навигационных клавиш, автоматическое панорамирование окна ZOOM, поддерживающее просмотр на трех скоростях. Воспроизведение записи: воспроизведение записанных сигналов с помощью клавиш управления. Навигация по событию: использует клавиши управления для прокрутки поиска по результату события |
| Измерения | |
| Режим повышенного вертикального разрешения | |
| Курсорные измерения | количество курсоров | 2 пары XY курсоров |
|---|---|---|
| ручной режим | девиация амплитуды между курсорами (ΔY) Девиация времени между курсорами (ΔX) Обратная величина ΔX (Гц) (1/ΔX) | |
| режим отслеживания | фиксация оси Y для отслеживания напряжения точки сигнала оси X и значения времени Фиксация оси X для отслеживания напряжения точки сигнала оси Y и значения времени | |
| автоматические измерения | Отображение курсоров во время автоматических измерений | |
| XY измерения | измерение параметров напряжения соответствующих осциллограммы каналов в режиме временной развертки XY. X = канал 1, Y = канал 2 | |
| Автоматические измерения | количество измерений | 41 тип измерений, с одновременным отображением до 10 измерений |
| источник измерений | аналоговые каналы 1-4, Math1- Math4, цифровые каналы D0-D16 | |
| режим измерений | обычный, повышенной точности | |
| диапазон измерений | основной (Main), с увеличением (ZOOM), курсорный (Cursor) | |
| все измерения | отображение до 33 измеренных параметров для текущего измеряемого канала, результаты измерений обновляются непрерывно, возможность смены измеряемого канала | |
| по вертикальной оси | V max, V min, V pp, V top, V base, V amp, V upper, V mid, V lower, V avg, V RMS, Per. V RMS, уровень искажений после фронта/спада импульса(Overshoot), уровень искажений перед фронтом/спадом импульса (Preshoot), площадь (Area), Period Area и стандартную девиацию (Std Dev). | |
| по горизонтальной оси | Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, and -Slew Rate | |
| другие | Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), and Phase(A↓-B↓) | |
| анализ | частотомер, цифровой вольтметр, анализ мощности (опция MSO8000-PWR), гистограмма, триггер по зоне, глазковая диаграмма и анализ джиттера (опция MSO8000-JITTER) | |
| статистика величин | текущее, среднее, максимальное, минимальное, стандартное отклонение, время статистического анализа | |
| Математическая обработка сигналов | ||
| Количество отображаемых математических операций | 4 одновременно | |
| Операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, интегрирование, дифференцирование, извлечение квадратного корня, Lg, Ln, Exp, Abs, AX+B, ФНЧ, ФВЧ, ПФ, РФ | |
| Расширенное БПФ | длина записи | 1 Мвыб максимум |
| тип окна | прямоугольное, Блэкмана-Харриса, Хэннинга (по умолчанию), Хэмминга, с плоской вершиной, треугольное | |
| поиск пиков | до 15 пиков. Определяется порогом, установленным пользователем | |
| Анализ осциллограмм | |
|---|---|
| Запись сигналов | сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 450 000 |
| Тест "Годен/Не годен" | сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие "Годен/Не годен" может включать немедленную остановку захвата, звуковой сигнал и снимок экрана |
| Гистограмма | гистограмма сигнала предоставляет группу данных, показывая, сколько раз сигнал попадает в определенный диапазон областей на экране. Гистограмма показывает не только распределение попаданий, но и обычную статистику измерений |
| Цветовая гамма | обеспечение трехмерного представления для сигналов цветовой градации |
| Построение глазковой диаграммы в реальном времени (опция MSO8000-JITTER) | измерения параметров тактовых сигналов, сигналов данных, анализ отклонения технических характеристик аосстановление тактовой частоты для программного обеспечения, постоянные часы, PLL первого порядка, PLL второго порядка и заданный такт Тип: полностью автоматический, полуавтоматический и ручной Измеряемые параметры глазковой диаграммы: один уровень, нулевой уровень, высота глаза, ширина глаза, амплитуда глаза, процент пересечения, Q-фактор |
| Анализ джиттера (опция MSO8000-JITTER) | измерения тактового сигнала или сигнала данных во времени, анализ отклонения технических характеристик Восстановление тактовой частоты для программного обеспечения, постоянные часы, PLL первого порядка, PLL второго порядка и заданный такт тип: полностью автоматический, полуавтоматический и ручной Типы анализа джиттера: TIE, цикл к циклу, + ширина к + ширине и –ширина к -ширине Отображение измерений: тренд, гистограмма и спектр |
| Декодирование протоколов последовательных шин | |
| Количество одновременно отображаемых декодированных протоколов | 4 |
| Виды декодируемых протоколов | в базовой комплектации: параллельный Опционально: RS232/UART, I2C, SPI, LIN, CAN, CAN-FD, FlexRay, I2S, and MILSTD-1553 |
| Генератор сигналов произвольной формы (опция MSO8000-AWG) | |
| Количество каналов | 2 |
| Частота дискретизации | 200 Мвыб/с |
| Разрешение по вертикали | 14 бит |
| Максимальная выходная частота | 25 МГц |
| Стандартные прошитые функции сигналов | синусоидальный, меандр, пилообразный, импульсный, постоянное напряжение, шум |
| Синусоидальный | частотный диапазон | от 100 мГц до 25 МГц |
|---|---|---|
| неравномерность АЧХ | ± 0,5 дБ (относительно 1 кГц) | |
| гармонические искажения | - 40 дБн | |
| негармонические искажения | - 40 дБн | |
| коэффициент гармоник | 1 % | |
| отношение сигнал/шум | 40 дБ | |
| Меандр/импульсы | частотный диапазон | меандр: от 100 мГц до 15 МГц |
| импульсы: от 100 мГц до 1 МГц | ||
| время нарастания/спада | <15 нс | |
| выбросы переходного процесса Overshoot | < 20% | |
| длительность | меандр: 50% | |
| импульсы: от 2% до 98%, настраиваемое | ||
| разрешение длительности импульса | 1% или 10 нс (большее из этих значений) | |
| минимальная длительность импульса | 20 нс | |
| разрешение длительности импульса | 5 нс | |
| джиттер | 5 нс | |
| Пилообразный | частотный диапазон | от 100 мГц до 100 кГц |
| линейность | 1% | |
| симметричность | от 1% до 100% | |
| Шум | частотный диапазон | > 25 МГц |
| Встроенные функции | частотный диапазон | от 100 мГц до 1 МГц |
| Сигналы произвольной формы | частотный диапазон | от 100 мГц до 10 МГц |
| длина генерируемого сигнала | от 2 до 16 000 точек | |
| поддержка сохраненных и загружаемых форм | да | |
| Частота | погрешность | 100 х10-6 (<10 кГц), 50 х10-6 (>10 кГц) |
| разрешение | 100 мГц или 4 разряда (большее из этих значений) | |
| Амплитуда | выходной/динамический диапазон | 20 мВ пик-пик~5 В пик-пик (HighZ), 10 мВ пик-пик~2,5 В пик-пик (50 Ω) |
| разрешение | 100 мкВ или 3 разряда (большее из этих значений) | |
| погрешность | ± (2% от установл. знач.+ 1 мВ) (F=1 кГц) | |
| Смещение постоянной составляющей | диапазон | ±2,5 В (HighZ), ±1,25 В (50 Ω) |
| разрешение | 100 мкВ или 3 разряда (большее из этих значений) | |
| точность | ± (2% от установл. знач. +5 мВ+0,5% от значения амплитуды) | |
| Модуляция | АМ | формы модулирующего сигнала: синус, меандр, треугольник, шум |
| модулирующие частоты: от 1 Гц до 50 кГц | ||
| глубина модуляции: от 0% до 120% | ||
| ЧМ | формы модулирующего сигнала: синус, меандр, треугольник, шум | |
| модулирующие частоты: от 1 Гц до 50 кГц | ||
| смещение модуляции: 1 Гц относительно несущей частоты | ||
| частотная манипуляция | модулирующая форма волны: 50% заполнения меандра | |
| модулирующие частоты: от 1 Гц до 50 кГц | ||
| шаг перестройки частоты – от 100 мГц до несущей частоты | ||
| Развертка | линейная, логарифмическая, пошаговая | |
| время развертки | от 1 мс до 500 с | |
| начальная и конечная частоты развертки | любые, в пределах рабочей полосы частот | |
| Пакетный режим | N –циклов, непрерывная | |
| кол-во циклов | от 1 до 1 000 000 | |
| период | от 1 мкс до 500 с | |
| задержка | от 0 до 500 с | |
| источник запуска | внутренний, ручной |
| Цифровой вольтметр | |
|---|---|
| Рабочий вход | любой аналоговый канал |
| Измеряемые величины | DC, AC+DC скз, AC скз |
| Разрешение | ACV/DCV: 3 разряда |
| Звуковой индикатор превышения пределов измерений | в наличии |
| Пределы измерений | отображает последние результаты измерений на диаграмме и отображает пределы измерений в первые 3 секунды |
| Режим повышенного вертикального разрешения | |
| Высокоточный цифровой частотомер | ||
|---|---|---|
| Рабочий вход | любой аналоговый канал, любой цифровой канал, канал синхронизации | |
| Измеряемые величины | частота, период, сумматор | |
| Частотомер | разрешение | макс. 6 разрядов, определяется пользователем |
| максимальная измеряемая частота | предельная рабочая частота аналогового канала или 2,5 ГГц (меньшее из значений) | |
| Сумматор | 48-разрядов | |
| cчитает количество нарастающих фронтов | ||
| Источник опорной частоты | внутренний | |
| Дисплей | |
|---|---|
| Тип и размер встроенного дисплея | 10,1-дюймовый сенсорный дисплей с управлением "Multi-Touch" |
| Разрешение встроенного дисплея | 1024 х 600 пикселей |
| Масштабная сетка | 10 делений по вертикали х 8 делений по горизонтали |
| Послесвечение | Выключено; Бесконечное послесвечение; Настраиваемое послесвечение (от 100 мс до 10 с) |
| Яркость | 256 градаций (LCD, HDMI) |
| Интерфейсы | |
| USB 2.0 host | 4 (3 на передней панели и 1 на задней панели) |
| USB 2.0 device | 1 на задней панели, совместим с USB Test and Measurement Class (USBTMC) |
| LAN | 1 на задней панели, 10/100/1000-порт, поддержка LXI-C |
| GPIB Interface | IEEE488.2, GPIB-USB адаптер (опция USB-GPIB) |
| Web Remote Control | Поддержка интерфейса веб-контроля (по IP-адресу) |
| AUX выход | Выход синхронизации BNC на задней панели / выход сигнала теста "Годен/негоден" |
| 10 МГц вход/выход | Вход/выход источника опорной частоты, BNC-разъем на задней панели, 50 Ω |
| HDMI видео выход | 1 на задней панели, HDMI 1.4b, A вилка. Подключение внешнего монитора или проектора |
| Выход компенсации пробника | 1 кГц, 3 В пик-пик, меандр |
| Электропитание | |
| Напряжение и сила тока сети питания | 100 В – 240 В, 45 – 440 Гц |
| Максимальная потребляемая мощность | 200 Вт |
| Условия окружающей среды | |
| Диапазон рабочих температур | от 0°C до +50°C |
| Диапазон температур хранения | от -30°C до +70°C |
| Относительная влажность | не более 90% |
| Массогабаритные параметры | |
| Габаритные размеры | 410 х 224 х 135 мм |
| Высота для монтажа в измерительную стойку | 6U |
| Вес | 4 кг |
| Разрешение | 9 бит | 10 бит | 11 бит | 12 бит | |
| Полоса пропускания | 10 Гвыб/с | 750 МГц | 500 МГц | 250 МГц | 125 МГц |
| 5 Гвыб/с | 500 МГц | 250 МГц | 125 МГц | 62,5 МГц | |
| 2,5 Гвыб/с | 250 МГц | 125 МГц | 62,5 МГц | 31,25 МГц | |
| Горизонтальная развертка аналоговых каналов | |
|---|---|
| Диапазон временной развертки | от 500 пс/дел до 1000 с/дел |
| Разрешение по времени | 2 пс |
| Погрешность частоты опорного генератора | ± 1х10-6 ± 2х10-6/год |
| Диапазон межканальной коррекции смещения | ± 100 нс |
| Горизонтальная развертка цифровых каналов | |
| Минимальная длительность детектируемого импульса | 3,2 нс |
| Максимальная входная частота | 500 МГц |
| Межканальная задержка | 1 нс (тип), 2 нс (макс) |
| Система захвата | |
| Максимальная частота дискретизации аналоговых каналов | 10 Гвыб/с (1 канал) 5 Гвыб/с (2 канала) 2,5 Гвыб/с (4 канала) – макс. полоса пропускания – до 1 ГГц |
| Максимальная глубина памяти для аналоговых каналов | 500 млн. точек (1 аналоговый канал) 250 млн. точек (2 аналоговых канала) 125 млн. точек (4 аналоговых канала) |
| Максимальная частота дискретизации для всех цифровых каналов | 1,25 Гвыб/с |
| Максимальная глубина памяти для всех цифровых каналов | 62,5 млн. точек |
| Режимы захвата | обычный – по умолчанию |
| пиковый детектор – захват глитчей до 400 пс | |
| среднеквадратический детектор – 2, 4, 8, 16…65536 точек усреднения | |
| высокого разрешения – 9 – 12 бит | |
| Система запуска/синхронизации | |
| Источник сигнала запуска | аналоговые каналы (1 – 4), внешний вход, питающая сеть переменного тока |
| Режим запуска | автоматический, нормальный, одиночный |
| Диапазон удержания | от 8 нс до 10 с |
| Полоса пропускания системы запуска | |
| Внутренний источник запуска | полоса пропускания аналоговых входов |
| Внешний вход запуска | 200 МГц |
| Чувствительность системы запуска | |
| Внутренний источник запуска | 0,5 деления; ≥50 мВ/дел |
| Внешний вход запуска | 200 мВ пик-пик (DC – 100 МГц); 500 мВ пик-пик (100 МГц – 200 МГц) |
| Импеданс внешнего входа запуска | 50 Ω |
| Диапазон установки порога срабатывания запуска | |
| Внутренний источник запуска | ± 5 делений от центра экрана |
| Внешний вход запуска | ± 8 В |
| Питающая сеть переменного тока | фиксированное значение 50% |
| Типы запуска | по фронту, по импульсу, по скорости нарастания, по видео, по шаблону, по продолжительности, по тайм-ауту, по ранту, по окну, по задержке, по настройке/удержанию, по N-му фронту |
| Запуск и декодирование по сигналам протоколов передачи данных | RS232/UART: MSO8000-COMP (опция) I2C, SPI: MSO8000-EMBD (опция) CAN, CAN-FD, LIN: MSO8000-AUTO (опция) FlexRay: MSO8000-FLEX (опция) I2S: MSO8000-AUDIO (опция) MIL-STD-1553: MSO8000-AERO (опция) |
| Поиск и навигация | |
| Виды поиска | по переднему фронту, по импульсу, по ранту (сигналу неопределенного уровня), по скорости нарастания, по RS232, по I2C, по SPI |
| Источник | любой аналоговый канал |
| Отображение результатов | таблица событий или навигация |
| Копирование | установок из аналогового канала в канал синхронизации и обратно |
| Навигация | воспроизведение из памяти: просмотр сигналов из памяти с помощью навигационных клавиш, прокрутка сохраненных данных сигнала, поддержка просмотра на трех скоростях. Воспроизведение в режиме ZOOM: просмотр сведений о сигналах с помощью навигационных клавиш, автоматическое панорамирование окна ZOOM, поддерживающее просмотр на трех скоростях. Воспроизведение записи: воспроизведение записанных сигналов с помощью клавиш управления. Навигация по событию: использует клавиши управления для прокрутки поиска по результату события |
| Измерения | |
| Режим повышенного вертикального разрешения | |
| Курсорные измерения | количество курсоров | 2 пары XY курсоров |
|---|---|---|
| ручной режим | девиация амплитуды между курсорами (ΔY) Девиация времени между курсорами (ΔX) Обратная величина ΔX (Гц) (1/ΔX) | |
| режим отслеживания | фиксация оси Y для отслеживания напряжения точки сигнала оси X и значения времени Фиксация оси X для отслеживания напряжения точки сигнала оси Y и значения времени | |
| автоматические измерения | Отображение курсоров во время автоматических измерений | |
| XY измерения | измерение параметров напряжения соответствующих осциллограммы каналов в режиме временной развертки XY. X = канал 1, Y = канал 2 | |
| Автоматические измерения | количество измерений | 41 тип измерений, с одновременным отображением до 10 измерений |
| источник измерений | аналоговые каналы 1-4, Math1- Math4, цифровые каналы D0-D16 | |
| режим измерений | обычный, повышенной точности | |
| диапазон измерений | основной (Main), с увеличением (ZOOM), курсорный (Cursor) | |
| все измерения | отображение до 33 измеренных параметров для текущего измеряемого канала, результаты измерений обновляются непрерывно, возможность смены измеряемого канала | |
| по вертикальной оси | V max, V min, V pp, V top, V base, V amp, V upper, V mid, V lower, V avg, V RMS, Per. V RMS, уровень искажений после фронта/спада импульса(Overshoot), уровень искажений перед фронтом/спадом импульса (Preshoot), площадь (Area), Period Area и стандартную девиацию (Std Dev). | |
| по горизонтальной оси | Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, and -Slew Rate | |
| другие | Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), and Phase(A↓-B↓) | |
| анализ | частотомер, цифровой вольтметр, анализ мощности (опция MSO8000-PWR), гистограмма, триггер по зоне, глазковая диаграмма и анализ джиттера (опция MSO8000-JITTER) | |
| статистика величин | текущее, среднее, максимальное, минимальное, стандартное отклонение, время статистического анализа | |
| Математическая обработка сигналов | ||
| Количество отображаемых математических операций | 4 одновременно | |
| Операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, интегрирование, дифференцирование, извлечение квадратного корня, Lg, Ln, Exp, Abs, AX+B, ФНЧ, ФВЧ, ПФ, РФ | |
| Расширенное БПФ | длина записи | 1 Мвыб максимум |
| тип окна | прямоугольное, Блэкмана-Харриса, Хэннинга (по умолчанию), Хэмминга, с плоской вершиной, треугольное | |
| поиск пиков | до 15 пиков. Определяется порогом, установленным пользователем | |
| Анализ осциллограмм | |
|---|---|
| Запись сигналов | сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 450 000 |
| Тест "Годен/Не годен" | сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие "Годен/Не годен" может включать немедленную остановку захвата, звуковой сигнал и снимок экрана |
| Гистограмма | гистограмма сигнала предоставляет группу данных, показывая, сколько раз сигнал попадает в определенный диапазон областей на экране. Гистограмма показывает не только распределение попаданий, но и обычную статистику измерений |
| Цветовая гамма | обеспечение трехмерного представления для сигналов цветовой градации |
| Построение глазковой диаграммы в реальном времени (опция MSO8000-JITTER) | измерения параметров тактовых сигналов, сигналов данных, анализ отклонения технических характеристик аосстановление тактовой частоты для программного обеспечения, постоянные часы, PLL первого порядка, PLL второго порядка и заданный такт Тип: полностью автоматический, полуавтоматический и ручной Измеряемые параметры глазковой диаграммы: один уровень, нулевой уровень, высота глаза, ширина глаза, амплитуда глаза, процент пересечения, Q-фактор |
| Анализ джиттера (опция MSO8000-JITTER) | измерения тактового сигнала или сигнала данных во времени, анализ отклонения технических характеристик Восстановление тактовой частоты для программного обеспечения, постоянные часы, PLL первого порядка, PLL второго порядка и заданный такт тип: полностью автоматический, полуавтоматический и ручной Типы анализа джиттера: TIE, цикл к циклу, + ширина к + ширине и –ширина к -ширине Отображение измерений: тренд, гистограмма и спектр |
| Декодирование протоколов последовательных шин | |
| Количество одновременно отображаемых декодированных протоколов | 4 |
| Виды декодируемых протоколов | в базовой комплектации: параллельный Опционально: RS232/UART, I2C, SPI, LIN, CAN, CAN-FD, FlexRay, I2S, and MILSTD-1553 |
| Генератор сигналов произвольной формы (опция MSO8000-AWG) | |
| Количество каналов | 2 |
| Частота дискретизации | 200 Мвыб/с |
| Разрешение по вертикали | 14 бит |
| Максимальная выходная частота | 25 МГц |
| Стандартные прошитые функции сигналов | синусоидальный, меандр, пилообразный, импульсный, постоянное напряжение, шум |
| Синусоидальный | частотный диапазон | от 100 мГц до 25 МГц |
|---|---|---|
| неравномерность АЧХ | ± 0,5 дБ (относительно 1 кГц) | |
| гармонические искажения | - 40 дБн | |
| негармонические искажения | - 40 дБн | |
| коэффициент гармоник | 1 % | |
| отношение сигнал/шум | 40 дБ | |
| Меандр/импульсы | частотный диапазон | меандр: от 100 мГц до 15 МГц |
| импульсы: от 100 мГц до 1 МГц | ||
| время нарастания/спада | <15 нс | |
| выбросы переходного процесса Overshoot | < 20% | |
| длительность | меандр: 50% | |
| импульсы: от 2% до 98%, настраиваемое | ||
| разрешение длительности импульса | 1% или 10 нс (большее из этих значений) | |
| минимальная длительность импульса | 20 нс | |
| разрешение длительности импульса | 5 нс | |
| джиттер | 5 нс | |
| Пилообразный | частотный диапазон | от 100 мГц до 100 кГц |
| линейность | 1% | |
| симметричность | от 1% до 100% | |
| Шум | частотный диапазон | > 25 МГц |
| Встроенные функции | частотный диапазон | от 100 мГц до 1 МГц |
| Сигналы произвольной формы | частотный диапазон | от 100 мГц до 10 МГц |
| длина генерируемого сигнала | от 2 до 16 000 точек | |
| поддержка сохраненных и загружаемых форм | да | |
| Частота | погрешность | 100 х10-6 (<10 кГц), 50 х10-6 (>10 кГц) |
| разрешение | 100 мГц или 4 разряда (большее из этих значений) | |
| Амплитуда | выходной/динамический диапазон | 20 мВ пик-пик~5 В пик-пик (HighZ), 10 мВ пик-пик~2,5 В пик-пик (50 Ω) |
| разрешение | 100 мкВ или 3 разряда (большее из этих значений) | |
| погрешность | ± (2% от установл. знач.+ 1 мВ) (F=1 кГц) | |
| Смещение постоянной составляющей | диапазон | ±2,5 В (HighZ), ±1,25 В (50 Ω) |
| разрешение | 100 мкВ или 3 разряда (большее из этих значений) | |
| точность | ± (2% от установл. знач. +5 мВ+0,5% от значения амплитуды) | |
| Модуляция | АМ | формы модулирующего сигнала: синус, меандр, треугольник, шум |
| модулирующие частоты: от 1 Гц до 50 кГц |
