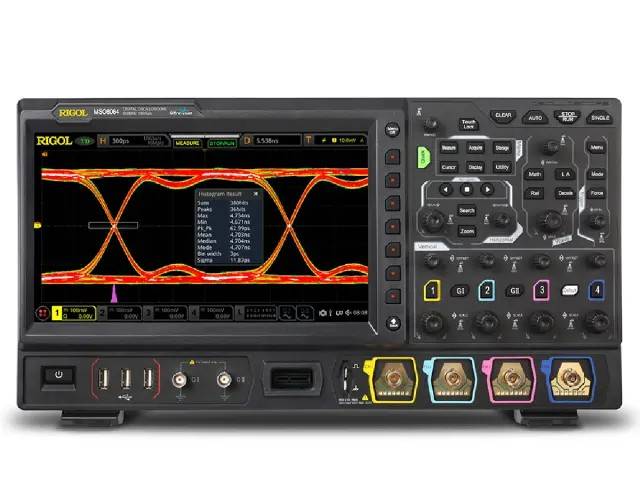

RIGOL MSO8064 цифровой осциллограф смешанных сигналов

Осциллограф Rigol MSO8064 смешанных сигналов представляет собой гибридный цифровой прибор с аналоговой полосой пропускания 600 МГц, оснащенный четырьмя аналоговыми и шестнадцатью цифровыми каналами для комплексного анализа сложных систем. Частота дискретизации в реальном времени достигает 10 Гвыб/с при использовании одного канала, что позволяет восстанавливать сигналы с высокой точностью вплоть до единиц наносекунд. Глубина памяти до 500 Мточек на канал обеспечивает захват длительных временных интервалов без потери разрешения, что особенно важно при отладке микроконтроллерных и встроенных систем. MSO8064 отличается от младших моделей серии расширенными возможностями синхронизации и анализа, предоставляя инженеру полный набор инструментов для одновременного контроля аналоговых и логических уровней. Данный осциллограф ориентирован на задачи разработки, сервисного обслуживания и производственного тестирования устройств с интенсивным цифровым трафиком и смешанными сигнальными интерфейсами.

Многоканальный захват

Осциллограф MSO8064 обеспечивает высокую плотность каналов: четыре аналоговых входа с полосой 600 МГц дополнены 16 цифровыми логическими каналами, что позволяет исследовать до 20 сигналов одновременно. Цифровые каналы имеют настраиваемые пороговые уровни, что упрощает сопряжение с различными логическими семействами, включая ТТЛ, КМОП и LVDS. Частота дискретизации распределяется адаптивно в зависимости от загрузки каналов:

• 1 канал: 10 Гвыб/с — максимальная производительность для одиночных высокочастотных измерений.
• 2 канала: 5 Гвыб/с — баланс между скоростью и количеством одновременно анализируемых сигналов.
• 4 канала: 2,5 Гвыб/с — достаточная частота для большинства многоканальных задач с четырьмя аналоговыми входами.

Глубокая память

Максимальная длина записи MSO8064 составляет 500 Мточек при использовании одного канала, что позволяет сохранять осциллограммы с высоким временным разрешением на протяжении миллисекундных интервалов. При работе с двумя каналами память уменьшается до 250 Мточек, а при задействовании всех четырёх аналоговых каналов — до 125 Мточек на канал. Такой объем памяти критичен при поиске редких аномалий в последовательных шинах (I²C, SPI, UART) и при анализе переходных процессов в силовой электронике. Скорость захвата осциллограмм достигает 600 000 осц/с, что значительно повышает вероятность фиксации кратковременных выбросов и сбоев, особенно в режиме последовательного захвата.

• Глубина памяти: 500 Мточек (1 канал), 250 Мточек (2 канала), 125 Мточек (4 канала).
• Скорость захвата: 600 000 осц/с.
• Режимы триггера: поддержка запуска по фронту, импульсу, видео и другим событиям.

Аналоговые параметры

Аналоговые каналы MSO8064 имеют входной импеданс 1 МОм и 50 Ом с возможностью переключения, что позволяет подключать как пассивные пробники, так и высокочастотные активные зонды. Чувствительность по вертикали настраивается от 1 мВ/дел до 10 В/дел, что покрывает широкий диапазон уровней сигналов — от слаботочных датчиков до силовых цепей. Встроенная система автоматической калибровки пробников упрощает настройку и минимизирует погрешности, связанные с емкостью кабелей. Максимальное входное напряжение для входа 1 МОм составляет 300 В СКЗ (CAT I), а для 50 Ом — 5 В СКЗ, что защищает прибор от случайных перегрузок.

Интеграция и управление

Осциллограф MSO8064 оснащен встроенным двухканальным источником сигнала (опция), который позволяет генерировать тестовые последовательности без внешнего оборудования. Интерфейсы USB и LAN обеспечивают удаленное управление и передачу данных, что интегрирует MSO8064 в автоматизированные измерительные стенды. Масса прибора составляет 4 кг, а габариты 410 х 224 х 135 мм, что делает его удобным для стационарного размещения на лабораторном столе или монтажа в стойку. При необходимости MSO8064 поверяется в аккредитованной лаборатории для использования в метрологических целях.

В линейке Rigol серии MSO8000 модель MSO8064 занимает среднее положение по полосе пропускания между младшей MSO8054 (500 МГц) и старшей MSO8104 (1 ГГц). Все модели серии имеют одинаковую архитектуру с 16 цифровыми каналами и глубиной памяти до 500 Мточек, что позволяет при необходимости переходить на более высокочастотные версии без изменения методологии измерений. MSO8064 является оптимальным выбором для лабораторий, где требуются многоканальные измерения смешанных сигналов в диапазоне до 600 МГц, но бюджет не позволяет приобрести гигагерцевый флагман.

Покупка RIGOL MSO8064 цифровой осциллограф смешанных сигналов в BESTKIP

Купить RIGOL MSO8064 цифровой осциллограф смешанных сигналов можете в BESTKIP — консультация по характеристикам, КП и доставка по России.

• На складе — отгрузка после подтверждения заказа.
• Коммерческое предложение — для бухгалтерии и плановых закупок.
• Техническая консультация — подскажем, когда MSO8064 оптимален, а когда стоит рассмотреть другую модель линейки.
