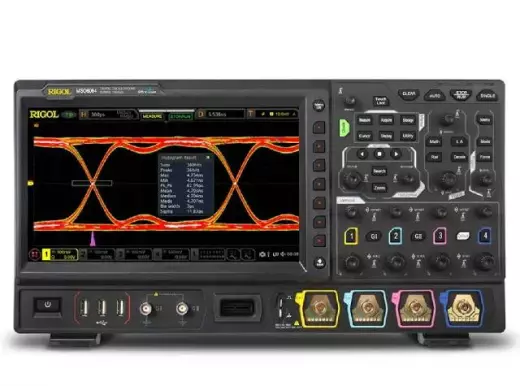

RIGOL MSO8064 с поверкой цифровой осциллограф смешанных сигналов

Осциллограф Rigol MSO8064 с поверкой смешанных сигналов представляет собой 4-канальный цифровой осциллограф с аналоговой полосой пропускания 600 МГц, частотой дискретизации до 10 Гвыб/с и рекордной длиной записи 500 Мточек на канал. MSO8064 является флагманской моделью в серии осциллографов Rigol, предлагая максимальную полосу пропускания и расширенные возможности анализа цифровых сигналов за счет 16 встроенных цифровых каналов. Прибор ориентирован на инженеров-разработчиков высокоскоростных систем, специалистов по радиолокации и связи, а также на исследовательские лаборатории, работающие с сигналами в диапазоне СВЧ. Наличие опционального двухканального генератора сигналов и 16 цифровых каналов делает MSO8064 универсальным инструментом для отладки сложных цифро-аналоговых устройств, анализа целостности сигналов и тестирования высокоскоростных интерфейсов.

Аналоговая полоса и дискретизация

Аналоговая полоса пропускания MSO8064 составляет 600 МГц, что позволяет с высокой точностью анализировать сигналы современных высокоскоростных интерфейсов, включая USB 3.0, SATA III, PCIe Gen1 и высокоскоростные шины FPGA. Полоса 600 МГц обеспечивает воспроизведение гармоник до 5-й для частот 120 МГц, что критически важно для поиска искажений формы в цифровых системах с тактовыми частотами до 200 МГц. Частота дискретизации в реальном времени составляет 10 Гвыб/с на один канал, с интервалом между отсчетами 100 пикосекунд, что позволяет регистрировать фронты с длительностью до 1 нс. При использовании двух каналов частота снижается до 5 Гвыб/с, для четырех — до 2,5 Гвыб/с, что все равно обеспечивает запас по дискретизации в 4 раза выше минимального требования для полосы 600 МГц. Высокая частота дискретизации в сочетании с 8-битным АЦП и эффективным числом бит ENOB не менее 7,0 на частоте 600 МГц гарантирует низкий уровень шума и высокую точность измерения амплитуд.

• Полоса пропускания: 600 МГц — максимальная для линейки, подходит для анализа высокочастотных сигналов СВЧ-диапазона.
• Дискретизация (1 канал): 10 Гвыб/с — интервал 100 пс, регистрирует фронты менее 1 нс.
• Дискретизация (4 канала): 2,5 Гвыб/с — достаточна для точного восстановления сигналов 600 МГц (4 отсчета на период).
• Режим "высокое разрешение": увеличивает вертикальное разрешение до 12 бит при частоте дискретизации 1 Гвыб/с (опционально).

Глубина памяти и захват

Максимальная длина записи в MSO8064 составляет 500 Мточек на один канал, что является одним из лучших показателей для осциллографов этого класса и позволяет захватывать сигналы длительностью до 50 мс с максимальным временным разрешением. При использовании двух каналов доступно 250 Мточек, для четырех — 125 Мточек на каждый канал, что сохраняет высокую детализацию даже при одновременном мониторинге четырех сигналов. Скорость захвата осциллограмм достигает 600 000 форм в секунду, что обеспечивает высокую плотность отображения и позволяет визуализировать редкие ошибки с вероятностью возникновения менее 0,05%. Память MSO8064 организована по сегментной архитектуре, что позволяет записывать длинные последовательности с автоматическим разделением на кадры, облегчая навигацию по большим массивам данных. Функция поиска по памяти позволяет быстро находить события с заданными параметрами (амплитуда, длительность, временное положение) среди тысяч захваченных осциллограмм.

• Память (1 канал): 500 Мточек — максимальная длительность записи с сохранением дискретизации 10 Гвыб/с.
• Память (2 канала): 250 Мточек — сбалансированный режим для одновременного анализа двух сигналов.
• Память (4 канала): 125 Мточек — достаточна для длительного мониторинга четырех шин данных.
• Скорость захвата: 600 000 осц/с — обнаруживает события с частотой до 600 кГц в режиме реального времени.
• Сегментированный захват: до 10 000 сегментов, каждый с меткой времени и возможностью независимого анализа.

Цифровые каналы и триггер

Шестнадцать цифровых каналов MSO8064 позволяют анализировать состояние цифровых шин и управляющих сигналов в параллель с аналоговыми формами, обеспечивая временную синхронизацию с точностью до 100 пикосекунд. Пороговое напряжение переключения для цифровых каналов регулируется в диапазоне от -5 до +5 В с шагом 10 мВ, что позволяет настраивать уровень срабатывания под логические стандарты 1,8 В, 2,5 В, 3,3 В и 5 В. Система триггера поддерживает более 20 режимов, включая запуск по фронту, по ширине импульса, по последовательности событий, по поиску кода, по переходу состояния и по времени нарастания/спада. Гибкая настройка триггера позволяет выделять сложные временные последовательности в цифровых системах и автоматически останавливать захват при обнаружении неисправности. Цифровые каналы имеют собственную память до 500 Мточек (в сегментном режиме) и могут работать в режиме реального времени с частотой дискретизации до 10 Гвыб/с, что соответствует временному разрешению 100 пс для каждого цифрового канала.

• Количество цифровых каналов: 16 — параллельный анализ 16 цифровых сигналов с привязкой к аналоговым.
• Диапазон порогов: -5 В ... +5 В, шаг 10 мВ — точная настройка под логический уровень.
• Режимы триггера: более 20 типов, включая запуск по последовательности событий и коду.
• Память цифровых каналов: до 500 Мточек в сегментном режиме, длительная запись пакетов данных.
• Временное разрешение: 100 пс — синхронизация цифровых и аналоговых сигналов с высокой точностью.

Экран, управление и питание

MSO8064 оснащен 9-дюймовым цветным TFT-дисплеем с разрешением 1024×600 пикселей, выполненным по технологии WVGA, что обеспечивает четкое отображение до 10 горизонтальных и 8 вертикальных делений с дополнительной областью для меню и цифровых данных. Высокая яркость (300 кд/м²) и широкие углы обзора (160° по горизонтали и 140° по вертикали) позволяют комфортно работать при любом освещении лаборатории, включая яркий солнечный свет через окна. Управление реализовано через комбинацию сенсорного экрана (опция) и аппаратных кнопок/ручек: основные параметры — вертикальное отклонение, горизонтальная развертка, уровень триггера — регулируются физическими энкодерами с функцией автоматического переключения диапазонов. Размеры корпуса 410×224×135 мм и масса 4 кг позволяют размещать прибор на рабочем столе или в стойке 19 дюймов с опциональными креплениями. Питание осуществляется от сети 100–240 В, 50/60 Гц, с потребляемой мощностью до 60 Вт — прибор оснащен встроенным блоком питания с активным корректором коэффициента мощности (PFC), что обеспечивает стабильную работу при колебаниях напряжения в сети от 10% до 20%.

• Тип экрана: 9" TFT WVGA (1024×600) — высокое разрешение для отображения множества сигналов.
• Габариты: 410×224×135 мм, масса 4 кг — компактный для прибора с такой функциональностью.
• Питание: 100-240 В, 50/60 Гц, 60 Вт — с PFC для стабильной работы.
• Интерфейсы: USB Host (для флэш-накопителей), USB Device (для управления с ПК), LAN/Ethernet (LXI).
• Опциональные модули: встроенный генератор сигналов (2 канала, до 50 МГц), декодирование шин (опция).

В линейке осциллографов Rigol MSO8000 модель MSO8064 является флагманской, предлагая полосу пропускания 600 МГц, что на 100 МГц выше, чем у MSO8054 (500 МГц), и на 250 МГц выше, чем у MSO8034 (350 МГц). Все три модели имеют одинаковую частоту дискретизации 10 Гвыб/с и глубину памяти 500 Мточек, однако MSO8064 обладает большей полосой пропускания, что позволяет анализировать сигналы с более высокими частотами гармоник, включая 5-ю гармонику для сигналов до 120 МГц. В сравнении с моделью DS8064 (без цифровых каналов), MSO8064 имеет дополнительный 16-канальный логический анализатор, что расширяет возможности отладки цифровых систем без необходимости подключения внешнего логического анализатора. Встроенный генератор сигналов (опция) обеспечивает два канала с частотой до 50 МГц для синусоидальных сигналов и до 25 МГц для прямоугольных, что покрывает потребности большинства лабораторных задач по тестированию аналоговых и цифровых цепей. Прибор комплектуется четырьмя пассивными пробниками RP2200 на 600 МГц, обеспечивающими согласование с высокочастотными сигналами и минимальное влияние на цепь (входная емкость 14 пФ). Поверка в составе поставки гарантирует соответствие всех метрологических характеристик заявленным значениям, включая полосу пропускания, частоту дискретизации и погрешность измерения амплитуды, что делает MSO8064 подходящим для использования в метрологических целях и сертификационных испытаниях.

Покупка RIGOL MSO8064 с поверкой цифровой осциллограф смешанных сигналов в BESTKIP

Купить RIGOL MSO8064 с поверкой цифровой осциллограф смешанных сигналов можете в BESTKIP — консультация по характеристикам, КП и доставка по России.

• В наличии — оформление после подтверждения менеджером.
• Коммерческое предложение — для бухгалтерии и плановых закупок.
• Техническая консультация — подскажем, когда MSO8064 оптимален, а когда стоит рассмотреть другую модель линейки.
