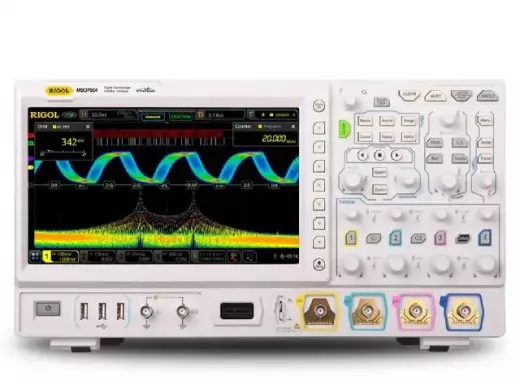

RIGOL MSO7054 цифровой осциллограф смешанных сигналов

Осциллограф Rigol MSO7054 смешанных сигналов представляет собой гибридный измерительный прибор, объединяющий четыре аналоговых канала с полосой пропускания 500 МГц и шестнадцать цифровых каналов для параллельного анализа логических уровней. Частота дискретизации в реальном времени достигает 10 Гвыб/с при использовании одного канала, а максимальная длина записи составляет 500 Мточек, что позволяет детально исследовать длительные последовательности данных. Эта модель ориентирована на инженеров-разработчиков встраиваемых систем, специалистов по отладке аналогово-цифровых интерфейсов и сервисных инженеров, работающих с многоуровневыми сигналами. В линейке Rigol MSO7000 прибор MSO7054 занимает позицию топ-конфигурации с максимальной полосой и полным набором цифровых каналов, что отличает его от младших версий, ограниченных двумя аналоговыми каналами и меньшей памятью. Высокая скорость захвата осциллограмм — 600 000 форм/с — и опциональный встроенный двухканальный генератор делают MSO7054 универсальным инструментом для лабораторий разработки и производственного тестирования.

Аналогово-цифровой гибрид

Ключевая особенность осциллографа MSO7054 — совмещение четырёх высокочастотных аналоговых каналов с шестнадцатью цифровыми входами, что превращает прибор в полноценный смешанный осциллограф (MSO). Такая архитектура критически важна при отладке систем на основе микроконтроллеров и ПЛИС, где необходимо одновременно наблюдать аналоговые формы (пульсации питания, сигналы датчиков, переходные процессы в силовых ключах) и цифровые последовательности на шинах данных, адресов и управления. Цифровые каналы подключаются через специальный пробник-переходник и позволяют отображать до 16 логических сигналов с привязкой к общей временной развёртке. В отличие от простого логического анализатора, MSO7054 синхронизирует аналоговую и цифровую части на аппаратном уровне, обеспечивая точную корреляцию событий с разрешением, определяемым частотой дискретизации аналоговых каналов.

• Количество аналоговых каналов: 4 — полоса 500 МГц каждый, входное сопротивление 1 МОм || 15 пФ и 50 Ом (переключаемое).
• Количество цифровых каналов: 16 — пороговые уровни программируются от -20 В до +20 В, что совместимо с TTL, CMOS, LVTTL, LVCMOS и другими логическими семействами.
• Совместный триггер: запуск возможен по любому аналоговому каналу, цифровому каналу или их логической комбинации, включая функции «и», «или» и распознавание последовательностей.
• Визуализация: аналоговые сигналы отображаются традиционными кривыми, цифровые — в виде временных диаграмм с цветовой маркировкой состояний «0» и «1».

Полоса 500 МГц и дискретизация 10 Гвыб/с

Аналоговая полоса пропускания 500 МГц осциллографа MSO7054 обеспечивает достоверное воспроизведение сигналов с частотой гармоник до пятой включительно, что критично для анализа высокоскоростных интерфейсов (USB 2.0, Ethernet 100 Мбит/с, SPI с тактовой до 100 МГц). Частота дискретизации 10 Гвыб/с при работе с одним каналом даёт временное разрешение 100 пс на отсчёт, что позволяет фиксировать выбросы, дребезг и фронты длительностью менее 1 нс. При задействовании всех четырёх каналов частота оцифровки составляет 2,5 Гвыб/с — этого достаточно для большинства задач многоканального анализа, где синхронность каналов важнее максимальной частоты. Важно, что глубина памяти 500 Мточек (в одноканальном режиме) позволяет сохранять до полумиллиарда отсчётов, что эквивалентно 50 мс непрерывного сигнала при максимальной частоте дискретизации.

• Аналоговая полоса пропускания: 500 МГц — гарантирует точность измерения амплитуды и временных параметров сигналов до 200 МГц с погрешностью менее 3%.
• Частота дискретизации (1 канал): 10 Гвыб/с — обеспечивает коэффициент передискретизации 20 для сигналов 500 МГц, что является золотым стандартом для цифровых осциллографов.
• Частота дискретизации (4 канала): 2,5 Гвыб/с — достаточна для восстановления сигналов с частотой до 500 МГц с учётом теоремы Котельникова.
• Режим интерполяции: используется sin(x)/x для гладкого восстановления формы между отсчётами, что улучшает визуальное восприятие гладких сигналов.

Глубина памяти 500 Мточек

Максимальная глубина памяти осциллографа MSO7054 достигает 500 Мточек на канал при работе в одноканальном режиме, что является одним из лучших показателей в классе приборов до 1 ГГц. Такой объём буфера позволяет захватывать длительные пакетные передачи данных, не теряя детализации формы сигнала. Например, при анализе шины SPI можно записать несколько тысяч тактовых циклов с разрешением 100 пс, что критично для поиска редких ошибок синхронизации. При использовании двух каналов память распределяется как 250 Мточек на канал, а для четырёх — 125 Мточек, что сохраняет высокую детализацию даже при многоканальных измерениях. В сочетании с функцией «зонный масштаб» (Zoom) инженер может увеличивать любой участок записанного сигнала без повторного захвата, анализируя микро-события внутри длительной последовательности.

• Макс. длина записи (1 канал): 500 Мточек — позволяет просматривать до 500 миллионов отсчётов на одном экране, что соответствует 50 мс при 10 Гвыб/с.
• Макс. длина записи (2 канала): 250 Мточек на канал — оптимальный баланс для одновременного анализа двух сигналов с высоким разрешением.
• Макс. длина записи (4 канала): 125 Мточек на канал — достаточна для большинства сервисных и лабораторных задач, где требуется синхронный захват 4-х сигналов.
• Режим «Segmented Memory» (сегментированная память): позволяет разбивать память на сегменты и захватывать только значащие участки сигнала, экономя ресурсы при редких событиях.

600 000 захватов в секунду

Скорость захвата осциллограмм 600 000 форм в секунду (в режиме FastAcq) кардинально снижает «слепое время» прибора — интервал между последовательными захватами, в течение которого сигнал не анализируется. Для обычных осциллографов с производительностью 500–1000 захватов/с вероятность пропустить импульсную помеху длительностью 10 нс за секунду измерения составляет менее 0,001%, но при 600 000 захватов/с она становится практически нулевой. Это делает MSO7054 незаменимым при поиске редких сбоев в цифровых шинах, дребезга контактов в автомобильной электронике или кратковременных выбросов в импульсных преобразователях. Высокая скорость также улучшает качество персистентного отображения: на экране накапливается статистика отклонений, позволяя оценить нестабильность параметров сигнала по яркости и цвету следов.

• Скорость захвата: 600 000 осциллограмм/с — максимальная производительность для обнаружения аномалий с вероятностью 99,9% за менее чем 0,1 секунды.
• Режим FastAcq: включается отдельно и активирует аппаратный конвейер обработки, обходя программные задержки.
• Персистентность (послесвечение): отображает гистограмму распределения амплитуд и времён, что помогает визуально идентифицировать шумовые артефакты.
• Встроенный генератор сигналов (опция): два канала генератора произвольной формы с частотой до 25 МГц позволяют создавать тестовые воздействия, эмулируя работу датчиков или интерфейсов без внешнего оборудования.

По сравнению с моделью MSO7034, осциллограф MSO7054 отличается полосой пропускания 500 МГц против 350 МГц, а также максимальной памятью 500 Мточек против 200 Мточек. Младший прибор MSO7024 с двумя аналоговыми каналами и 16 цифровыми предлагает полосу 200 МГц, что ограничивает его применение в высокочастотной отладке. MSO7054, напротив, рассчитан на задачи, где необходима максимальная аналоговая полоса и большой объём памяти для работы со сложными протоколами и длинными последовательностями данных.

Покупка RIGOL MSO7054 цифровой осциллограф смешанных сигналов в BESTKIP

Купить RIGOL MSO7054 цифровой осциллограф смешанных сигналов можете в BESTKIP — подберём щупы и аксессуары под ваш сценарий измерений.

• Доступен к заказу — уточним срок отгрузки перед оплатой.
• Счёт и КП — для юрлиц и тендеров.
• Техническая консультация — подскажем, когда MSO7054 оптимален, а когда стоит рассмотреть другую модель линейки.
