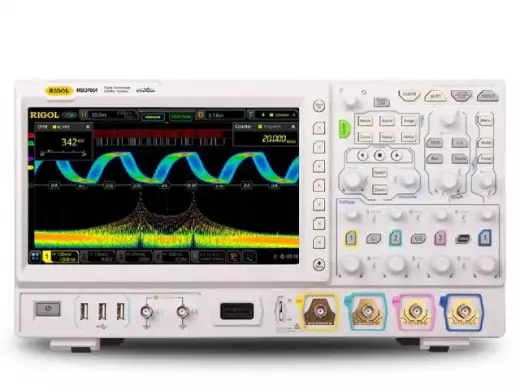

RIGOL MSO7054 с поверкой цифровой осциллограф смешанных сигналов

Осциллограф Rigol MSO7054 с поверкой смешанных сигналов представляет собой 4-канальный цифровой осциллограф с аналоговой полосой пропускания 500 МГц и встроенным 16-канальным логическим анализатором, частотой дискретизации до 10 Гвыб/с и глубиной памяти до 500 Мточек на канал. MSO7054 занимает верхнюю позицию в линейке смешанных осциллографов Rigol, предлагая максимальную полосу пропускания среди моделей серии MSO7000 и расширенные возможности для одновременного анализа аналоговых и цифровых сигналов. Прибор ориентирован на инженеров-разработчиков сложных цифро-аналоговых систем, сервисные центры, занимающиеся ремонтом высокочастотного оборудования, и исследовательские лаборатории, где требуется детальный анализ сигналов в широком диапазоне частот. Наличие 16 цифровых каналов позволяет MSO7054 выполнять функции логического анализатора, что особенно востребовано при отладке микроконтроллерных систем, интерфейсов передачи данных и шин управления. Опциональный встроенный двухканальный генератор сигналов делает прибор универсальным испытательным стендом, способным генерировать тестовые воздействия и одновременно анализировать реакцию устройства.

Аналоговые каналы и полоса

Четыре аналоговых канала MSO7054 обеспечивают полосу пропускания 500 МГц, что позволяет уверенно работать с сигналами современных высокоскоростных интерфейсов: USB 2.0, Ethernet 100/1000BASE-T, LVDS, MIPI D-PHY и другими шинами, где тактовые частоты достигают сотен мегагерц. Полоса пропускания 500 МГц гарантирует минимальные искажения амплитуды (менее 3 дБ на верхней границе диапазона) и позволяет наблюдать гармоники сигналов вплоть до 5-й гармоники для частот 100 МГц, что критически важно при анализе спектральных составляющих и поиске искажений формы. Каждый канал имеет независимую настройку чувствительности от 1 мВ/дел до 10 В/дел, что позволяет измерять как слабые сигналы датчиков, так и высоковольтные импульсы силовой электроники. Входное сопротивление составляет 1 МОм || 14 пФ для работы с пассивными пробниками и 50 Ом для согласованного подключения высокочастотных кабелей и активных пробников, что расширяет область применения прибора в ВЧ-измерениях. Система калибровки каналов обеспечивает автоматическую компенсацию пробников и коррекцию неравномерности АЧХ в пределах всей полосы пропускания.

• Полоса пропускания: 500 МГц — максимальная для линейки, позволяет анализировать сигналы с частотой до 500 МГц с погрешностью менее 30% по амплитуде.
• Количество аналоговых каналов: 4 — одновременно измеряйте четыре сигнала, сравнивайте фазы и временные соотношения.
• Входное сопротивление: 1 МОм || 14 пФ (стандартный) и 50 Ом (ВЧ-режим) — переключается программно без замены пробников.
• Чувствительность: 1 мВ/дел — 10 В/дел, шаг 1-2-5, охватывает диапазон от сигналов датчиков до силовых цепей.

Частота дискретизации и память

Частота дискретизации в реальном времени для MSO7054 составляет 10 Гвыб/с при работе с одним аналоговым каналом, что обеспечивает временное разрешение 100 пикосекунд. Такой высокий показатель позволяет с высокой точностью измерять длительности фронтов и временные задержки между сигналами. При использовании двух каналов частота составляет 5 Гвыб/с, для четырех — 2,5 Гвыб/с, что все равно превышает требования теоремы Найквиста для полосы 500 МГц в 2,5 раза даже в самом загруженном режиме. Максимальная длина записи достигает 500 Мточек на один канал, что позволяет регистрировать процессы длительностью до 50 мс с максимальным временным разрешением — достаточно для анализа переходных процессов в блоках питания, стартовых последовательностей микропроцессоров и длинных пакетов данных. Глубина памяти в 500 Мточек в сочетании с функцией сегментированного захвата позволяет сохранять до 10 000 отдельных осциллограмм в памяти прибора, каждая из которых может быть проанализирована и сохранена для документирования. Скорость захвата 600 000 осциллограмм в секунду обеспечивает визуализацию сигналов с максимальной плотностью, что особенно полезно при поиске редких сбоев и интермиттирующих ошибок.

• Дискретизация (1 канал): 10 Гвыб/с — интервал 100 пс для измерения быстрых фронтов до 1 нс.
• Дискретизация (2 канала): 5 Гвыб/с — идеально для сравнения двух тактовых сигналов с фазовой синхронизацией.
• Дискретизация (4 канала): 2,5 Гвыб/с — обеспечивает 5 отсчетов на период сигнала 500 МГц.
• Память (1 канал): 500 Мточек — максимальная длина для захвата длительных пакетов данных.
• Память (4 канала): 125 Мточек — достаточная для одновременной записи всех сигналов с сохранением детализации.
• Скорость захвата: 600 000 осц/с — гарантирует обнаружение событий с вероятностью до 0,05%.

Цифровые каналы и логический анализ

Шестнадцать цифровых каналов MSO7054 преобразуют осциллограф в мощный логический анализатор, способный одновременно отображать временные диаграммы цифровых шин и сигналов управления параллельно с аналоговыми формами. Для подключения цифровых каналов используется специальный пробник, обеспечивающий согласование с логическими уровнями TTL, CMOS, LVCMOS, LVDS и другими распространенными стандартами. Пороговое напряжение переключения регулируется в диапазоне от -5 В до +5 В с шагом 10 мВ, что позволяет настраивать точку срабатывания под конкретную логику — например, для 3,3 В CMOS рекомендуется порог 1,65 В, для 5 В TTL — 2,5 В. Цифровые каналы имеют собственную память до 500 Мточек (при использовании сегментного режима) и поддерживают такие режимы триггера, как запуск по фронту, по ширине импульса, по последовательности событий, по поиску кода и по переходу состояния. Цифровые и аналоговые каналы имеют общую временную базу, что гарантирует временную синхронизацию с точностью до 100 пс, позволяя точно определить задержку между управляющим цифровым сигналом и аналоговым откликом системы. Это критически важно при отладке замкнутых систем управления, где задержка между командой и исполнением составляет единицы наносекунд.

• Количество цифровых каналов: 16 — параллельный анализ до 16 цифровых сигналов одновременно.
• Диапазон порогов: -5 В ... +5 В, шаг 10 мВ — настройка под любой логический уровень.
• Память цифровых каналов: до 500 Мточек (сегментный режим) — длительная запись пакетов данных.
• Режимы триггера: по фронту, по ширине, по последовательности событий, по коду — детектирование сложных временных последовательностей.
• Синхронизация: общая временная база с аналоговыми каналами, точность позиционирования не хуже 100 пс.

Габариты, масса и генератор

Корпус MSO7054 имеет габариты 410×224×135 мм и массу 3,9 кг, что делает его компактным для настольного прибора с таким функциональным оснащением. Удобные ручки по бокам и прорезиненные ножки обеспечивают устойчивость на рабочем столе и возможность транспортировки между лабораториями. Передняя панель оборудована 9-дюймовым TFT-дисплеем с высоким разрешением, позволяющим одновременно отображать до 4 аналоговых и 16 цифровых сигналов с четкими подписями и цветовой кодировкой. Опциональный встроенный двухканальный генератор сигналов расширяет сценарии использования: он способен формировать синусоидальные, прямоугольные, треугольные и произвольные сигналы с частотой до 50 МГц (для синуса) и 25 МГц (для прямоугольника), что покрывает большинство задач по тестированию аналоговых и цифровых цепей. Генератор управляется через интерфейс осциллографа, может модулироваться по амплитуде, частоте и фазе, а также синхронизироваться с триггером MSO7054 для автоматического тестирования АЧХ и переходных характеристик. Разъемы USB Host, USB Device и LAN обеспечивают подключение к ПК, запись данных на флэш-носители и управление по сети в составе автоматизированных измерительных стендов.

• Габариты: 410×224×135 мм — компактный форм-фактор для настольного применения и лабораторных стоек.
• Масса: 3,9 кг — легкий корпус для транспортировки в кейсе или рюкзаке.
• Встроенный генератор: 2 канала (опция), частота до 50 МГц, с функциями модуляции и произвольной формы.
• Интерфейсы: USB Host, USB Device, LAN — для сохранения данных, удаленного управления и автоматизации.
• Питание: 100-240 В, 50/60 Гц, потребляемая мощность до 60 Вт — работа от сети без дополнительных блоков питания.

В линейке смешанных осциллографов Rigol MSO7000 модель MSO7054 является флагманской по полосе пропускания — 500 МГц, что на 150 МГц выше, чем у MSO7034 (350 МГц) и на 250 МГц выше, чем у MSO7014 (250 МГц). При этом все три модели имеют одинаковые частоты дискретизации и глубину памяти, разница заключается в полосе пропускания и, как следствие, в применимости для конкретных задач. MSO7054 предпочтительна для анализа высокоскоростных интерфейсов и сигналов с частотой гармоник, превышающих 350 МГц, тогда как младшие модели могут ограниченно воспроизводить такие сигналы. В сравнении с версией без цифровых каналов (DS7054), MSO7054 выигрывает за счет 16-канального логического анализатора, что делает ее незаменимой при разработке и отладке цифровых систем, где требуется одновременный контроль состояния множества шин. Прибор комплектуется четырьмя пассивными пробниками RP2200 на 500 МГц, а для работы с цифровыми каналами требуется отдельный логический пробник, приобретаемый опционально. Поверка в составе поставки гарантирует, что все метрологические характеристики — полоса пропускания, частота дискретизации, погрешности измерения амплитуды и времени — соответствуют паспортным значениям на протяжении всего межповерочного интервала, что подтверждается соответствующими документами. MSO7054 способен эффективно решать задачи как в исследовательских лабораториях, так и в условиях промышленного производства, обеспечивая высокую точность и производительность.

Покупка RIGOL MSO7054 с поверкой цифровой осциллограф смешанных сигналов в BESTKIP

Купить RIGOL MSO7054 с поверкой цифровой осциллограф смешанных сигналов можете в BESTKIP — оформление заказа, документы для тендера, отгрузка после подтверждения.

• На складе — отгрузка после подтверждения заказа.
• Коммерческое предложение — для бухгалтерии и плановых закупок.
• Подбор специалиста — сравним MSO7054 с соседними индексами по полосе, каналам и дискретизации.
