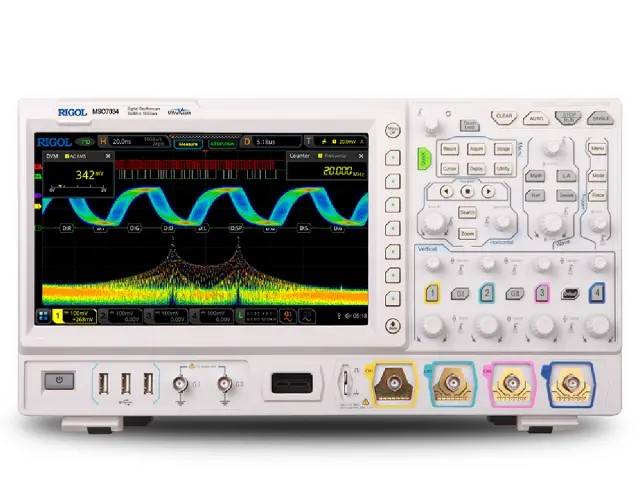

RIGOL MSO7034 цифровой осциллограф смешанных сигналов

Осциллограф Rigol MSO7034 смешанных сигналов представляет собой цифровой прибор с аналоговой полосой пропускания 350 МГц, четырьмя аналоговыми каналами и 16 цифровыми каналами для одновременного анализа временных и логических диаграмм. Частота дискретизации в реальном времени достигает 10 Гвыб/с при использовании одного канала, что обеспечивает детальное восстановление высокочастотных сигналов. Глубина памяти до 500 Мточек на канал позволяет захватывать длительные временные интервалы без потери разрешения. MSO7034 ориентирован на задачи отладки сложных цифро-аналоговых устройств, включая встроенные системы, микроконтроллерные платы и силовую электронику. В линейке Rigol эта модель выделяется гибридной архитектурой, совмещающей функции цифрового запоминающего осциллографа и логического анализатора.

Аналоговая полоса и дискретизация

Осциллограф MSO7034 оснащён аналоговой полосой пропускания 350 МГц, что позволяет исследовать сигналы с частотами до десятков мегагерц и корректно отображать гармоники импульсных последовательностей. Частота дискретизации в реальном времени варьируется в зависимости от числа активных каналов:

• Частота дискретизации (1 канал): 10 Гвыб/с — максимальный режим для одиночных измерений.
• Частота дискретизации (2 канала): 5 Гвыб/с — баланс производительности при многоканальных измерениях.
• Частота дискретизации (4 канала): 2,5 Гвыб/с — достаточный для большинства задач с четырьмя аналоговыми входами.

Такой подход к распределению ресурсов АЦП позволяет адаптировать MSO7034 под конкретный сценарий: от одиночных высокочастотных измерений до одновременного мониторинга нескольких узлов платы.

Глубокий захват сигнала

Максимальная длина записи MSO7034 составляет 500 Мточек при использовании одного канала, что является ключевым параметром для анализа быстрых переходных процессов и пакетной передачи данных. При работе с двумя каналами память уменьшается до 250 Мточек, а при задействовании всех четырёх аналоговых каналов — до 125 Мточек на канал. Такой объём памяти позволяет сохранять осциллограммы с высоким временным разрешением на протяжении миллисекундных интервалов, что критично при поиске редких аномалий в шинах I²C или SPI. Скорость захвата осциллограмм достигает 600 000 осц/с, что значительно повышает вероятность фиксации кратковременных выбросов и сбоев, особенно при использовании режима последовательного захвата.

Цифровые и аналоговые каналы

Ключевая особенность MSO7034 — наличие 16 цифровых каналов, интегрированных с четырьмя аналоговыми. Это позволяет одновременно наблюдать временные диаграммы аналоговых сигналов и логические уровни цифровых шин, сопоставляя их во времени на одном экране. Цифровые каналы имеют настраиваемые пороговые уровни, что делает MSO7034 удобным инструментом для отладки микроконтроллерных систем, где требуется контроль состояния управляющих линий. Дополнительно предусмотрен встроенный источник сигнала на 2 канала (опция), который расширяет возможности тестирования без внешнего генератора.

• Аналоговые каналы: 4 входа с полосой 350 МГц для классических измерений напряжения и времени.
• Цифровые каналы: 16 логических входов с общим тактовым синхронизатором для отображения состояний «0» и «1».
• Совместное отображение: возможность наложения аналоговых и цифровых трасс на одном дисплее для визуального сравнения.

Портативность и интерфейсы

Осциллограф MSO7034 имеет массу 3,9 кг и габариты 410 х 224 х 135 мм, что облегчает его перемещение в лаборатории или на производственный участок. В отличие от громоздких стационарных аналогов, эта модель сохраняет высокую производительность при компактных размерах, что особенно ценно для выездных сервисных бригад. Встроенные интерфейсы обеспечивают обмен данными с ПК, что позволяет архивировать осциллограммы, управлять режимами удалённо или встраивать MSO7034 в автоматизированные стенды. При необходимости прибор поверяется в аккредитованной лаборатории, что гарантирует достоверность результатов при сертификационных испытаниях.

В линейке Rigol модели смешанных сигналов серии MSO7000 включают несколько версий, отличающихся полосой пропускания. MSO7034 занимает среднее положение, уступая по полосе модели MSO7054 (500 МГц), но превосходит младшую MSO7014 (100 МГц). Это делает MSO7034 компромиссным выбором, когда требуется работа с частотами выше 200 МГц, но бюджет не позволяет приобрести более дорогую модель. При этом все осциллографы серии имеют одинаковую архитектуру с 16 цифровыми каналами, что позволяет при необходимости переходить на более высокочастотные версии без изменения методологии измерений.
