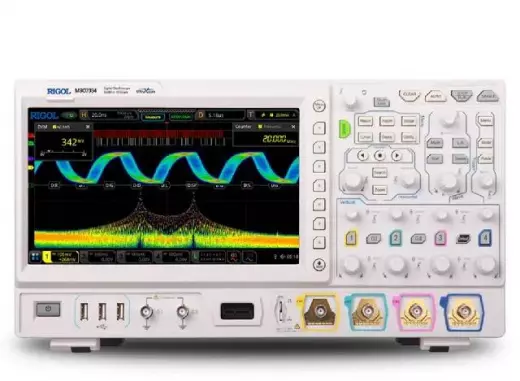

RIGOL MSO7034 с поверкой цифровой осциллограф смешанных сигналов

Осциллограф Rigol MSO7034 с поверкой смешанных сигналов представляет собой четырёхканальный цифровой прибор с полосой пропускания 350 МГц, частотой дискретизации до 10 Гвыб/с и глубиной памяти 500 Мточек, дополненный 16 цифровыми каналами для анализа логических состояний. MSO7034 является флагманским решением в серии смешанных осциллографов Rigol, сочетая широкую аналоговую полосу с возможностью декодирования параллельных и последовательных шин без внешнего оборудования. В отличие от младших моделей MSO7014 и MSO7024, данный прибор позволяет исследовать сигналы с крутыми фронтами (порядка 1 нс) и уверенно работать с высокочастотными интерфейсами, такими как DDR-память, Gigabit Ethernet и видеосигналы высокого разрешения. MSO7034 ориентирован на R&D-лаборатории, разрабатывающие высокоскоростные цифровые устройства, сервисные центры по ремонту сложной электроники и производственные тестовые стенды, где требуется одновременный контроль до 20 каналов (4 аналоговых + 16 цифровых) с единой временной привязкой. Платформа UltraVision II обеспечивает скорость захвата 600 000 осциллограмм в секунду, что гарантирует обнаружение даже единичных сбоев в плотных цифровых потоках.

Высокочастотный анализ

Аналоговая полоса пропускания 350 МГц позволяет осциллографу MSO7034 корректно воспроизводить сигналы с частотой до 350 МГц с неравномерностью АЧХ не более 3 дБ, что критично для измерения параметров современных процессорных шин, тактовых генераторов и ВЧ-трактов. Для импульсных сигналов полоса 350 МГц соответствует минимальной длительности фронта около 1 нс, что даёт возможность точно измерять времена нарастания и спада в логических элементах с быстродействием до 500 МГц. Частота дискретизации 10 Гвыб/с в одноканальном режиме обеспечивает 100-пикосекундное разрешение, позволяя фиксировать выбросы, которые не видны на приборах с меньшей полосой.

• Полоса пропускания: 350 МГц — для работы с высокоскоростными цифровыми и аналоговыми сигналами.
• Дискретизация (1/2/4 кан.): 10 / 5 / 2,5 Гвыб/с — адаптация под число активных каналов.
• Временное разрешение: 100 пс — детальный анализ фронтов и кратковременных событий.

Смешанный анализ

Интеграция 16 цифровых каналов в MSO7034 превращает прибор в мощный инструмент для отладки смешанных систем, где аналоговые датчики взаимодействуют с цифровыми контроллерами. Цифровые входы поддерживают настраиваемые логические пороги от 0 до 5 В с шагом 10 мВ, что позволяет согласовывать с уровнями TTL, CMOS, LVDS и другими стандартами без использования внешних преобразователей. Все 20 каналов синхронизированы по времени, что даёт возможность анализировать задержки между аналоговыми событиями (например, пульсациями питания) и цифровыми переключениями (линии данных), выявляя причинно-следственные связи. В сочетании с опциональным двухканальным генератором сигналов MSO7034 может создавать тестовые воздействия и одновременно измерять ответы системы, эмулируя реальные рабочие условия.

Глубокий захват и память

Максимальная длина записи в MSO7034 достигает 500 Мточек на один канал, что является одним из лучших показателей в классе. Это позволяет регистрировать сигналы длительностью до 50 мс на максимальной частоте дискретизации, сохраняя полную детализацию каждого участка. При использовании двух каналов память составляет 250 Мточек, а при четырёх — 125 Мточек на вход, что всё равно достаточно для захвата нескольких пакетов высокоскоростного протокола без прореживания. Скорость захвата 600 000 осц/с в сочетании с сегментированной памятью позволяет записывать последовательности из тысяч событий, отмечая редкие аномалии для последующего детального анализа. Это особенно важно при отладке интерфейсов с пакетной передачей (USB, Ethernet), где ошибки могут возникать случайно и требовать длительного мониторинга.

• Глубина памяти (1/2/4 кан.): 500 / 250 / 125 Мточек — захват длительных сеансов без потери разрешения.
• Скорость захвата: 600 000 осц/с — высокая вероятность фиксации редких событий.
• Сегментированный режим: запись множества эпизодов с метками времени.

Управление и эргономика

MSO7034 имеет габариты 410×224×135 мм и массу 3,9 кг, что характерно для стационарных высокопроизводительных осциллографов, обеспечивая устойчивость на рабочем столе при интенсивной эксплуатации. Управление организовано через интуитивную панель с независимыми регуляторами для каждого аналогового канала, общей ручкой временной развёртки и выделенными кнопками для навигации по цифровым каналам. Триггерная система включает режимы по фронту, длительности, видеосигналу и логическим состояниям (включая комбинации на цифровых входах), что позволяет запускать захват по сложным условиям без внешних запускающих сигналов. Экран прибора (тип не указан в спецификации) обеспечивает отображение до 20 кривых одновременно, сохраняя чёткость благодаря эффективному использованию графического движка платформы UltraVision.

• Цифровые каналы: 16 с настраиваемыми порогами для различных логических стандартов.
• Встроенный генератор: 2 канала (опция) — создание тестовых воздействий.
• Триггер по логическому состоянию: гибкая настройка условий запуска по комбинации каналов.

В сравнении с моделью MSO7024 (200 МГц), MSO7034 предоставляет расширенную полосу пропускания на 150 МГц, что делает его единственным в линейке способным анализировать сигналы с частотами выше 250 МГц без существенного затухания. Это позволяет использовать прибор для тестирования DDR2/DDR3, SATA, PCI Express и других высокоскоростных интерфейсов, которые недоступны младшим моделям. При этом MSO7034 сохраняет все преимущества смешанного анализа: 16 цифровых каналов, ту же глубину памяти и скорость захвата, что и в других версиях серии, но с возможностью работы в более высокочастотной области. Инженеры, занимающиеся разработкой и отладкой высокопроизводительных вычислительных систем, встраиваемых решений на базе процессоров ARM и FPGA, а также сервисные специалисты по ремонту телекоммуникационного оборудования получат в MSO7034 универсальный инструмент, закрывающий до 95 % измерительных задач в смешанной аналогово-цифровой электронике.

Покупка RIGOL MSO7034 с поверкой цифровой осциллограф смешанных сигналов в BESTKIP

Купить RIGOL MSO7034 с поверкой цифровой осциллограф смешанных сигналов можете в BESTKIP — подберём щупы и аксессуары под ваш сценарий измерений.

• На складе — отгрузка после подтверждения заказа.
• Счёт и КП — для юрлиц и тендеров.
• Техническая консультация — подскажем, когда MSO7034 оптимален, а когда стоит рассмотреть другую модель линейки.
