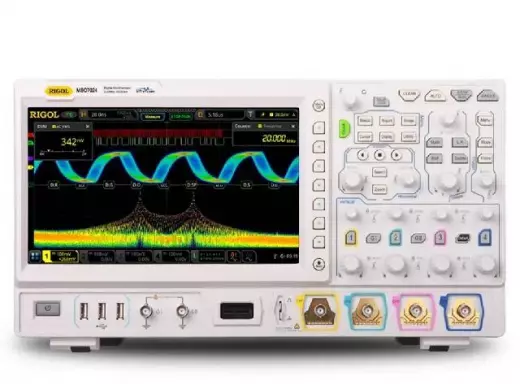

RIGOL MSO7024 с поверкой цифровой осциллограф смешанных сигналов

Осциллограф Rigol MSO7024 с поверкой смешанных сигналов представляет собой четырёхканальный цифровой прибор с полосой пропускания 200 МГц, частотой дискретизации до 10 Гвыб/с и глубиной памяти 500 Мточек на канал. MSO7024 является гибридным решением, сочетающим возможности классического DSO и 16-канального логического анализатора, что позволяет одновременно отслеживать аналоговые формы и цифровые последовательности в единой временной системе координат. В отличие от чисто аналоговой версии DS7024, модель MSO7024 дополнена цифровыми входами с программируемыми пороговыми уровнями, что делает её инструментом выбора для отладки встраиваемых систем с микроконтроллерами, ПЛИС и интерфейсами периферии. Прибор построен на платформе UltraVision II, что обеспечивает скорость захвата 600 000 осциллограмм в секунду и эффективное управление большими массивами данных. MSO7024 предназначен для инженерных лабораторий, сервисных центров по ремонту управляющей электроники и производственных участков, где требуется верификация аналогово-цифровых интерфейсов без привлечения внешних логических анализаторов.

Аналоговая производительность

Полоса пропускания 200 МГц позволяет осциллографу MSO7024 корректно отображать сигналы вплоть до 200 МГц с минимальным затуханием, что покрывает большинство задач по диагностике цифровых шин (SPI, I2C, UART), аналоговых аудиотрактов и импульсных источников питания. Частота дискретизации в реальном времени варьируется от 10 Гвыб/с в одноканальном режиме до 2,5 Гвыб/с при задействовании всех четырёх каналов, обеспечивая 7-кратный запас относительно полосы по критерию Найквиста даже в самом нагруженном режиме. Глубина памяти достигает 500 Мточек на один канал, что позволяет регистрировать длительные последовательности данных без прореживания отсчётов, сохраняя детализацию фронтов и вершин сигнала.

• Аналоговая полоса: 200 МГц — достаточна для анализа гармоник и быстрых переходных процессов.
• Дискретизация: до 10 Гвыб/с — высокое временное разрешение для точного измерения параметров импульсов.
• Память: до 500 Мточек — захват длительных сеансов передачи данных без потери качества.

Цифровые каналы и логика

Главное преимущество MSO7024 перед традиционными цифровыми осциллографами — 16 встроенных цифровых каналов с возможностью группового анализа параллельных шин и последовательных протоколов. Цифровые входы имеют настраиваемые пороговые уровни, совместимые с логическими семействами TTL (2,5 В), CMOS (3,3 В и 5 В) и LVCMOS, что обеспечивает корректное распознавание логических состояний без внешних согласующих схем. Все 20 каналов (4 аналоговых + 16 цифровых) синхронизированы по времени с общей развёрткой и триггерными условиями, что позволяет выявлять причинно-следственные связи между аналоговыми выбросами и цифровыми ошибками (например, сбой на линии данных из-за наводки на питании). В комплекте с опциональным двухканальным генератором сигналов MSO7024 превращается в полноценную испытательную станцию.

Запись и обнаружение событий

Скорость захвата 600 000 форм/с делает MSO7024 чувствительным даже к крайне редким аномалиям, таким как глитчи длительностью в наносекунды или сбои синхронизации, возникающие раз в сотни тысяч циклов. В сочетании с сегментированной памятью (до 500 Мточек) прибор способен записывать до нескольких тысяч отдельных событий с временными метками, сохраняя контекст каждого эпизода для последующего детального анализа. Эта возможность критична при отладке протоколов связи, где ошибка может проявляться стохастически и требовать длительного мониторинга. Функция поиска в записи позволяет автоматически маркировать события, удовлетворяющие заданным критериям (амплитуда, длительность, фронт), экономя часы ручного просмотра данных.

• Скорость захвата: 600 000 осц/с — высокий шанс фиксации редких событий.
• Сегментированный режим: эффективное использование памяти для повторяющихся процессов.
• Поиск аномалий: автоматическая маркировка событий по заданным параметрам.

Эргономика смешанного анализа

Физические параметры MSO7024 — масса 3,9 кг и габариты 410×224×135 мм — соответствуют стандартам настольных приборов, обеспечивая устойчивость при работе с тяжёлыми пробниками и внешними модулями. Управление организовано через комбинированную панель: для аналоговых каналов предусмотрены независимые регуляторы V/дел и смещения, а для цифровых — групповое отображение состояний на экране с цветовой индикацией активных линий. Триггерная система поддерживает как классические режимы (фронт, видеосигнал, длительность), так и сложные условия по логическому состоянию цифровых входов, что позволяет запускать захват по комбинации аналоговых и цифровых событий. Дополнительный интерфейс для удалённого управления (стандартные порты, не указанные в спецификации, но предполагаемые платформой) может быть использован для автоматизации тестовых стендов, однако в базовой конфигурации акцент сделан на удобство ручной работы.

• Цифровые каналы: 16 с настраиваемыми порогами для различных логических уровней.
• Встроенный генератор: 2 канала (опция) — тестовые сигналы без внешнего оборудования.
• Триггер по логическому состоянию: запуск по комбинации аналоговых и цифровых условий.

По сравнению с младшей моделью MSO7014 (100 МГц), MSO7024 предлагает вдвое большую аналоговую полосу, что позволяет анализировать высокоскоростные цифровые интерфейсы (например, USB 2.0 или Ethernet 100BASE-TX) и работать с более крутыми фронтами сигналов. В то же время, в отличие от MSO7034 (350 МГц), MSO7024 сохраняет ту же глубину памяти и дискретизацию, но с меньшей стоимостью и достаточной для большинства задач полосой — 200 МГц покрывает 90 % потребностей сервисных инженеров, работающих с микроконтроллерами и периферийными устройствами. Таким образом, MSO7024 является золотой серединой в линейке смешанных осциллографов Rigol, предлагая баланс между ценой и функциональностью для профессиональной отладки смешанных сигналов.
