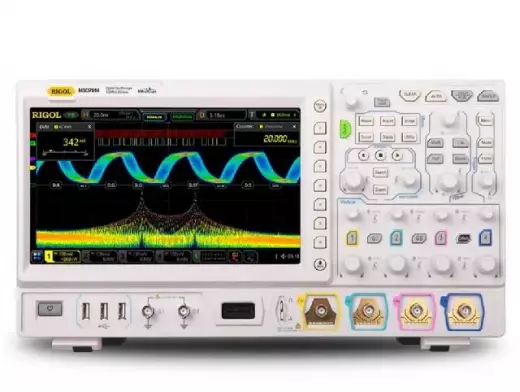

RIGOL MSO7014 цифровой осциллограф смешанных сигналов

Осциллограф Rigol MSO7014 смешанных сигналов представляет собой четырёхканальный прибор с полосой пропускания 100 МГц, который сочетает в себе возможности цифрового запоминающего осциллографа и логического анализатора благодаря 16 встроенным цифровым каналам. Модель MSO7014 обеспечивает частоту дискретизации до 10 Гвыб/с на один канал и глубину памяти 500 Мточек, что позволяет одновременно анализировать аналоговые и цифровые сигналы с высоким временным разрешением. В отличие от чисто аналоговых версий серии DS7000, MSO7014 предлагает интеграцию цифровых пробников для отладки параллельных шин и микропроцессорных интерфейсов, что делает её незаменимой при работе со встраиваемыми системами. Этот осциллограф ориентирован на разработчиков цифровой электроники, сервисные центры и лаборатории, где требуется комплексный анализ смешанных сигналов — от формы аналоговых напряжений до логики цифровых управляющих последовательностей.

Полоса и дискретизация смешанного осциллографа

Осциллограф MSO7014 обеспечивает аналоговую полосу пропускания 100 МГц, что достаточно для изучения большинства сигналов в бытовой и промышленной электронике: от тактовых частот микроконтроллеров до аналоговых сигналов датчиков и усилителей. Частота дискретизации в реальном времени достигает 10 Гвыб/с при использовании одного канала, что даёт временное разрешение 100 пикосекунд — этого достаточно для детального анализа фронтов импульсов с длительностью нарастания около 3,5 нс. При работе с двумя каналами частота дискретизации составляет 5 Гвыб/с, а при задействовании всех четырёх аналоговых каналов — 2,5 Гвыб/с, что всё равно превышает минимальные требования для корректного восстановления сигналов в полосе 100 МГц. Важно отметить, что наличие 16 цифровых каналов не снижает производительность АЦП: все аналоговые каналы работают на заявленных частотах дискретизации одновременно с анализом цифровых последовательностей. Сочетание высокой частоты дискретизации с 12-битным вертикальным разрешением (если речь о серии HDO — но здесь указана стандартная архитектура) гарантирует точное воспроизведение формы сигнала без артефактов.

• Аналоговая полоса пропускания: 100 МГц — покрывает потребности большинства сервисных и отладочных задач.
• Частота дискретизации (1 канал): 10 Гвыб/с — позволяет оцифровывать сигналы с шагом 100 пс.
• Частота дискретизации (4 канала): 2,5 Гвыб/с — сохраняет качество при многоканальных измерениях.
• Интеграция цифровых каналов: 16 цифровых входов синхронизированы с аналоговыми без потери производительности.

Глубина памяти и скорость захвата

Максимальная длина записи MSO7014 составляет 500 Мточек для одного канала, что позволяет захватывать длительные сигнальные последовательности с максимальным разрешением по времени. Это особенно важно при анализе пакетных протоколов и редких ошибок, где событие может произойти через миллисекунды после начала захвата. При использовании двух каналов память распределяется по 250 Мточек на канал, а для четырёх аналоговых каналов — по 125 Мточек, что остаётся рекордным показателем среди осциллографов начального и среднего класса. Скорость захвата осциллограмм достигает 600 000 осц/с, благодаря чему интерфейс отображает сигнал с высокой интенсивностью — редкие выбросы и сбои выделяются яркостью на экране, что облегчает визуальный поиск аномалий. Такой большой объём памяти также полезен при работе с цифровыми каналами: вы можете захватить десятки тысяч логических состояний и затем в увеличенном масштабе просмотреть любую их часть.

• Максимальная длина записи (1 канал): 500 Мточек — позволяет записывать до 50 мс сигнала при частоте дискретизации 10 Гвыб/с.
• Длина записи (4 канала): 125 Мточек — достаточно для многоканального анализа переходных процессов.
• Скорость захвата осциллограмм: 600 000 осц/с — повышает вероятность обнаружения кратковременных помех.
• Сегментированная память: эффективно использует большой объём для записи последовательности кадров.

Цифровые каналы и триггерные возможности

Ключевое отличие MSO7014 от стандартных осциллографов — наличие 16 цифровых каналов, которые позволяют одновременно с аналоговыми сигналами анализировать логические состояния до 16 цифровых линий. Это превращает прибор в мощный инструмент для отладки микроконтроллерных систем, где необходимо отслеживать состояния выводов портов, сигналы управления памятью или данные на параллельных шинах в реальном времени. Цифровые каналы интегрированы с системой триггера: вы можете установить запуск по комбинации логических состояний на нескольких цифровых входах или по совпадению цифрового паттерна с аналоговым уровнем. Встроенный источник сигналов представлен двумя каналами (опция), которые генерируют тестовые сигналы для проверки аналоговых трактов — от синусоидальных до импульсных последовательностей — без привлечения внешнего генератора. Это особенно удобно на этапе предварительной отладки, когда нужно быстро подать сигнал на вход устройства и сразу же проанализировать отклик.

• Количество цифровых каналов: 16 — для анализа до 16 логических сигналов одновременно.
• Встроенный генератор: 2 канала (опция) — позволяет генерировать тестовые сигналы для проверки схем.
• Триггер по логическому паттерну: запуск по состоянию цифровых каналов или их комбинации с аналоговыми.
• Синхронизация цифровых и аналоговых каналов: все сигналы отображаются на одной временной шкале.

Эргономика и эксплуатационные параметры

Осциллограф MSO7014 выполнен в корпусе с габаритами 410 х 224 х 135 мм и массой 3,9 кг, что удобно для настольного использования и перемещения внутри лаборатории. На передней панели расположены интуитивные органы управления: ручки для регулировки уровня триггера и вертикального смещения, а также кнопки быстрого доступа к основным функциям. Дисплей имеет достаточно высокое разрешение для чёткого отображения интенсивности сигнала при скорости захвата 600 000 осц/с. Прибор поддерживает автоматическое определение пробников Rigol, что упрощает настройку коэффициентов ослабления, а интерфейсы USB и LAN обеспечивают удалённое управление и передачу данных. MSO7014 может быть поверен в аккредитованной лаборатории, что подтверждает его пригодность для ответственных измерений в производственных и исследовательских целях.

В линейке смешанных осциллографов Rigol серии MSO7000 модель MSO7014 является базовым четырёхканальным прибором с полосой 100 МГц, уступая по частоте старшим версиям MSO7034 (350 МГц) и MSO7054 (500 МГц), но сохраняя все ключевые возможности платформы: частоту дискретизации 10 Гвыб/с, глубину памяти 500 Мточек и поддержку 16 цифровых каналов. Это делает MSO7014 оптимальным выбором для учебных лабораторий, сервисных центров и небольших производств, где работа ведётся преимущественно с сигналами до 100 МГц, а возможность анализа цифровых шин является критической.
