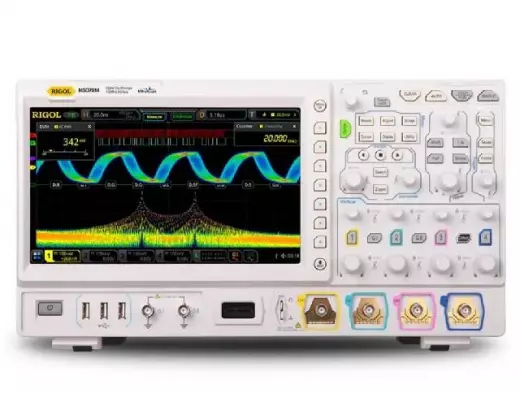

RIGOL MSO7014 с поверкой цифровой осциллограф смешанных сигналов

Осциллограф Rigol MSO7014 с поверкой смешанных сигналов представляет собой четырёхканальный цифровой прибор с полосой пропускания 100 МГц, частотой дискретизации до 10 Гвыб/с и глубиной памяти до 500 Мточек на аналоговый канал. Ключевое отличие MSO7014 — наличие 16 цифровых каналов, что превращает классический осциллограф в полноценный анализатор смешанных сигналов для одновременной отладки аналоговых и цифровых узлов. Модель построена на платформе UltraVision II, обеспечивающей скорость захвата 600 000 осциллограмм в секунду и гибкое распределение ресурсов памяти между активными входами. В сравнении с чисто аналоговыми версиями (DS7000), MSO7014 предлагает расширенное логическое декодирование и временную привязку цифровых последовательностей к аналоговым процессам, что критично для встраиваемых систем. Прибор ориентирован на разработчиков цифровой электроники, сервисные центры по ремонту управляющих модулей и лаборатории, где требуется анализ шин данных без покупки отдельного логического анализатора.

Аналоговые параметры

Осциллограф MSO7014 оснащён аналоговой полосой пропускания 100 МГц, что достаточно для большинства задач по диагностике микроконтроллерных периферийных цепей, блоков питания и аудиотрактов. Частота дискретизации в реальном времени составляет 10 Гвыб/с при работе через один канал, что даёт временное разрешение 100 пикосекунд и позволяет фиксировать выбросы длительностью до 1 нс. При активации двух каналов частота дискретизации снижается до 5 Гвыб/с, а при задействовании всех четырёх аналоговых каналов — до 2,5 Гвыб/с. Такая адаптивная архитектура АЦП гарантирует, что даже в режиме полной загрузки MSO7014 сохраняет достаточную плотность отсчётов для корректного восстановления сигналов в пределах заявленной полосы. Глубина памяти достигает 500 Мточек на один канал, что позволяет записывать длительные пакетные последовательности без потери временного разрешения.

• Полоса пропускания: 100 МГц — оптимальна для цифровых шин и низкочастотной аналоговой техники.
• Дискретизация (1/2/4 кан.): 10 / 5 / 2,5 Гвыб/с — динамическая настройка под задачи многоканального сбора.
• Глубина памяти (1/2/4 кан.): 500 / 250 / 125 Мточек — захват длительных процессов без прореживания.

Цифровой расширитель

MSO7014 оснащён 16 цифровыми каналами, которые работают синхронно с аналоговыми и позволяют анализировать состояния параллельных шин (например, 8-битные интерфейсы памяти или управляющие линии). Цифровые входы имеют программируемые пороговые уровни, что даёт возможность подстраивать логические пороги под различные логические семейства (TTL, CMOS, LVCMOS). При этом все 20 каналов (4 аналоговых + 16 цифровых) отображаются на одном экране с общей временной базой, что упрощает поиск причин сбоев по цепям данных и управления. В дополнение к цифровым каналам, в спецификации указан встроенный источник сигнала на 2 канала (опция), который позволяет генерировать тестовые импульсы для проверки цепей без внешнего генератора.

Скорость захвата и буфер

Скорость захвата осциллограмм MSO7014 достигает 600 000 форм в секунду, что является одним из высочайших показателей в классе приборов с полосой до 100 МГц. Высокая частота обновления существенно повышает вероятность обнаружения редких аномалий — глитчей, дребезга контактов или кратковременных срывов синхронизации. Глубокая память до 500 Мточек в одноканальном режиме в сочетании с функцией сегментированного захвата позволяет записывать до нескольких тысяч отдельных событий с сохранением временных меток между ними. При анализе сложных цифровых протоколов, таких как SPI или I2C, объём буфера позволяет зафиксировать передачу длинных массивов данных без остановки и с последующим детальным просмотром каждого бита.

Физика и управление

Прибор MSO7014 имеет стандартные для настольных осциллографов габариты 410 х 224 х 135 мм и массу 3,9 кг, что делает его удобным для стационарной установки на рабочем столе или в стойке. Управление организовано через удобную переднюю панель с выделенными регуляторами для каждой из четырёх вертикальных осей и общей развёртки, что сохраняет привычную эргономику для инженеров, переходящих с аналоговых приборов. Все цифровые и аналоговые каналы имеют независимые настройки масштаба и смещения, а триггерная система поддерживает как традиционные режимы (фронт, длительность), так и сложные условия по логическим состояниям на цифровых входах. Наличие 16 цифровых линий дополняется возможностью группового отображения их состояний в виде временных диаграмм с цветовой дифференциацией, что значительно сокращает время анализа параллельных интерфейсов.

• Цифровые каналы: 16 — позволяют анализировать шины данных и адреса вместе с аналоговыми сигналами.
• Встроенный генератор: 2 канала (опция) — подача сигналов без внешнего оборудования.
• Масса и габариты: 3,9 кг, 410×224×135 мм — устойчивый настольный форм-фактор.

По сравнению с моделью MSO7024 (200 МГц), MSO7014 предлагает такую же дискретизацию, память и цифровые каналы, но с вдвое меньшей аналоговой полосой, что делает его более доступным для задач, не требующих работы с высокочастотными аналоговыми сигналами. В отличие от младшего MSO7000 (без указания полосы), модель MSO7014 сохраняет возможность апгрейда полосы до 200 или 500 МГц (зависит от опций), но в базовой конфигурации поставляется с 100 МГц, что перекрывает 95% задач цифровой сервисной диагностики. Инженеры, работающие с датчиками, источниками питания и периферийными устройствами микроконтроллеров, найдут в MSO7014 идеальный баланс между стоимостью и функциональностью смешанных сигналов, не требуя покупки отдельного логического анализатора.

Покупка RIGOL MSO7014 с поверкой цифровой осциллограф смешанных сигналов в BESTKIP

Купить RIGOL MSO7014 с поверкой цифровой осциллограф смешанных сигналов можете в BESTKIP — онлайн-заказ, счёт и спецификация для юрлиц и частных покупателей.

• Доступен к заказу — уточним срок отгрузки перед оплатой.
• Счёт и КП — для юрлиц и тендеров.
• Подбор специалиста — сравним MSO7014 с соседними индексами по полосе, каналам и дискретизации.
