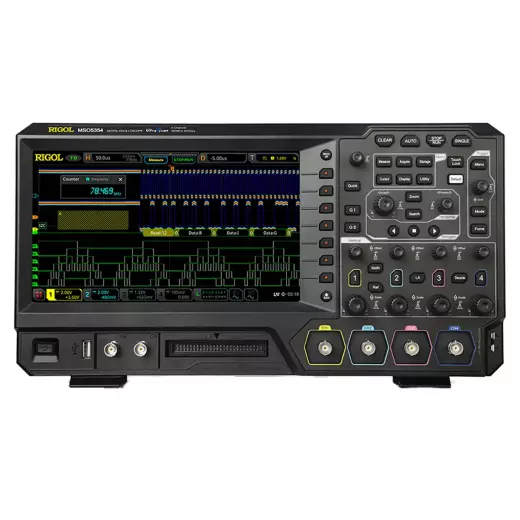

RIGOL MSO5354 осциллограф с поверкой

Осциллограф Rigol MSO5354 с поверкой представляет собой 4-канальный смешанный осциллограф с аналоговой полосой пропускания 350 МГц, частотой дискретизации до 8 Гвыб/с и максимальной длиной записи 100 Мточек на канал. Эта модель занимает промежуточное положение в линейке MSO5000, предлагая расширенные возможности цифрового анализа за счет 16 дополнительных цифровых каналов и опционального встроенного двухканального генератора сигналов. MSO5354 ориентирован на инженеров-разработчиков, сервисные центры и исследовательские лаборатории, которым требуется детальный анализ аналоговых и цифровых сигналов в широком диапазоне частот. Прибор сочетает высокую скорость захвата 500 000 осциллограмм в секунду с глубокой памятью, что делает его эффективным инструментом для отладки сложных систем, тестирования силовой электроники и решения задач спектрального анализа.

Полоса пропускания и дискретизация

Аналоговая полоса пропускания MSO5354 составляет 350 МГц, что позволяет уверенно исследовать сигналы в диапазоне ВЧ и УВЧ, включая гармоники тактовых частот современных микроконтроллеров и интерфейсов. Частота дискретизации в реальном времени варьируется в зависимости от числа задействованных каналов: при работе с одним каналом достигается максимальное значение 8 Гвыб/с, для двух каналов — 4 Гвыб/с, а при одновременном использовании всех четырех аналоговых каналов — 2 Гвыб/с. Эта архитектура гарантирует высокое временное разрешение даже при анализе быстротекущих процессов: для одноканального режима интервал между отсчетами составляет 125 пикосекунд. Такая гибкость позволяет инженеру оптимально распределять вычислительные ресурсы осциллографа: максимальная частота дискретизации задействуется для одиночных импульсных помех, а при одновременном мониторинге четырех сигналов сохраняется достаточный уровень детализации. В режиме пикового детектора и при использовании интерполяции sin(x)/x эффективность дискретизации остается высокой во всем частотном диапазоне.

• Полоса пропускания: 350 МГц для всех аналоговых каналов, обеспечивает анализ сигналов с частотой до 350 МГц с погрешностью не более 30% по амплитуде на верхней границе.
• Дискретизация 1 канала: 8 Гвыб/с — оптимальный режим для захвата одиночных событий и импульсных помех наносекундной длительности.
• Дискретизация 2 каналов: 4 Гвыб/с — стандартный режим для сравнения двух сигналов, например, вход/выход усилителя.
• Дискретизация 4 каналов: 2 Гвыб/с — достаточная частота для одновременного контроля четырех шин питания или цифровых линий.

Глубина памяти и захват

Максимальная длина записи MSO5354 достигает 100 Мточек на канал в одноканальном режиме, что в несколько раз превосходит возможности многих осциллографов среднего класса. При использовании двух каналов доступно 50 Мточек, для четырех — 25 Мточек на канал. Такой объем памяти позволяет сохранять длительные отрезки сигнала без потери детализации, сохраняя высокую частоту дискретизации при увеличении временной развертки. Это критически важно для анализа низкочастотных модуляций, огибающих высокочастотных сигналов или для поиска редких сбоев в цифровых последовательностях. Глубина памяти в сочетании с возможностью масштабирования захваченного участка (Zoom) превращает MSO5354 в полноценный инструмент для анализа протоколов и долговременного мониторинга. Скорость захвата осциллограмм составляет 500 000 форм сигналов в секунду в режиме последовательной выборки с использованием техники UltraVision II, что обеспечивает высокую плотность отображения и наглядное представление аналоговых шумов и джиттера. Такая производительность достигается за счет специализированного ASIC-процессора и выделенного буфера памяти, независимого от основного процессора управления интерфейсом.

• Память 1 канал: 100 Мточек — полный объем для захвата длительных последовательностей с максимальной частотой дискретизации.
• Память 2 канала: 50 Мточек — сбалансированный режим для большинства практических задач отладки.
• Память 4 канала: 25 Мточек — достаточный объем для одновременного анализа четырех сигналов без компромиссов по длительности записи.
• Скорость захвата: 500 000 осц/с, что позволяет визуализировать редкие события с вероятностью возникновения до 0,2% от времени наблюдения.

Цифровые каналы и генератор

Архитектура MSO5354 предусматривает 16 цифровых каналов, которые подключаются через опциональный пробник PLA2216. Это превращает осциллограф в полноценный логический анализатор, способный одновременно отображать временные диаграммы цифровых шин (I2C, SPI, UART, CAN, LIN) в параллель с аналоговыми сигналами. Цифровые каналы имеют собственную память и пороговое напряжение, настраиваемое под различные логические уровни (TTL, CMOS, LVDS, LVTTL). Такое сочетание позволяет выполнять причинно-следственный анализ — например, отслеживать момент возникновения сбоя в питании (аналоговый канал) и изменение состояния управляющей линии (цифровой канал) с единой привязкой по времени. Опциональный встроенный двухканальный генератор сигналов существенно расширяет функциональность прибора: он может формировать синусоидальные, прямоугольные, пилообразные и произвольные сигналы частотой до 25 МГц, что исключает необходимость подключения внешнего генератора для базовых тестов (проверка АЧХ усилителей, анализ переходных характеристик, имитация сигналов датчиков). Генератор интегрирован в общую систему управления и может синхронизироваться с триггером осциллографа, создавая замкнутый контур тестирования.

• Количество цифровых каналов: 16, доступны при подключении пробника PLA2216, поставляемого опционально.
• Встроенный источник сигнала: 2 канала (опция), поддерживается генерация синусоидальных и произвольных сигналов.
• Синхронизация: цифровые и аналоговые каналы имеют общую временную базу и систему триггера, что обеспечивает точное совпадение по времени.
• Применение: позволяет проводить сквозное тестирование цифро-аналоговых систем, включая управление двигателями, блоки питания с цифровым управлением и интерфейсы датчиков.

Экран и управление

Осциллограф MSO5354 оснащен 9-дюймовым цветным TFT-дисплеем с разрешением 1024×600 пикселей, выполненным по технологии WVGA. Экран обеспечивает четкое отображение до 10 горизонтальных делений и 8 вертикальных делений с дополнительной областью для меню и параметров. Высокая яркость и контрастность позволяют комфортно работать при любом освещении лаборатории, а широкие углы обзора — просматривать данные с нескольких рабочих позиций. Управление реализовано через комбинацию сенсорного экрана и аппаратных кнопок/ручек: основные параметры (вертикальное отклонение, горизонтальная развертка, уровень триггера) регулируются физическими регуляторами с функцией автоматического переключения диапазонов, что ускоряет работу в режиме реального времени. Интерфейс поддерживает многоязычное меню (включая русский язык) и контекстные подсказки для каждого элемента управления. Эргономика корпуса (габариты 367×200×130 мм, масса 3,2 кг) позволяет размещать прибор как на рабочем столе, так и в стандартной 19-дюймовой стойке при помощи опциональных креплений. Меню каналов обеспечивает независимую настройку каждого из четырех аналоговых каналов: масштаб от 1 мВ/дел до 10 В/дел, смещение, инверсия, фильтрация и математические операции (сложение, вычитание, умножение, БПФ).

• Тип дисплея: 9" TFT WVGA с разрешением 1024×600, отображение до 10 делений по горизонтали.
• Управление: сенсорный экран + энкодеры с функцией нажатия (push-ручки) для быстрой настройки времени/деление и вольт/деление.
• Габариты: 367×200×130 мм, масса 3,2 кг — компактный корпус, совместимый с настольным и стоечным монтажом.
• Математика сигналов: поддерживаются операции сложения, вычитания, умножения, деления и FFT (быстрое преобразование Фурье) с выбором оконных функций (Блэкман, Хэмминг, Ханн).

В линейке MSO5000 модель MSO5354 занимает позицию между младшими 100-мегагерцевыми версиями и старшим 500-мегагерцевым MSO5354 (примечание: в модельном ряду доступна также версия MSO5504 с полосой 500 МГц). По сравнению с базовой моделью MSO5074, MSO5354 обеспечивает увеличенную на 350% аналоговую полосу пропускания (с 100 МГц до 350 МГц) и идентичную частоту дискретизации, что делает его предпочтительным выбором для анализа гармоник и высокочастотных шумов. Отличие от чисто аналоговых или цифровых запоминающих осциллографов заключается в интеграции 16 цифровых каналов и опционального генератора, что выводит прибор в категорию смешанных систем (MSO). При этом сохранена полная совместимость с пассивными и активными пробниками серии RP, а также обеспечена возможность апгрейда полосы пропускания до 500 МГц (для моделей с заводской опцией) — уточняйте возможность модернизации для конкретного экземпляра. По сравнению с аналогичными решениями других производителей, MSO5354 предлагает максимальную глубину памяти в своем ценовом сегменте и рекордную скорость захвата, что критически важно при поиске интермиттирующих ошибок в цифровых системах. Модель поставляется с четырьмя пассивными пробниками RP2200 (350 МГц) в комплекте, что исключает необходимость дополнительных расходов на старте эксплуатации. Все изложенные характеристики подтверждены заводской калибровкой и могут быть верифицированы в процессе поверки в аккредитованной лаборатории, что делает MSO5354 пригодным для использования в метрологических целях и при производстве ответственной продукции.
