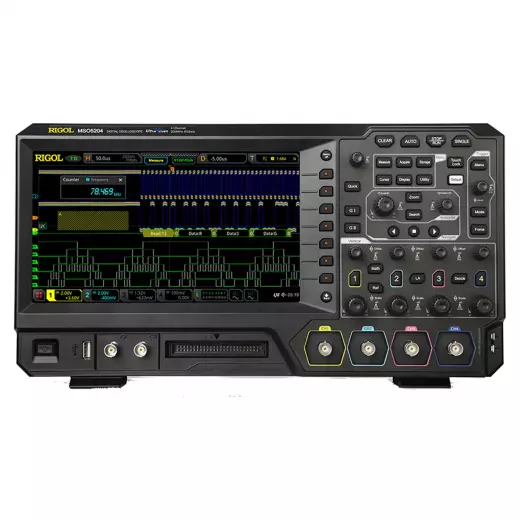

RIGOL MSO5204 цифровой осциллограф

Осциллограф RIGOL MSO5204 представляет собой четырёхканальный гибридный цифровой прибор, сочетающий возможности высокоскоростного запоминающего осциллографа с полосой пропускания 200 МГц и 16-канального логического анализатора для комплексного анализа смешанных сигналов. Модель обеспечивает максимальную частоту дискретизации 8 Гвыб/с при работе с одним каналом, глубину памяти до 100 Мточек и скорость захвата 500 000 осциллограмм в секунду, что позволяет фиксировать даже самые редкие события в цифровых и аналоговых цепях. MSO5204 разработан для профессиональных задач в области разработки встраиваемых систем, тестирования силовой электроники, отладки микроконтроллерных устройств и сервисного обслуживания сложной радиоэлектронной аппаратуры. Отличие данной модели в линейке Rigol MSO5000 — максимальное число аналоговых каналов (4) в сочетании с 16 цифровыми входами и возможностью установки двухканального встроенного генератора сигналов, что превращает прибор в полноценную измерительную станцию.

Четыре аналоговых канала и память

Осциллограф MSO5204 оснащён четырьмя аналоговыми входными каналами, что позволяет одновременно наблюдать и сравнивать до четырёх сигналов в единой временной развёртке — критически важно при анализе многофазных систем, дифференциальных пар и шин с несколькими линиями управления. Частота дискретизации распределяется между активными каналами: при задействовании одного канала доступны 8 Гвыб/с, двух каналов — по 4 Гвыб/с, всех четырёх — по 2 Гвыб/с на канал.

• Максимальная глубина памяти: 100 Мточек (1 канал), 50 Мточек (2 канала), 25 Мточек (4 канала) — позволяет захватывать длительные последовательности без потери временного разрешения.
• Полоса пропускания: 200 МГц по каждому аналоговому входу — достаточна для работы с тактовыми частотами до 50 МГц и гармониками до 10-й гармоники.
• Скорость захвата: 500 000 осциллограмм/с в режиме последовательного сбора (сегментированная память) — идеально для обнаружения редких сбоев и глитчей.

Благодаря четырём каналам, MSO5204 позволяет выполнять измерения задержек между сигналами, фазовые соотношения в многофазных преобразователях и сравнительный анализ цифровых шин с аналоговыми сигналами в реальном масштабе времени.

Цифровые каналы и гибридный анализ

Главное конкурентное преимущество MSO5204 перед классическими DSO-осциллографами — встроенный 16-канальный логический анализатор, активируемый при подключении пробника PLA2216. Это позволяет одновременно анализировать до 20 каналов (4 аналоговых + 16 цифровых) с возможностью синхронного запуска по любому из них.

• Цифровые каналы: 16 входов с программируемыми порогами, совместимыми с TTL (1.4 В), CMOS (2.5 В, 3.3 В, 5 В), LVTTL и другими логическими уровнями.
• Пробник PLA2216: приобретается отдельно, оснащён 16 каналами с зажимами типа «крокодил» и общим заземляющим контактом.
• Отображение: цифровые сигналы отображаются в виде временных диаграмм с цветовой группировкой и возможностью объединения в шины (до 8 групп).

Цифровые каналы синхронизированы с аналоговыми с точностью до 2 нс, что позволяет точно определять временные соотношения между логическими уровнями и аналоговыми процессами — например, между сигналом тактового генератора и ответом микроконтроллера.

Опциональный генератор сигналов

Модель MSO5204 поддерживает установку опционального двухканального встроенного источника сигналов, который превращает осциллограф в полнофункциональный измерительный комплекс. Генератор сигналов интегрируется непосредственно в прибор и управляется через тот же интерфейс, что и осциллограф.

• Количество каналов генератора: 2 (опция) — позволяет одновременно формировать два независимых сигнала для тестирования устройств с дифференциальными входами.
• Функциональность: генерация синусоидальных, прямоугольных, треугольных и произвольных сигналов с регулируемой амплитудой и частотой.
• Интеграция: генератор может использовать данные захваченного сигнала для воспроизведения произвольной формы, что упрощает моделирование датчиков и интерфейсов.

В отличие от внешнего генератора, встроенный источник не требует дополнительного подключения и калибровки, сокращая время подготовки к измерениям.

Эргономика, вес и интерфейсы

Осциллограф MSO5204 имеет компактные габариты 367×200×130 мм при массе всего 3,2 кг, что облегчает его размещение на рабочем столе и интеграцию в измерительные стойки. Несмотря на малый вес, прибор оснащён эффективной пассивной системой охлаждения, обеспечивающей бесшумную работу даже при длительных сеансах измерений.

• Дисплей: 9-дюймовый WVGA-экран с разрешением 800×480 и поддержкой 256 уровней интенсивности для отображения наложенных сигналов (аналоговое персистенсное послесвечение).
• Интерфейсы: USB Host/Device для подключения флэш-накопителей и управления с ПК, LAN (LXI) для удалённого доступа и автоматизации, опциональный GPIB для работы в промышленных системах.
• Питание: универсальный блок 100–240 В, 50–60 Гц, потребление мощности до 60 Вт — подходит для работы в любой сети.

В линейке Rigol MSO5000 модель MSO5204 занимает позицию флагмана по числу каналов (4 аналоговых) при полосе 200 МГц, тогда как младший MSO5102 предлагает только 2 аналоговых канала при той же полосе, а MSO5072 имеет полосу 70 МГц. Выбор MSO5204 оправдан при необходимости одновременного контроля четырёх сигналов — например, в трёхфазных инверторах, системах с обратной связью и многоканальных АЦП, где требуется максимальная глубина памяти и гибридный анализ цифровых протоколов. При этом прибор сохраняет совместимость со всеми аксессуарами линейки, включая пробники, токовые клещи и дифференциальные зонды.
