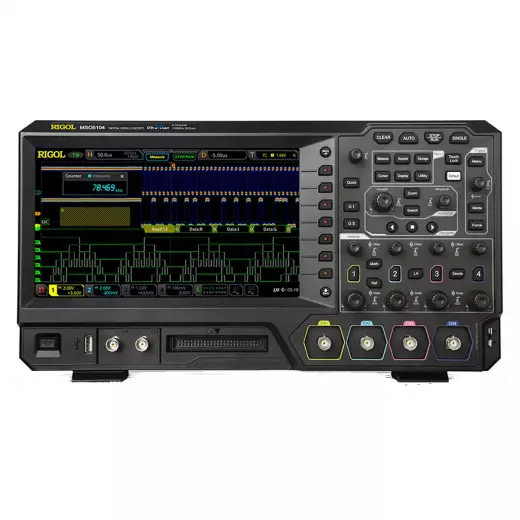

RIGOL MSO5104 цифровой осциллограф

Осциллограф Rigol MSO5104 представляет собой 4-канальный смешанный цифровой осциллограф с полосой пропускания 100 МГц и максимальной частотой дискретизации 8 Гвыб/с, дополненный 16 цифровыми логическими каналами для анализа смешанных сигналов. Модель MSO5104 оснащена глубокой памятью до 100 Мточек на канал и обеспечивает скорость захвата до 500 000 осциллограмм в секунду, что делает её эффективным инструментом для поиска редких событий и сбоев. Данный осциллограф ориентирован на задачи отладки встраиваемых систем, анализа цифровых шин, сервисного обслуживания и применения в учебных лабораториях, где требуется одновременный контроль аналоговых и цифровых сигналов. В линейке Rigol MSO5104 выделяется наличием 16 цифровых каналов и высокой частотой дискретизации, что позволяет ему конкурировать с более дорогими логическими анализаторами при решении задач смешанной отладки.

Цифровые каналы

Ключевое отличие MSO5104 от стандартных цифровых осциллографов — наличие 16 логических каналов (требуется пробник PLA2216), которые позволяют одновременно анализировать до 16 цифровых сигналов наряду с четырьмя аналоговыми. Это особенно востребовано при отладке микроконтроллерных систем, где необходимо контролировать состояние адресных и данных шин, управляющие сигналы, а также параллельные интерфейсы. Цифровые каналы обеспечивают синхронный захват с аналоговыми, что даёт возможность наблюдать временные соотношения между цифровыми и аналоговыми сигналами, например, при анализе работы АЦП или драйверов силовых ключей. Такой набор каналов делает MSO5104 универсальным инструментом для сервисных центров и R&D-лабораторий, занимающихся сложными смешанными системами.

Частота дискретизации

Осциллограф MSO5104 обеспечивает максимальную частоту дискретизации 8 Гвыб/с при использовании одного канала, 4 Гвыб/с при двух и 2 Гвыб/с при четырёх одновременно работающих каналах. Такая производительность позволяет детально восстанавливать форму сигналов в полосе 100 МГц с высоким временным разрешением. Глубина памяти достигает 100 Мточек на канал (при одном активном канале), 50 Мточек при двух и 25 Мточек при четырёх каналах, что даёт возможность захватывать длительные последовательности без потери разрешения по времени. Скорость захвата осциллограмм — до 500 000 осц/с — повышает вероятность фиксации кратковременных сбоев и глитчей при работе в режиме нормального триггера.

• Частота дискретизации: 8 Гвыб/с (1 канал), 4 Гвыб/с (2 канала), 2 Гвыб/с (4 канала) — обеспечивает высокую детализацию сигналов.
• Глубина памяти: 100 Мточек (1 канал), 50 Мточек (2 канала), 25 Мточек (4 канала) — захват длительных процессов без потери разрешения.
• Скорость захвата: до 500 000 осц/с — эффективна для поиска редких событий.

Смешанный анализ

Сочетание четырёх аналоговых и 16 цифровых каналов в MSO5104 позволяет выполнять комплексный анализ встраиваемых систем, включая декодирование последовательных шин (I²C, SPI, RS-232, CAN, LIN) и параллельных интерфейсов. Цифровые каналы имеют настраиваемые пороговые уровни, что позволяет адаптировать их под различные логические стандарты (TTL, CMOS, LVTTL). При отладке, например, системы управления двигателем, можно одновременно наблюдать сигналы ШИМ на аналоговых каналах и логические состояния управляющих выводов микроконтроллера на цифровых. Возможность временной привязки всех 20 каналов относительно общего триггера значительно упрощает локализацию неисправностей в сложных цифровых устройствах.

Конструкция и интерфейсы

Осциллограф MSO5104 выполнен в компактном корпусе размерами 367×200×130 мм и массой всего 3,2 кг, что обеспечивает удобство размещения на рабочем столе и при необходимости транспортировки. Для расширения функциональности предусмотрен опциональный встроенный двухканальный генератор сигналов произвольной формы (опция), который позволяет использовать прибор как автономный источник тестовых сигналов. Набор интерфейсов включает USB Host и Device для подключения флеш-накопителей и управления с ПК, а также LAN для интеграции в измерительные сети и удалённого управления через LXI. Управление осуществляется через интуитивно понятный интерфейс с крупным цветным дисплеем, что упрощает работу как для опытных инженеров, так и для студентов в учебных лабораториях.

В линейке Rigol MSO5104 занимает позицию между базовыми осциллографами и профессиональными смешанными анализаторами. По сравнению с двухканальными моделями, он предлагает четыре аналоговых и 16 цифровых каналов, что критично при отладке многоканальных систем. В отличие от старших моделей с полосой 200 МГц и выше, MSO5104 остаётся доступным по цене, сохраняя ключевые преимущества: высокую частоту дискретизации, глубокую память и возможность анализа смешанных сигналов. Выбор MSO5104 оправдан в сервисных центрах, где часто приходится работать с ремонтом плат управления, в образовательных учреждениях для изучения цифровой и аналоговой схемотехники, а также в проектах по разработке встраиваемых систем на базе микроконтроллеров.

Покупка RIGOL MSO5104 цифровой осциллограф в BESTKIP

Купить RIGOL MSO5104 цифровой осциллограф можете в BESTKIP — менеджер уточнит комплектацию, щупы и сроки поставки по России.

• Доступен к заказу — уточним срок отгрузки перед оплатой.
• Коммерческое предложение — для бухгалтерии и плановых закупок.
• Подбор специалиста — сравним MSO5104 с соседними индексами по полосе, каналам и дискретизации.
