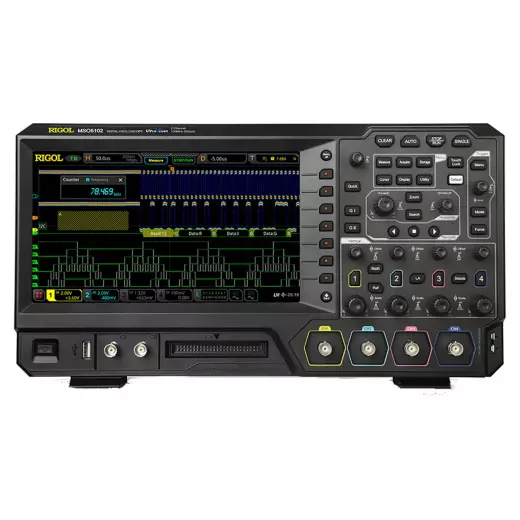

RIGOL MSO5102 цифровой осциллограф

Осциллограф RIGOL MSO5102 представляет собой гибридный цифровой прибор, совмещающий функциональность двухканального аналогового запоминающего осциллографа с полосой пропускания 100 МГц и 16-канального логического анализатора. Данная модель обеспечивает максимальную частоту дискретизации 8 Гвыб/с при работе с одним каналом, длину записи до 100 М точек и скорость захвата 500 000 осциллограмм в секунду, что ставит её в один ряд с профессиональными решениями для отладки сложных цифровых и смешанных схем. MSO5102 ориентирован на инженеров-разработчиков, сервисные центры и исследовательские лаборатории, которым требуется одновременный анализ аналоговых сигналов и цифровых шин без использования двух отдельных приборов. В отличие от младших моделей линейки UltraVision II, данная версия предлагает расширенную глубину памяти и возможность установки встроенного двухканального генератора сигналов, превращая осциллограф в многофункциональную рабочую станцию.

Гибридная архитектура и логические каналы

Ключевое преимущество осциллографа MSO5102 перед классическими DSO-решениями — наличие 16 цифровых каналов, которые активируются при подключении специализированного пробника PLA2216. Это превращает прибор в мощный инструмент для анализа последовательных протоколов и параллельных шин, позволяя одновременно наблюдать до 18 каналов (2 аналоговых + 16 цифровых) в единой временной сетке.

• Цифровые каналы: 16 логических входов с поддержкой пороговых уровней до 5 В (совместимость с TTL, CMOS, LVTTL).
• Пробник PLA2216: приобретается отдельно, оснащается зажимами типа «крокодил» для быстрого подключения к выводам микросхем.
• Отображение: цифровые сигналы визуализируются в виде временных диаграмм с возможностью группировки и цветовой маркировки шин.

Благодаря логическим каналам, MSO5102 позволяет захватывать до 100 Мточек данных на аналоговом канале и синхронизировать их с цифровой последовательностью, что критически важно при отладке микроконтроллерных систем и интерфейсов датчиков.

Частота дискретизации и глубина памяти

Осциллограф MSO5102 обеспечивает высокую точность восстановления формы сигнала благодаря частоте дискретизации 8 Гвыб/с в режиме одного канала. При активации двух аналоговых каналов частота дискретизации распределяется поровну (по 4 Гвыб/с на канал), что всё равно гарантирует запас более чем в 40 раз относительно полосы 100 МГц (согласно критерию Найквиста).

• Режим 1 канала: 8 Гвыб/с, память 100 Мточек — идеально для одиночных импульсов и высокочастотных пачек.
• Режим 2 каналов: 4 Гвыб/с, память 50 Мточек на канал — достаточный объём для записи длительных процессов передачи данных.
• Скорость захвата: 500 000 осциллограмм/с — позволяет видеть редкие аномалии даже при высокой скважности сигнала.

Глубина памяти в 100 Мточек является флагманской характеристикой для приборов данного ценового сегмента. Это позволяет захватывать сигналы длительностью до сотен миллисекунд с сохранением максимальной частоты дискретизации без перехода в режим «ускоренной развёртки».

Полоса пропускания и встроенные опции

Аналоговая полоса пропускания 100 МГц осциллографа MSO5102 делает его универсальным решением для большинства радиотехнических задач, включая анализ шин I2C, SPI, UART с частотами до 10 МГц, а также исследование импульсных блоков питания и аудиотрактов. Прибор оснащён двумя аналоговыми входами с чувствительностью до 1 мВ/дел, что позволяет уверенно работать как с высокоуровневыми цифровыми сигналами (5 В), так и с малоамплитудными датчиковыми цепями.

• Аналоговые каналы: 2 входа с 50 Ом / 1 МОм на выбор.
• Встроенный источник сигнала (опция): при активации опции прибор получает два канала генератора произвольной формы с частотой до 25 МГц.
• Система триггеров: поддержка более 30 видов триггеров, включая последовательную шину и триггер по продолжительности импульса.

Полоса 100 МГц реализована с помощью высококачественного входного аттенюатора и малошумящих усилителей, обеспечивая погрешность вертикального отклонения не более ±3%. Это гарантирует достоверные измерения амплитуды на частотах до 80–90 МГц без значимых искажений формы.

Эргономика и портативность

Вес осциллографа MSO5102 составляет всего 3,2 кг, а габариты 367 х 200 х 130 мм позволяют легко перемещать прибор между лабораторными столами или использовать в составе передвижных измерительных стоек. Тонкий корпус и пассивная система охлаждения делают модель практически бесшумной.

• Дисплей: 9-дюймовый WVGA-экран с разрешением 800×480 и высокой яркостью — комфортен при работе в любом освещении.
• Интерфейсы: стандартный набор USB Host/Device, LAN (LXI) и опциональный GPIB.
• Питание: универсальный блок питания 100–240 В, частота 50–60 Гц, потребление около 60 Вт.

В отличие от портативных осциллографов с аккумуляторами, MSO5102 рассчитан на стационарную работу, но его малый вес и компактность упрощают интеграцию в сложные измерительные комплексы. В линейке Rigol MSO5000 данная модель занимает позицию «золотой середины» между базовым MSO5072 (70 МГц, память 50 Мточек) и старшим MSO5202 (200 МГц, 8 Гвыб/с). Выбор в пользу MSO5102 оправдан при работе с частотами до 100 МГц, когда необходима максимальная глубина памяти 100 Мточек и 16 логических каналов, но старшая полоса не требуется. По сравнению с чистым DSO серии DS1000Z, модель MSO5102 выигрывает за счёт гибридной архитектуры, которая заменяет отдельный логический анализатор, экономя место и бюджет лаборатории.

Покупка RIGOL MSO5102 цифровой осциллограф в BESTKIP

Купить RIGOL MSO5102 цифровой осциллограф можете в BESTKIP — менеджер уточнит комплектацию, щупы и сроки поставки по России.

• В наличии — оформление после подтверждения менеджером.
• Документы для юрлиц — КП, счёт, спецификация.
• Техническая консультация — подскажем, когда MSO5102 оптимален, а когда стоит рассмотреть другую модель линейки.
