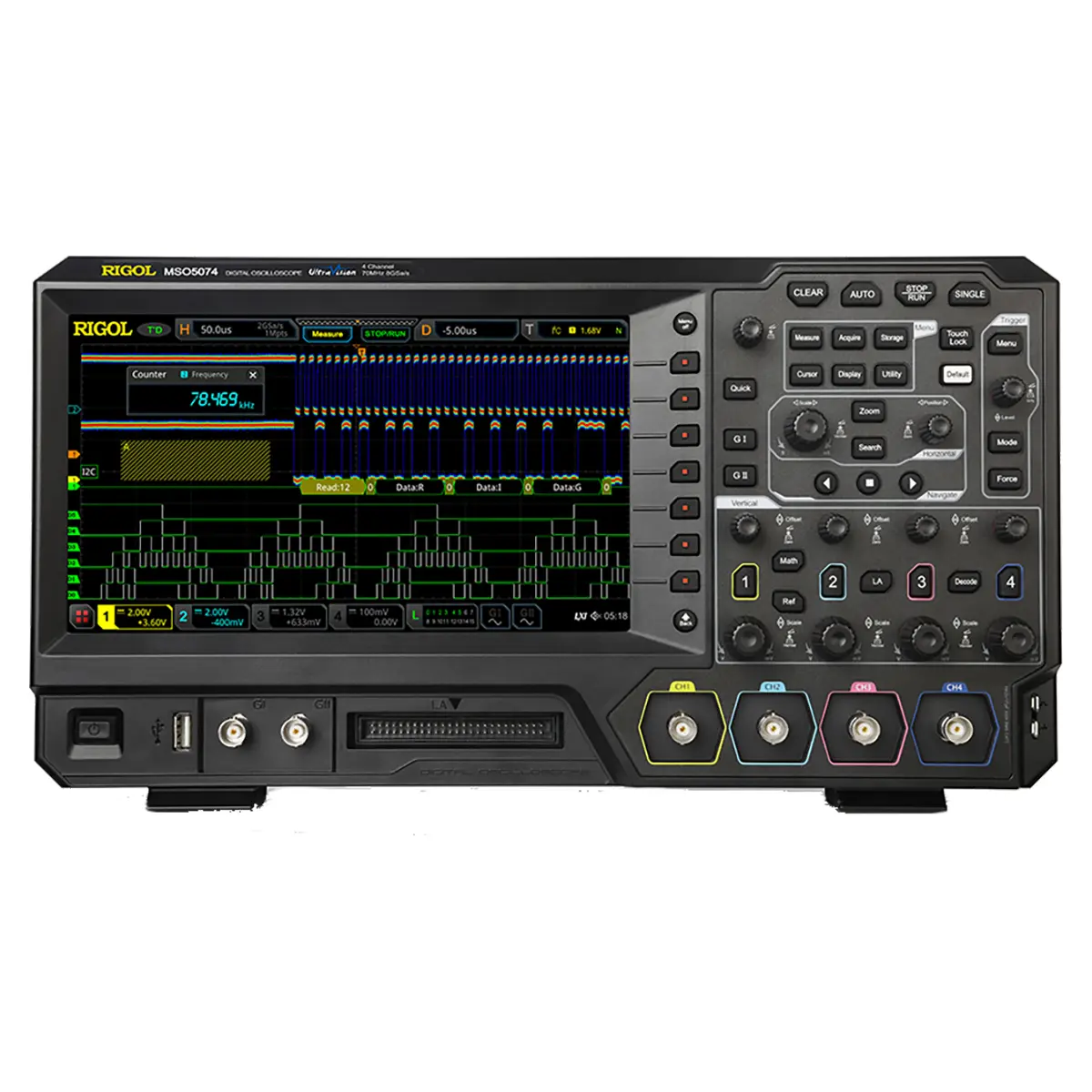

RIGOL MSO5074 цифровой осциллограф

Осциллограф RIGOL MSO5074 представляет собой четырёхканальную цифровую запоминающую модель смешанного типа с аналоговой полосой пропускания 70 МГц и поддержкой до 16 цифровых каналов (опционально). Прибор оснащён высокоскоростным АЦП с частотой дискретизации 8 Гвыб/с на один канал и максимальной глубиной памяти 100 М точек, что делает его мощным инструментом для анализа сложных многоканальных систем в сервисных центрах, при разработке цифровых устройств и в учебных лабораториях. Ключевое отличие MSO5074 в линейке — возможность одновременного анализа аналоговых и цифровых сигналов при сохранении высокой скорости захвата до 500 000 осциллограмм в секунду, что позволяет обнаруживать редкие события в цифровых шинах. Модель ориентирована на инженеров, занимающихся отладкой микроконтроллерных систем, автомобильной электроникой и оборудованием с последовательными интерфейсами.

Полоса пропускания и частота дискретизации

Осциллограф MSO5074 имеет аналоговую полосу пропускания 70 МГц, что достаточно для анализа большинства сигналов в цифровой и аналоговой электронике, включая шины I²C, SPI, UART и звуковые частоты. Частота дискретизации в реальном времени достигает 8 Гвыб/с при использовании одного аналогового канала, 4 Гвыб/с при работе на двух каналах и 2 Гвыб/с на четырёх каналах, что обеспечивает детальное восстановление сигналов и точное измерение временных параметров. Такая высокая дискретизация позволяет с высокой точностью измерять фронты импульсов и выявлять кратковременные выбросы, что особенно важно при отладке высокоскоростных цифровых цепей. Прибор обеспечивает корректное отображение сигналов с частотой до 70 МГц, а при необходимости полоса может быть ограничена для снижения уровня шума при измерении низкочастотных сигналов.

• Аналоговая полоса пропускания: 70 МГц.
• Дискретизация: 8 Гвыб/с (1 канал), 4 Гвыб/с (2 канала), 2 Гвыб/с (4 канала).
• Количество аналоговых каналов: 4.
• Скорость захвата: до 500 000 осциллограмм в секунду.

Глубина памяти и цифровые каналы

MSO5074 оснащён глубокой памятью: до 100 М точек на один канал, 50 М точек на два канала и 25 М точек на четыре канала, что позволяет сохранять длительные записи сигналов с высоким разрешением без потери детализации. Это критически важно при анализе сложных протоколов и поиске редких ошибок в цифровых системах. Помимо четырёх аналоговых каналов, прибор поддерживает подключение до 16 цифровых логических каналов (с использованием опционального пробника PLA2216), что превращает его в полноценный смешанный осциллограф (MSO) для одновременного анализа аналоговых и цифровых сигналов. Такая архитектура позволяет синхронно отслеживать взаимодействие между аналоговыми датчиками и цифровыми управляющими сигналами в микроконтроллерных системах.

• Максимальная длина записи: 100 М точек (1 канал), 50 М точек (2 канала), 25 М точек (4 канала).
• Цифровые каналы: до 16 (опциональный пробник PLA2216).
• Аналоговые каналы: 4.
• Скорость захвата: 500 000 осц/с для обнаружения редких событий.

Встроенный генератор и интерфейсы

Осциллограф MSO5074 может быть оснащён встроенным двухканальным генератором сигналов произвольной формы (опция), что позволяет использовать прибор как полноценную тестовую станцию для проверки аналоговых и цифровых устройств без привлечения внешнего оборудования. Генератор обеспечивает формирование синусоидальных, прямоугольных, треугольных и произвольных сигналов, что упрощает отладку фильтров, усилителей и других аналоговых узлов. Для связи с компьютером и управления в автоматизированных системах предусмотрены стандартные интерфейсы, обеспечивающие передачу данных и удалённое управление. Компактные размеры 367×200×130 мм и масса 3,2 кг делают прибор удобным для переноски и установки на рабочем месте.

• Встроенный генератор: 2 канала (опционально).
• Интерфейсы: стандартные для управления и передачи данных.
• Габариты: 367×200×130 мм.
• Масса: 3,2 кг.

Режимы отображения и математическая обработка

MSO5074 поддерживает различные режимы отображения сигналов, включая режимы Y-T, X-Y, SCAN и ROLL, что позволяет анализировать сигналы в разных временных масштабах. Прибор предлагает широкий набор автоматических и курсорных измерений, включая амплитудные, временные и фазовые параметры, а также возможность одновременного отображения до 10 результатов измерений на экране. Математический процессор поддерживает арифметические операции (A+B, A-B, A×B, A/B), быстрое преобразование Фурье (FFT) с выбором типов окон, а также функции интегрирования, дифференцирования, логарифмирования, экспоненты и извлечения квадратного корня. Наличие цифровых каналов позволяет также проводить логический анализ и декодирование последовательных протоколов, что делает MSO5074 универсальным инструментом для разработки и отладки цифровых систем.

• Режимы отображения: Y-T, X-Y, SCAN, ROLL.
• Математические операции: арифметика, FFT, интегрирование, дифференцирование и другие.
• Автоматические измерения: более 40 параметров, одновременный вывод до 10.
• Цифровой анализ: логические каналы для декодирования протоколов.

В отличие от младших двухканальных моделей серии MSO5000, MSO5074 предлагает четыре аналоговых канала и возможность подключения цифровых пробников, что значительно расширяет область применения при анализе многоканальных систем. По сравнению со старшими версиями с полосой 100 МГц и более, данная модель остаётся доступной для решения широкого круга задач, не требующих сверхвысоких частот, но нуждающихся в многосигнальном анализе. Благодаря высокой частоте дискретизации 8 Гвыб/с и глубокой памяти 100 М точек, MSO5074 обеспечивает детализацию, сравнимую с более дорогими приборами, что делает её оптимальным выбором для учебных лабораторий, сервисных центров и производственных участков, где важна универсальность и производительность.
