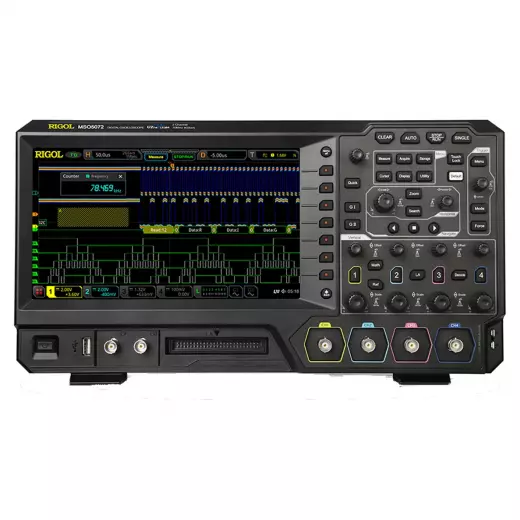

RIGOL MSO5072 осциллограф с поверкой

Осциллограф Rigol MSO5072 с поверкой представляет собой двухканальный смешанный сигнальный осциллограф с полосой пропускания 70 МГц и рекордной частотой дискретизации 8 Гвыб/с на один канал. Глубина памяти до 100 Мточек позволяет захватывать длительные последовательности без потери временного разрешения, а скорость захвата 500 000 осциллограмм в секунду обеспечивает высокую вероятность обнаружения редких событий. MSO5072 оснащён 16 цифровыми каналами (опционально, с пробником PLA2216) и поддерживает установку встроенного двухканального генератора сигналов, что расширяет его функциональность до уровня комплексной тестовой станции. Прибор ориентирован на разработку и отладку сложных цифровых и смешанных устройств, включая микроконтроллерные системы, шины данных и высокоскоростные интерфейсы. В линейке Rigol MSO5000 данная модель выделяется максимальной частотой дискретизации 8 Гвыб/с и глубокой памятью, что ставит её на ступень выше стандартных осциллографов начального уровня.

Дискретизация 8 Гвыб/с и память 100 Мточек

В MSO5072 реализована частота дискретизации 8 Гвыб/с при работе с одним каналом и 4 Гвыб/с при использовании двух каналов, что в разы превышает типичные значения для приборов с полосой 70 МГц. Такая частота выборки позволяет восстанавливать сигналы с временами нарастания менее 1 нс и фиксировать выбросы длительностью в сотни пикосекунд, что критично при анализе высокоскоростных цифровых интерфейсов. Глубина памяти до 100 Мточек в одноканальном режиме и 50 Мточек при двух каналах обеспечивает запись длительных процессов без снижения частоты дискретизации, что важно для диагностики периодических сбоев и переходных процессов.

• Частота дискретизации: 8 Гвыб/с (1 канал), 4 Гвыб/с (2 канала) — захват быстрых фронтов.
• Максимальная длина записи: 100 Мточек (1 канал), 50 Мточек (2 канала).
• Скорость захвата: 500 000 осц/с — поиск редких аномалий в реальном времени.

Цифровые каналы и смешанный режим

MSO5072 поддерживает до 16 цифровых каналов с использованием опционального пробника PLA2216, что превращает прибор в полноценный смешанный сигнальный осциллограф. Цифровые каналы позволяют одновременно анализировать логические уровни параллельных и последовательных шин, синхронизируя их с аналоговыми сигналами на двух входах. Это особенно полезно при отладке микроконтроллерных систем, где необходимо отслеживать состояние адресных и данных шин вместе с аналоговыми напряжениями питания или управляющими сигналами.

• Цифровые каналы: 16 (опция PLA2216) — для логического анализа.
• Применение: отладка параллельных шин, анализ цифровых интерфейсов.
• Совмещение: одновременное отображение аналоговых и цифровых сигналов.

Опциональный встроенный генератор

Опциональный встроенный двухканальный генератор сигналов расширяет функциональность MSO5072, позволяя формировать тестовые воздействия без подключения внешнего оборудования. Два канала генератора дают возможность создавать дифференциальные сигналы или сигналы с регулируемым фазовым сдвигом, что необходимо при тестировании усилителей, фильтров и аналоговых трактов. Наличие генератора делает MSO5072 автономным решением для комплексного тестирования радиоэлектронных устройств, особенно в условиях ограниченного лабораторного пространства.

• Встроенный генератор: 2 канала (опция) — формирование синусоидальных и произвольных сигналов.
• Функции: дифференциальные сигналы, регулировка фазы и частоты.
• Применение: проверка АЧХ, тестирование датчиков, отладка усилителей.

Экран, эргономика и мобильность

MSO5072 оснащён крупным 9-дюймовым цветным дисплеем с разрешением WVGA (800х480), обеспечивающим чёткое отображение формы сигналов и измерительной информации. Управление организовано через удобный интерфейс с меню и органами управления на передней панели, что облегчает настройку параметров в процессе работы. Масса 3,2 кг и габариты 367 х 200 х 130 мм делают прибор достаточно компактным для настольного применения, при этом сохраняется возможность транспортировки между рабочими местами. Наличие 16 цифровых каналов, опционального генератора и глубокой памяти делает MSO5072 эффективным инструментом для лабораторий, где требуется анализ смешанных сигналов.

• Дисплей: 9 дюймов, WVGA (800х480) — качественная визуализация.
• Масса: 3,2 кг — мобильность и удобство перемещения.
• Габариты: 367 х 200 х 130 мм — компактный настольный форм-фактор.

По сравнению с двухканальной моделью MSO5072 отличается от версии MSO5074 полосой пропускания 70 МГц вместо 100 МГц, но сохраняет ту же частоту дискретизации 8 Гвыб/с и глубину памяти 100 Мточек. В отличие от младшей серии DS1000Z, MSO5072 предлагает существенно большую частоту дискретизации и глубину памяти, а также возможность работы с 16 цифровыми каналами, что делает его выбором для инженеров, работающих с высокоскоростными цифровыми и смешанными сигналами.

Покупка RIGOL MSO5072 осциллограф с поверкой в BESTKIP

Купить RIGOL MSO5072 осциллограф с поверкой можете в BESTKIP — запросите цену и срок отгрузки, работаем с физлицами и организациями.

• На складе — отгрузка после подтверждения заказа.
• Документы для юрлиц — КП, счёт, спецификация.
• Подбор специалиста — сравним MSO5072 с соседними индексами по полосе, каналам и дискретизации.
