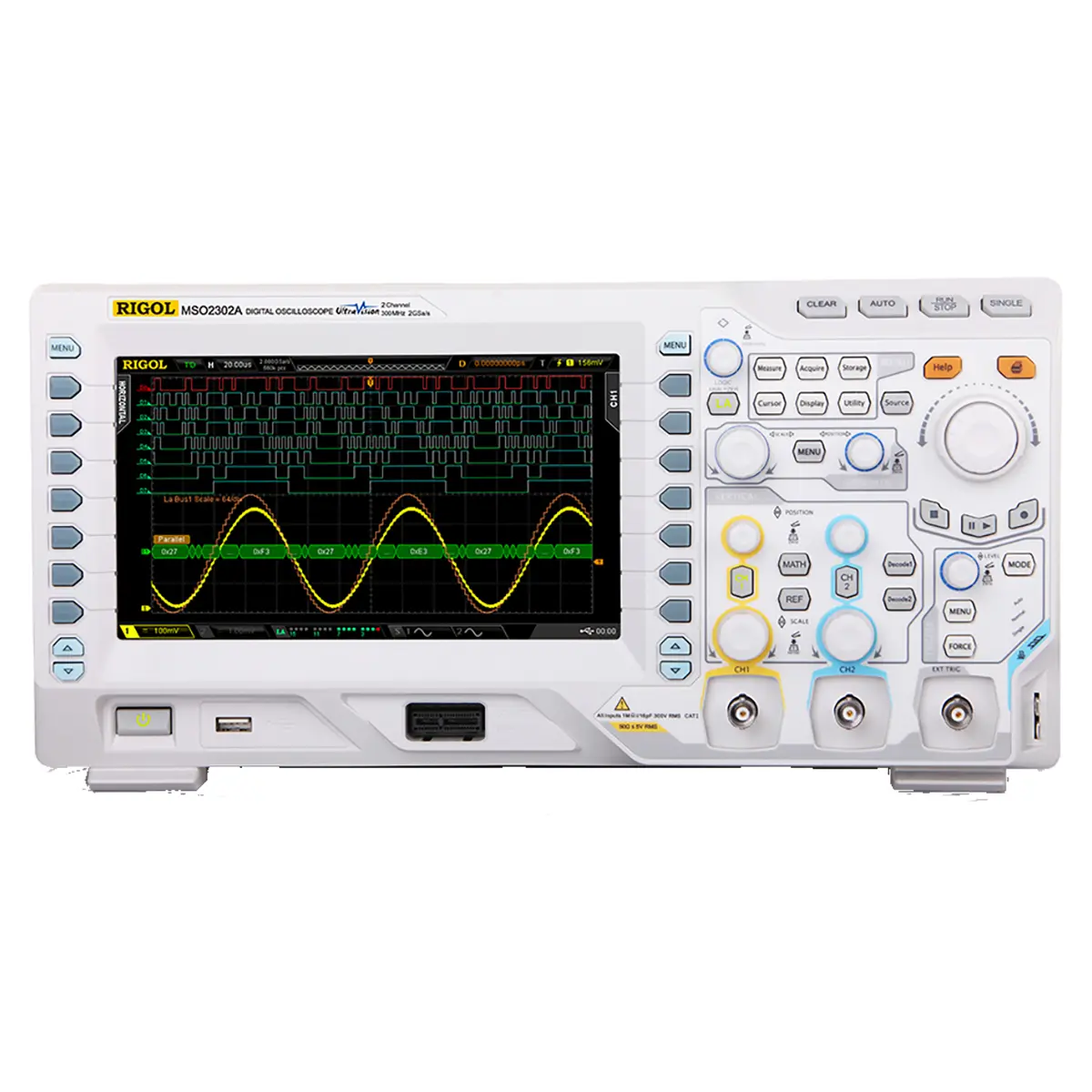

RIGOL MSO2302A-S цифровой осциллограф смешанных сигналов

Осциллограф Rigol MSO2302A‑S смешанных сигналов — это универсальный прибор, объединяющий два аналоговых канала с полосой пропускания 300 МГц и 16 цифровых логических входов в одном корпусе. MSO2302A‑S обеспечивает частоту дискретизации до 2 Гвыб/с в одноканальном режиме и глубину памяти 14 Мточек, что достаточно для захвата длительных последовательностей данных без потери временного разрешения. Данная модель ориентирована на инженеров-разработчиков и сервисных инженеров, работающих с высокоскоростными цифровыми интерфейсами, импульсными источниками питания и аналоговыми сигналами, требующими широкой полосы. Встроенный двухканальный генератор сигналов произвольной формы (опция) расширяет функциональность прибора, позволяя проводить тестирование фильтров и усилителей без внешнего оборудования. По сравнению с младшими версиями серии MSO2000A, MSO2302A‑S даёт запас по полосе до 300 МГц, что критично при измерении гармоник импульсных сигналов с частотой выше 50 МГц.

300 МГц полосы и 2 Гвыб/с дискретизации

Аналоговая полоса пропускания MSO2302A‑S составляет 300 МГц — это верхняя граница частот, где коэффициент передачи снижается не более чем на 3 дБ. Такой диапазон позволяет исследовать сигналы с длительностью фронта порядка 1,2 нс (типовое время нарастания рассчитывается как 0,35/полоса), что делает прибор пригодным для отладки быстродействующих логических схем на базе TTL, CMOS и LVDS. Частота дискретизации в реальном времени достигает 2 Гвыб/с при активном одном канале и снижается до 1 Гвыб/с при задействовании двух каналов. Это даёт временное разрешение 500 пс в одноканальном режиме, что в 4–5 раз выше требований Найквиста для сигналов частотой до 300 МГц. При работе с повторяющимися сигналами активируется режим эквивалентной дискретизации, повышающий эффективную частоту до 100 Гвыб/с, — это полезно для анализа колебаний с периодом, меньшим чем шаг реальной выборки.

Глубина памяти и скорость захвата

• Максимальная длина записи: 14 Мточек на один канал и 7 Мточек при использовании двух каналов. Такой объём памяти позволяет сохранять осциллограммы длительностью до сотен миллисекунд с сохранением максимального разрешения по времени, что критично при анализе длительных пакетных передач данных или переходных процессов в системах управления.
• Скорость захвата осциллограмм: 52 000 осц/с — прибор успевает обрабатывать и визуализировать более 50 тысяч запусков за секунду. Это значительно повышает вероятность обнаружения редких сбоев, дребезга контактов и кратковременных выбросов напряжения, которые могут остаться незамеченными при низкой частоте обновления.
• Режимы сбора данных: поддерживаются выборка в реальном времени, пиковый детектор (для захвата глитчей длительностью до 500 пс), режим усреднения (для подавления шума) и режим высокой чёткости (увеличивает вертикальное разрешение до 16 бит за счёт цифровой фильтрации).

18 каналов смешанного анализа

Конструкция MSO2302A‑S предусматривает 16 цифровых каналов (D0–D15), объединённых в две группы по 8 бит, каждая из которых имеет собственный порог переключения, устанавливаемый пользователем в диапазоне от –15 до +15 В. Цифровые каналы отображаются в виде временных диаграмм, синхронизированных с аналоговыми осциллограммами, что позволяет точно определять временные соотношения между управляющими сигналами и аналоговыми процессами. Например, при отладке ШИМ-контроллера можно одновременно наблюдать напряжение на затворе силового транзистора (аналоговый канал), сигнал обратной связи (второй аналоговый канал) и 16 линий управления микроконтроллером — все с единой привязкой по времени. Цифровые каналы имеют минимальную длительность детектируемого импульса 5 нс и максимальную входную частоту 200 МГц, что охватывает большинство распространённых цифровых шин и интерфейсов.

Генератор, экран и управление

• Встроенный двухканальный генератор (опция): обеспечивает формирование синусоидальных, прямоугольных, треугольных и произвольных сигналов с частотой до 25 МГц. Это позволяет тестировать аналоговые тракты, проверять частотные характеристики фильтров и проводить функциональную отладку без привлечения внешнего генераторного оборудования.
• Экран и интерфейс: цветной TFT-дисплей диагональю 8 дюймов с разрешением 800×480 пикселей отображает все 18 сигналов с раздельными сетками. Меню построено по иерархическому принципу, а для быстрого доступа к основным параметрам (вертикальное/горизонтальное масштабирование, выбор канала, установка триггера) предусмотрены отдельные кнопки и многофункциональная ручка.
• Программное управление: через интерфейсы USB Host/Device и LAN (Ethernet) MSO2302A‑S поддерживает стандартные команды SCPI, что позволяет интегрировать прибор в автоматизированные измерительные комплексы. Управление возможно через фирменное ПО для ПК, а также через веб-интерфейс при подключении к локальной сети.
• Физические параметры: масса 3,9 кг и габариты 360×180×130 мм делают прибор достаточно компактным для стационарной лаборатории, но при этом сохраняют возможность транспортировки между рабочими местами без риска повреждения.

В серии смешанных осциллографов Rigol MSO2000A‑S модель MSO2302A‑S занимает верхнюю позицию по полосе пропускания среди двухканальных приборов. Младшая версия MSO2072A‑S имеет полосу 70 МГц, а промежуточная MSO2202A‑S — 200 МГц, тогда как MSO2302A‑S даёт дополнительный запас до 300 МГц при сохранении той же частоты дискретизации, глубины памяти и скорости захвата. Это делает её оптимальным выбором для задач, где требуется анализ высокочастотных сигналов, включая исследование гармоник тактовых генераторов и переходных процессов в импульсных преобразователях, без перехода на более дорогую четырёхканальную серию MSO4000.

Покупка RIGOL MSO2302A-S цифровой осциллограф смешанных сигналов в BESTKIP

Купить RIGOL MSO2302A-S цифровой осциллограф смешанных сигналов можете в BESTKIP — менеджер уточнит комплектацию, щупы и сроки поставки по России.

• На складе — отгрузка после подтверждения заказа.
• Коммерческое предложение — для бухгалтерии и плановых закупок.
• Техническая консультация — подскажем, когда MSO2302A-S оптимален, а когда стоит рассмотреть другую модель линейки.
