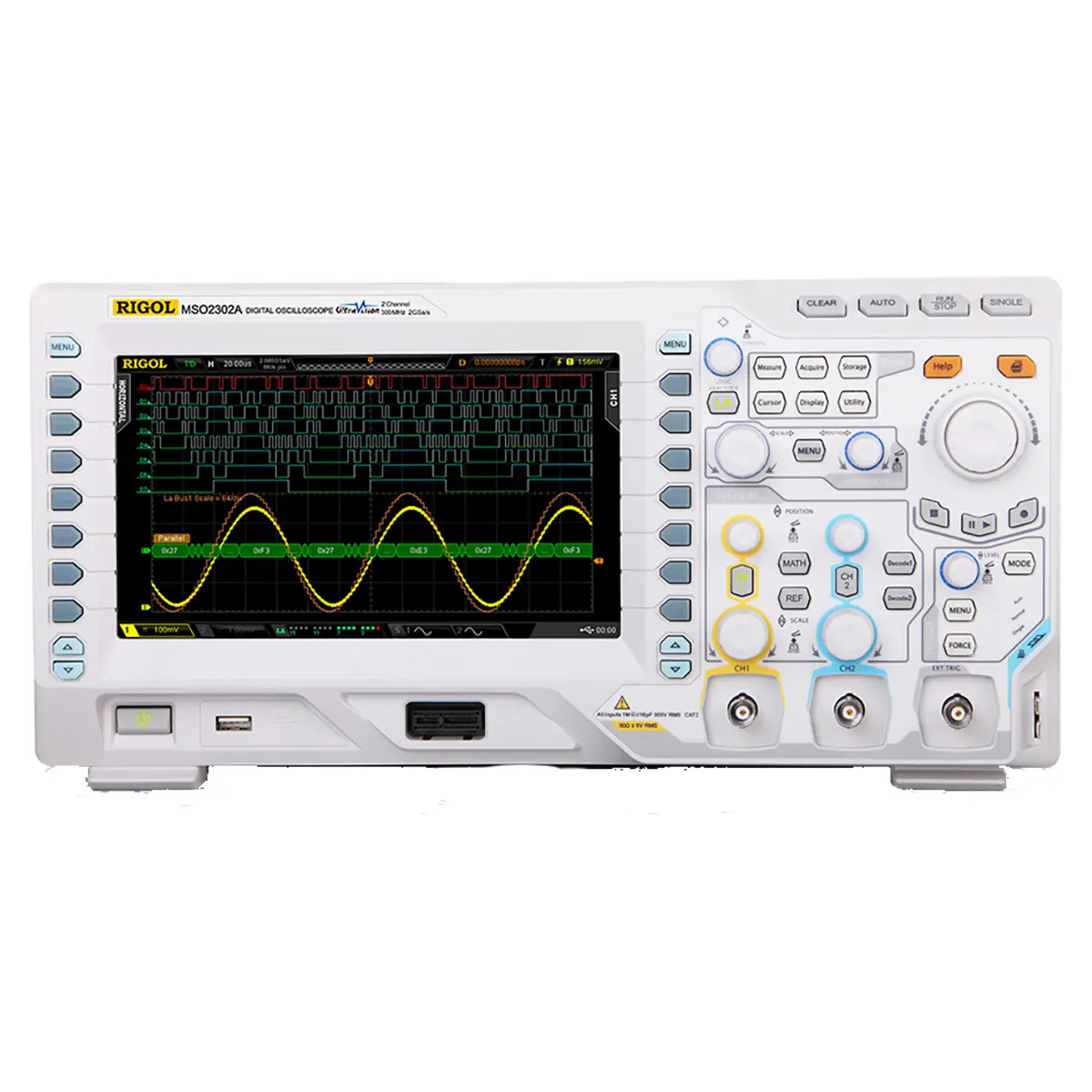

RIGOL MSO2302A осциллограф

Осциллограф Rigol MSO2302A представляет собой двухканальный осциллограф смешанных сигналов с полосой пропускания 300 МГц, оснащённый 16 цифровыми каналами и входом внешнего запуска. Модель MSO2302A обеспечивает максимальную частоту дискретизации 2 Гвыб/с при работе по одному аналоговому каналу и глубину памяти до 14 миллионов точек на канал в стандартной конфигурации, с возможностью расширения до 56 миллионов точек. Прибор ориентирован на разработку и отладку высокоскоростных цифровых и смешанных схем, включая интерфейсы DDR, SPI, I2C и CAN, где требуется одновременный анализ аналоговых и цифровых сигналов. Ключевое отличие MSO2302A в линейке — полоса 300 МГц и минимальное время нарастания 1,8 нс, что позволяет уверенно работать с сигналами в диапазоне до сотен мегагерц.

Полоса и дискретизация

Осциллограф MSO2302A имеет полосу пропускания 300 МГц для аналоговых каналов, что обеспечивает анализ сигналов с временем нарастания не более 1,8 нс. Максимальная частота дискретизации в реальном времени составляет 2 Гвыб/с при использовании одного канала и 1 Гвыб/с при одновременной работе двух аналоговых каналов. Режим высокого разрешения повышает вертикальное разрешение до 12 бит при развёртке 5 мкс/дел и частоте дискретизации 1 Гвыб/с, либо при 10 мкс/дел и 500 Мвыб/с, что полезно для анализа низкоуровневых сигналов на фоне шумов. Входной импеданс аналоговых каналов переключается между 1 МОм || 16 пФ и 50 Ом, что позволяет подключать как стандартные пробники, так и высокочастотные коаксиальные линии.

• Полоса пропускания: 300 МГц.
• Частота дискретизации: 2 Гвыб/с (1 канал), 1 Гвыб/с (2 канала).
• Режим высокого разрешения: 12 бит.
• Время нарастания: ≤1,8 нс.

Аналоговые и цифровые каналы

MSO2302A оснащён двумя аналоговыми каналами с чувствительностью от 500 мкВ/дел до 10 В/дел на импедансе 1 МОм и 50 Ом, что охватывает широкий диапазон сигналов — от малых уровней датчиков до мощных импульсов. Шестнадцать цифровых каналов сгруппированы по 8 каналов с независимой настройкой порогов в диапазоне ±15 В, шаг установки 10 мВ. Предустановленные уровни соответствуют TTL (1,4 В), CMOS 5.0/3.3/2.5/1.8, ECL (-1,3 В), PECL (3,7 В) и LVDS (1,2 В). Минимальный размах входного напряжения для цифровых каналов составляет 500 мВ пик-пик, что позволяет регистрировать сигналы с амплитудой, характерной для современных микросхем.

• Аналоговые каналы: 2, вход 1 МОм || 16 пФ или 50 Ом.
• Цифровые каналы: 16 с порогами TTL, CMOS, ECL, PECL, LVDS.
• Чувствительность: 500 мкВ/дел – 10 В/дел.
• Диапазон порогов: ±15 В, шаг 10 мВ.

Память и захват

Стандартная глубина памяти MSO2302A составляет 14 миллионов точек на каждый аналоговый канал, с возможностью выбора меньших объёмов (1,4 М, 140 К, 14 К) для оптимизации скорости работы. При двух активных каналах глубина памяти распределяется как 7 миллионов точек на канал. Для цифровых каналов доступно 14 М точек при использовании 8 каналов или 7 М точек при всех 16 каналах. Опциональное расширение памяти увеличивает эти значения в четыре раза: до 56 М точек для одного аналогового канала и 28 М для двух каналов. Скорость захвата осциллограмм достигает 50 000 форм в секунду, а пиковый детектор фиксирует глитчи длительностью 500 пс для одного канала и 1 нс для двух каналов.

• Глубина памяти: до 14 М точек (стандарт), до 56 М (опция).
• Скорость захвата: 50 000 осц./с.
• Пиковый детектор: 500 пс (1 канал), 1 нс (2 канала).
• Коэффициент развёртки: 1 нс/дел – 1000 с/дел.

Экран и интерфейсы

MSO2302A оборудован 8-дюймовым TFT-дисплеем с разрешением 800×480 пикселей и отображением до 160 000 цветов, что обеспечивает чёткое представление сигналов. Настройка послесвечения позволяет выбрать длительность от 50 мс до бесконечности, что удобно для наблюдения редких событий в режиме накопления. Для управления и передачи данных прибор оснащён портами USB Host (с поддержкой USB-GPIB), USB-device и LAN, а также выходом AUX (TrigOut/PassFail) для синхронизации внешних устройств. Встроенный частотомер с разрешением 6 разрядов дополняет измерительные возможности MSO2302A.

• Дисплей: 8 дюймов, TFT, 800×480, 160 000 цветов.
• Интерфейсы: USB Host, USB-device, LAN, AUX.
• Послесвечение: от 50 мс до бесконечности.
• Частотомер: 6 разрядов.

По сравнению с моделью MSO2202A, осциллограф MSO2302A предлагает более высокую полосу пропускания — 300 МГц против 200 МГц, что расширяет область применения до высокочастотных сигналов и быстрых цифровых интерфейсов. При этом MSO2302A сохраняет все ключевые возможности: 16 цифровых каналов, глубину памяти 14 М точек и скорость захвата 50 000 осц./с. При необходимости осциллограф MSO2302A может быть поверен в аккредитованной лаборатории.
