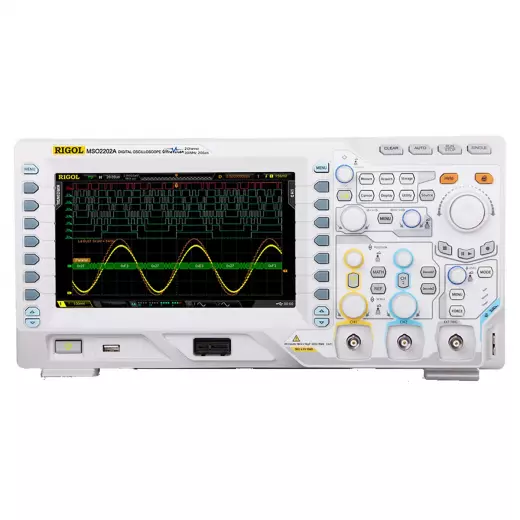

RIGOL MSO2202A-S цифровой осциллограф смешанных сигналов

Осциллограф Rigol MSO2202A‑S смешанных сигналов представляет собой гибридный прибор, объединяющий возможности двухканального цифрового запоминающего осциллографа с полосой 200 МГц и 16‑канального логического анализатора. Данная модель ориентирована на инженеров‑разработчиков и сервисных специалистов, работающих с встроенными системами, цифровыми шинами и аналоговыми сигналами средней сложности. MSO2202A‑S обеспечивает частоту дискретизации до 2 Гвыб/с при использовании одного канала и глубину памяти 14 Мточек, что позволяет захватывать длительные временные интервалы без потери разрешения по времени. Дополнительное преимущество — встроенный двухканальный генератор сигналов произвольной формы (опция), который делает этот осциллограф компактной лабораторной станцией для отладки и тестирования электронных узлов. Благодаря скорости захвата 52 000 осциллограмм в секунду прибор эффективно выявляет редкие и нестабильные события, а его габариты (360×180×130 мм) и масса 3,9 кг позволяют легко перемещать его между рабочими местами или использовать в полевых условиях.

Два аналоговых канала и шестнадцать цифровых

Главное конструктивное отличие MSO2202A‑S от стандартных DSO‑осциллографов — наличие 16 цифровых каналов, дополняющих два аналоговых входа. Это позволяет одновременно наблюдать до 18 сигналов: два аналоговых напряжения и 16 логических уровней. При работе со смешанными схемами, где аналоговый сигнал управляет цифровой логикой или наоборот, временная привязка всех каналов остаётся строго синхронной, поскольку оцифровка происходит от единой тактовой частоты. Для аналоговой части MSO2202A‑S доступны стандартные режимы: автоматический, нормальный и одиночный запуск, а также триггер по фронту, длительности импульса и видеосигналу. Цифровые каналы отображаются в виде временных диаграмм с возможностью группировки и цветового кодирования, что упрощает анализ параллельных шин. При этом все 18 каналов используют общую шкалу времени, а изменение коэффициента развёртки синхронно масштабирует как аналоговые, так и цифровые осциллограммы.

Полоса пропускания и дискретизация

• Аналоговая полоса пропускания: 200 МГц — верхняя частота, на которой чувствительность снижается не более чем на 3 дБ. Этого диапазона достаточно для измерения гармоник импульсных сигналов с частотой до 40–50 МГц (5‑я гармоника) и анализа переходных процессов в схемах питания.
• Частота дискретизации в реальном времени: 2 Гвыб/с при работе с одним включённым каналом и 1 Гвыб/с при использовании двух каналов. Такая частота обеспечивает временное разрешение 500 пс в одноканальном режиме, что критично при измерении коротких фронтов (например, у TTL‑ или CMOS‑сигналов).
• Эквивалентная дискретизация (ETM): в режиме повторяющихся сигналов эффективная частота может быть повышена до 100 Гвыб/с — это полезно при анализе высокочастотных колебаний с периодом, меньшим чем шаг реальной выборки.
• Глубина памяти: 14 Мточек на один активный канал и 7 Мточек на два канала. Такая длина записи позволяет сохранять детальные осциллограммы длительностью до нескольких сотен миллисекунд с высоким разрешением, что особенно важно при анализе протоколов обмена или переходных процессов в системах автоматики.

Скорость захвата и триггерные возможности

Скорость обновления экрана у MSO2202A‑S достигает 52 000 осциллограмм в секунду. Это означает, что прибор успевает обрабатывать и визуализировать более 50 тысяч запусков за одну секунду, что существенно повышает вероятность обнаружения случайных сбоев, дребезга контактов и кратковременных выбросов напряжения. В отличие от осциллографов с низкой скоростью захвата (менее 1000 осц/с), MSO2202A‑S не «пропускает» редкие события: даже если глюк возникает раз в 10 мс, при такой частоте обновления он будет замечен. Для сложных сигналов предусмотрен расширенный триггер: по фронту, длительности импульса (включая условие меньше/больше/равно), по нарастанию/спаду, по видеосигналу (строки/кадры), а также по ширине импульса и времени нарастания. Эти типы запуска позволяют изолировать конкретные участки цифровых и аналоговых последовательностей без необходимости использования внешних синхронизирующих сигналов.

Встроенный генератор и программное управление

• Встроенный источник сигнала (опция): двухканальный генератор произвольной формы, интегрированный в корпус прибора. Он обеспечивает генерацию синусоидальных, прямоугольных, треугольных и произвольных сигналов с частотой до 25 МГц. Это позволяет проводить тестирование фильтров, усилителей и АЦП без подключения внешней функциональной генераторной приставки.
• Интерфейсы подключения к ПК: USB‑Host (для флеш‑накопителей и мыши), USB‑Device (для управления с компьютера) и LAN (Ethernet). Все интерфейсы совместимы со стандартными протоколами управления приборами, что упрощает интеграцию в автоматизированные измерительные стенды.
• Программное обеспечение: для MSO2202A‑S доступно фирменное ПО для ПК, позволяющее удалённо настраивать режимы, сохранять массивные файлы осциллограмм в формате .csv или .bin и экспортировать скриншоты. Поддерживаются протоколы управления SCPI (Standard Commands for Programmable Instruments), что даёт возможность писать собственные скрипты автоматизации на Python, LabVIEW или MATLAB.
• Экран и управление: цветной TFT‑дисплей диагональю 8 дюймов с разрешением 800×480 точек отображает до 18 сигналов с раздельными сетками. Меню построено по интуитивной иерархии, а для быстрого доступа к основным параметрам (вертикальное/горизонтальное масштабирование, выбор канала, триггер) предусмотрены отдельные кнопки и многофункциональная ручка.

В линейке смешанных осциллографов Rigol модель MSO2202A‑S занимает нишу между базовым MSO2000A (с полосой до 100 МГц и памятью до 10 Мточек) и топовым MSO4000 (с полосой 500 МГц и частотой дискретизации 4 Гвыб/с). По сравнению с младшей моделью MSO2072A‑S (70 МГц), версия 2202A‑S даёт более широкий частотный диапазон, а по отношению к старшей MSO2302A‑S (300 МГц) — сохраняет ту же глубину памяти и частоту дискретизации, уступая лишь в верхней границе полосы. Это делает MSO2202A‑S оптимальным инструментом для большинства лабораторных задач: отладки цифровых интерфейсов (UART, SPI, I2C) до анализа импульсных источников питания, где требуется полоса не менее 200 МГц и возможность синхронного наблюдения за управляющими сигналами и силовыми напряжениями.

Покупка RIGOL MSO2202A-S цифровой осциллограф смешанных сигналов в BESTKIP

Купить RIGOL MSO2202A-S цифровой осциллограф смешанных сигналов можете в BESTKIP — запросите цену и срок отгрузки, работаем с физлицами и организациями.

• На складе — отгрузка после подтверждения заказа.
• Документы для юрлиц — КП, счёт, спецификация.
• Консультация — поможем выбрать между MSO2202A-S и альтернативами на BESTKIP.
