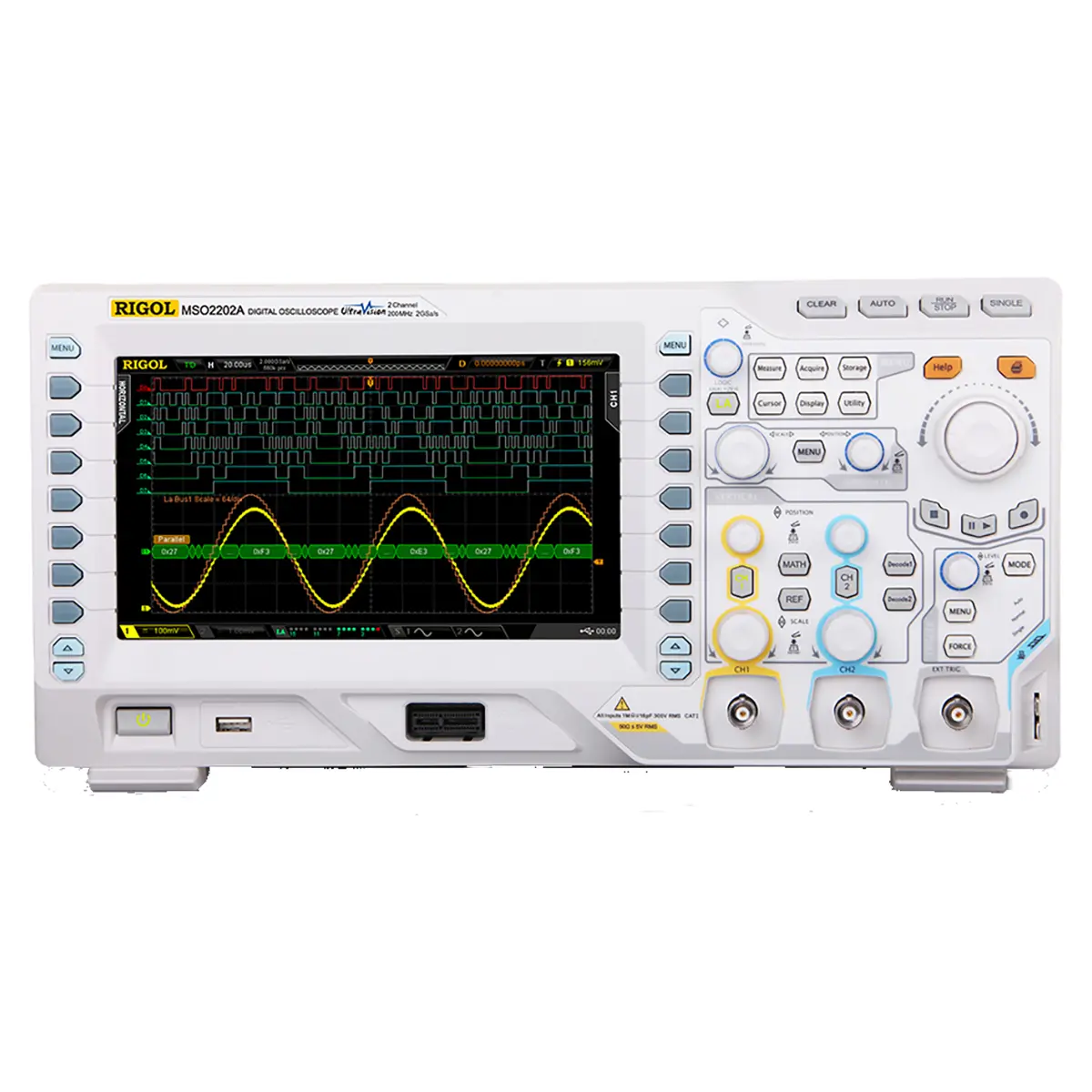

RIGOL MSO2202A осциллограф

Осциллограф Rigol MSO2202A представляет собой двухканальную модель смешанных сигналов с полосой пропускания 200 МГц, оснащённую 16 цифровыми входами и возможностью внешнего запуска. Прибор MSO2202A обеспечивает максимальную частоту дискретизации 2 Гвыб/с при работе по одному аналоговому каналу и предлагает глубину памяти до 14 миллионов точек на канал в стандартной конфигурации, с возможностью расширения до 56 миллионов точек. Эта модель ориентирована на разработчиков и сервисных инженеров, которым требуется одновременный анализ аналоговых и цифровых сигналов, например, при отладке микроконтроллерных систем, интерфейсов и смешанных схем. Ключевое отличие MSO2202A — наличие 8-дюймового TFT-дисплея с разрешением 800×480 точек и режима высокого разрешения, который обеспечивает 12-битное вертикальное разрешение для сигналов с низкой частотой.

Полоса и дискретизация

Осциллограф MSO2202A имеет полосу пропускания 200 МГц для обоих аналоговых каналов, что позволяет анализировать сигналы с временем нарастания не более 1,8 нс. Максимальная частота дискретизации в реальном времени достигает 2 Гвыб/с при использовании одного канала и снижается до 1 Гвыб/с при работе с двумя каналами. Цифровые каналы оцифровываются с частотой 1 Гвыб/с для группы из 8 каналов и 500 Мвыб/с для всех 16 каналов. Режим высокого разрешения повышает вертикальное разрешение до 12 бит при развёртке 5 мкс/дел и частоте 1 Гвыб/с, либо при 10 мкс/дел и 500 Мвыб/с, что делает MSO2202A полезным инструментом для анализа сигналов с малым уровнем шума.

• Полоса пропускания: 200 МГц — для аналоговых и однократных сигналов.
• Частота дискретизации: 2 Гвыб/с (1 канал), 1 Гвыб/с (2 канала).
• Режим высокого разрешения: 12 бит при 5 мкс/дел.
• Время нарастания: ≤1,8 нс.

Аналоговые и цифровые входы

MSO2202A оснащён двумя аналоговыми каналами с входным импедансом 1 МОм || 16 пФ или 50 Ом, что позволяет подключать как высокоомные пробники, так и согласованные 50-омные линии. Чувствительность по вертикали регулируется от 500 мкВ/дел до 10 В/дел для обоих типов импеданса. Шестнадцать цифровых каналов сгруппированы в две группы по 8 каналов с настраиваемыми порогами в диапазоне ±15 В, шаг установки 10 мВ. Предустановленные уровни соответствуют логическим семействам TTL (1,4 В), CMOS 5.0/3.3/2.5/1.8, ECL (-1,3 В), PECL (3,7 В) и LVDS (1,2 В). Минимальный размах входного напряжения для цифровых каналов — 500 мВ пик-пик, что позволяет регистрировать сигналы современных микросхем.

• Аналоговые каналы: 2, вход 1 МОм || 16 пФ или 50 Ом.
• Цифровые каналы: 16 с порогами TTL, CMOS, ECL, PECL, LVDS.
• Чувствительность: 500 мкВ/дел – 10 В/дел.
• Диапазон порогов: ±15 В, шаг 10 мВ.

Память и захват

Глубина памяти MSO2202A в стандартной комплектации составляет 14 миллионов точек на каждый аналоговый канал, с возможностью выбора меньших объёмов 1,4 М, 140 К и 14 К для оптимизации быстродействия. При одновременной работе двух каналов глубина памяти распределяется как 7 миллионов точек на канал. Для цифровых каналов доступно 14 М точек при использовании 8 каналов или 7 М точек при всех 16 каналах. Опциональное расширение памяти увеличивает эти значения в четыре раза: до 56 М точек для одного аналогового канала и 28 М для двух каналов. Скорость захвата осциллограмм достигает 50 000 форм в секунду, что обеспечивает высокую вероятность обнаружения редких событий.

• Глубина памяти: до 14 М точек на канал (стандарт).
• Опциональная память: до 56 М точек (1 канал), 28 М (2 канала).
• Скорость захвата: 50 000 осц./с.
• Пиковый детектор: 500 пс (1 канал), 1 нс (2 канала) для аналоговых сигналов.

Экран и коммуникации

MSO2202A оборудован 8-дюймовым TFT-дисплеем с разрешением 800×480 пикселей и отображением до 160 000 цветов, что обеспечивает чёткое и контрастное представление сигналов. Управление послесвечением позволяет выбрать длительность от 50 мс до бесконечности, что удобно для наблюдения редких событий. Для документирования и управления прибор оснащён портами USB Host (с поддержкой USB-GPIB), USB-device и LAN, а также выходом AUX (TrigOut/PassFail) для синхронизации внешнего оборудования. Встроенный частотомер с разрешением 6 разрядов дополняет измерительные возможности MSO2202A.

• Дисплей: 8 дюймов, TFT, 800×480, 160 000 цветов.
• Интерфейсы: USB Host, USB-device, LAN, AUX.
• Послесвечение: от 50 мс до бесконечности.
• Частотомер: 6 разрядов.

По сравнению с младшей моделью MSO2102A, осциллограф MSO2202A предлагает более высокую полосу пропускания — 200 МГц против 100 МГц, что важно при работе с высокочастотными сигналами и цифровыми шинами. Глубина памяти стандартной конфигурации MSO2202A составляет 14 М точек против 1 М точки у MSO2102A, что позволяет захватывать более длительные участки сигнала с сохранением детализации. При необходимости осциллограф MSO2202A может быть поверен в аккредитованной лаборатории.

Покупка RIGOL MSO2202A осциллограф в BESTKIP

Купить RIGOL MSO2202A осциллограф можете в BESTKIP — напишите в отдел продаж или оставьте заявку на сайте.

• На складе — отгрузка после подтверждения заказа.
• Коммерческое предложение — для бухгалтерии и плановых закупок.
• Подбор специалиста — сравним MSO2202A с соседними индексами по полосе, каналам и дискретизации.
