RIGOL MSO2102A-S цифровой осциллограф смешанных сигналов

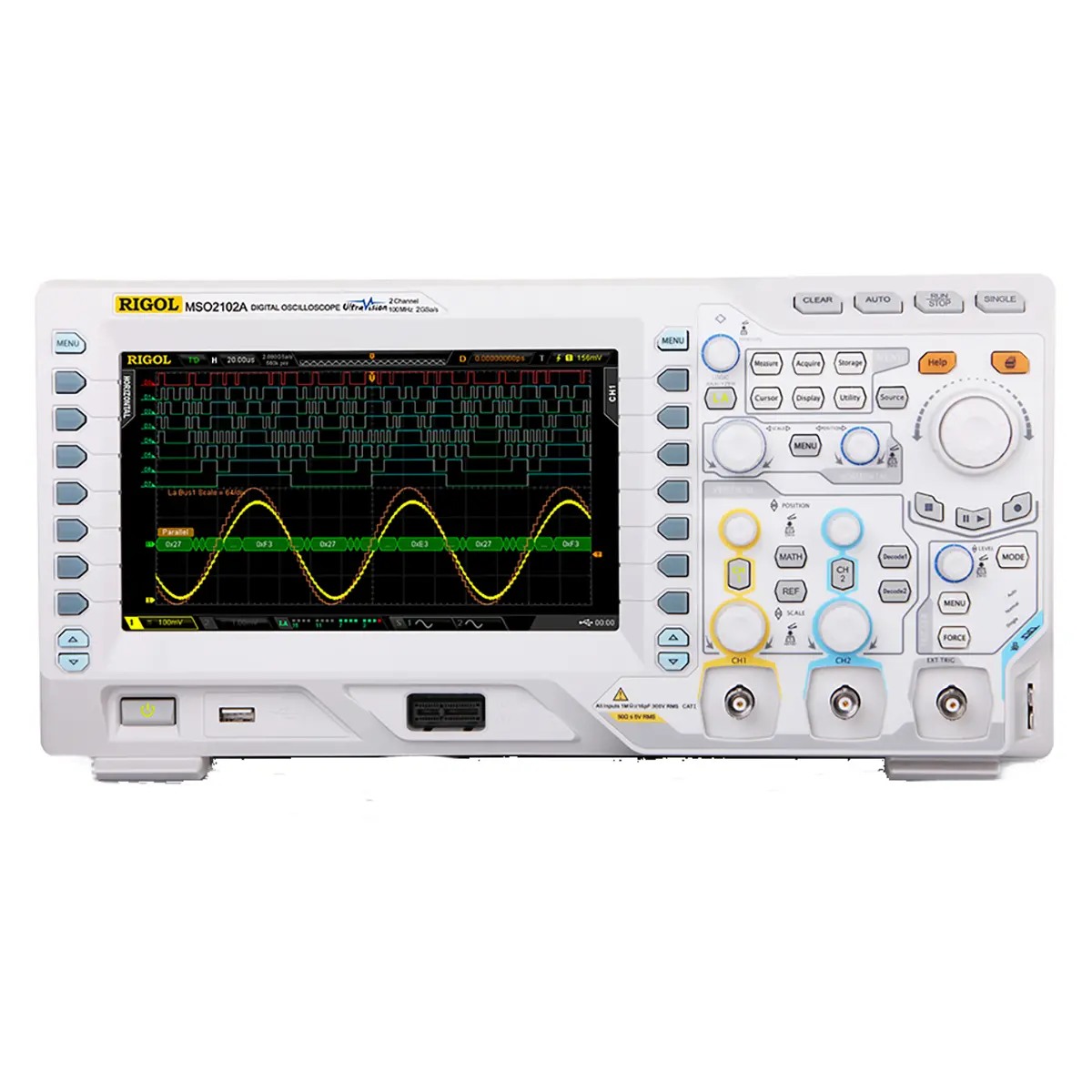

Осциллограф Rigol MSO2102A-S смешанных сигналов представляет собой двухканальную модель с полосой пропускания 100 МГц, оснащённую 16 цифровыми каналами и встроенным двухканальным генератором сигналов произвольной формы (опция). Прибор MSO2102A-S обеспечивает частоту дискретизации 2 Гвыб/с в одноканальном режиме и глубину памяти до 14 миллионов точек на канал, что позволяет фиксировать длительные последовательности с высоким разрешением. Осциллограф MSO2102A-S ориентирован на разработчиков встраиваемых систем, сервисных инженеров и специалистов по ремонту, которым требуется одновременный анализ аналоговых сигналов, цифровых шин и тестирование цепей с помощью встроенного генератора. Ключевое отличие модели — сочетание 16 цифровых каналов, 100-МГц полосы и встроенного источника сигналов, что делает её компактной лабораторией для отладки смешанных схем.

Полоса и дискретизация

Осциллограф MSO2102A-S имеет аналоговую полосу пропускания 100 МГц, что достаточно для анализа большинства сигналов в цифровой и аналоговой электронике, включая шины микроконтроллеров, аудиосигналы и импульсные преобразователи. Максимальная частота дискретизации в реальном времени составляет 2 Гвыб/с при использовании одного канала и 1 Гвыб/с при работе с двумя каналами. Такая частота позволяет регистрировать быстрые фронты и короткие импульсы, а интерполяция (sin x)/x обеспечивает гладкое отображение сигналов. Скорость захвата осциллограмм достигает 52 000 форм в секунду, что повышает вероятность обнаружения редких событий и глитчей.

• Полоса пропускания: 100 МГц.
• Частота дискретизации: 2 Гвыб/с (1 канал), 1 Гвыб/с (2 канала).
• Скорость захвата: 52 000 осц./с.
• Интерполяция: (sin x)/x для точного восстановления формы.

Аналоговые и цифровые каналы

MSO2102A-S оснащён двумя аналоговыми каналами с входным импедансом 1 МОм || 16 пФ, что обеспечивает совместимость с большинством пассивных пробников. Чувствительность по вертикали позволяет работать с сигналами от 500 мкВ/дел до 10 В/дел. Шестнадцать цифровых каналов сгруппированы в две группы по 8 каналов, каждая с независимой установкой порогового уровня. Поддерживаются предустановленные уровни для TTL, CMOS 5.0/3.3/2.5/1.8, ECL, PECL и LVDS, а также ручная настройка в диапазоне ±15 В с шагом 10 мВ. Минимальный размах входного напряжения для цифровых каналов составляет 500 мВ пик-пик, что позволяет корректно регистрировать сигналы современных микросхем.

• Аналоговые каналы: 2, вход 1 МОм || 16 пФ.
• Цифровые каналы: 16 с настраиваемыми порогами.
• Пороговые уровни: TTL, CMOS, ECL, PECL, LVDS, ручной ±15 В.
• Минимальный размах цифрового сигнала: 500 мВ пик-пик.

Память и анализ

Глубина памяти MSO2102A-S составляет 14 миллионов точек при работе с одним аналоговым каналом и 7 миллионов точек при использовании двух каналов, что позволяет захватывать длительные фрагменты сигналов с сохранением мелких деталей. Для цифровых каналов объём памяти распределяется аналогично: 14 М точек для 8 каналов и 7 М точек для 16 каналов. Осциллограф поддерживает математические операции (A+B, A-B, A×B, A/B, FFT, Intg, Diff, Log, Exp, Sqrt) и логические функции (AND, OR, NOT, XOR), что удобно для анализа сложных сигналов. FFT выполняется с окнами прямоугольник, Hanning, Blackman и Hamming, позволяя анализировать спектральный состав сигналов.

• Глубина памяти: 14 М точек (1 канал), 7 М точек (2 канала).
• Математические операции: сложение, вычитание, умножение, деление, FFT, интеграл, дифференциал.
• Логические операции: AND, OR, NOT, XOR.
• Окна FFT: прямоугольник, Hanning, Blackman, Hamming.

Измерения и генератор

MSO2102A-S предлагает 41 тип автоматических измерений, включая пиковое значение, амплитуду, среднеквадратичное значение, частоту, период, время нарастания и спада, длительность импульсов, скважность, задержки и фазу между каналами. На экран одновременно выводится до 5 измерений с отображением статистики (среднее, максимум, минимум, девиация, количество измерений). Встроенный частотомер с разрешением 6 разрядов дополняет измерительные возможности. Опциональный двухканальный генератор сигналов произвольной формы позволяет использовать прибор как автономный источник тестовых сигналов для проверки и настройки электронных схем непосредственно в процессе отладки.

• Автоматические измерения: 41 параметр, до 5 на экране.
• Статистика измерений: среднее, максимум, минимум, девиация.
• Частотомер: 6 разрядов.
• Встроенный генератор: 2 канала (опция).

По сравнению с моделью MSO2202A-S, осциллограф MSO2102A-S имеет полосу пропускания 100 МГц против 200 МГц у старшей модели, что делает его более доступным решением для задач, не требующих анализа сигналов выше 100 МГц. При этом MSO2102A-S сохраняет все ключевые возможности: 16 цифровых каналов, глубину памяти 14 М точек и скорость захвата 52 000 осц./с, что позволяет эффективно работать с большинством встраиваемых и смешанных систем. При необходимости осциллограф MSO2102A-S может быть поверен в аккредитованной лаборатории.
