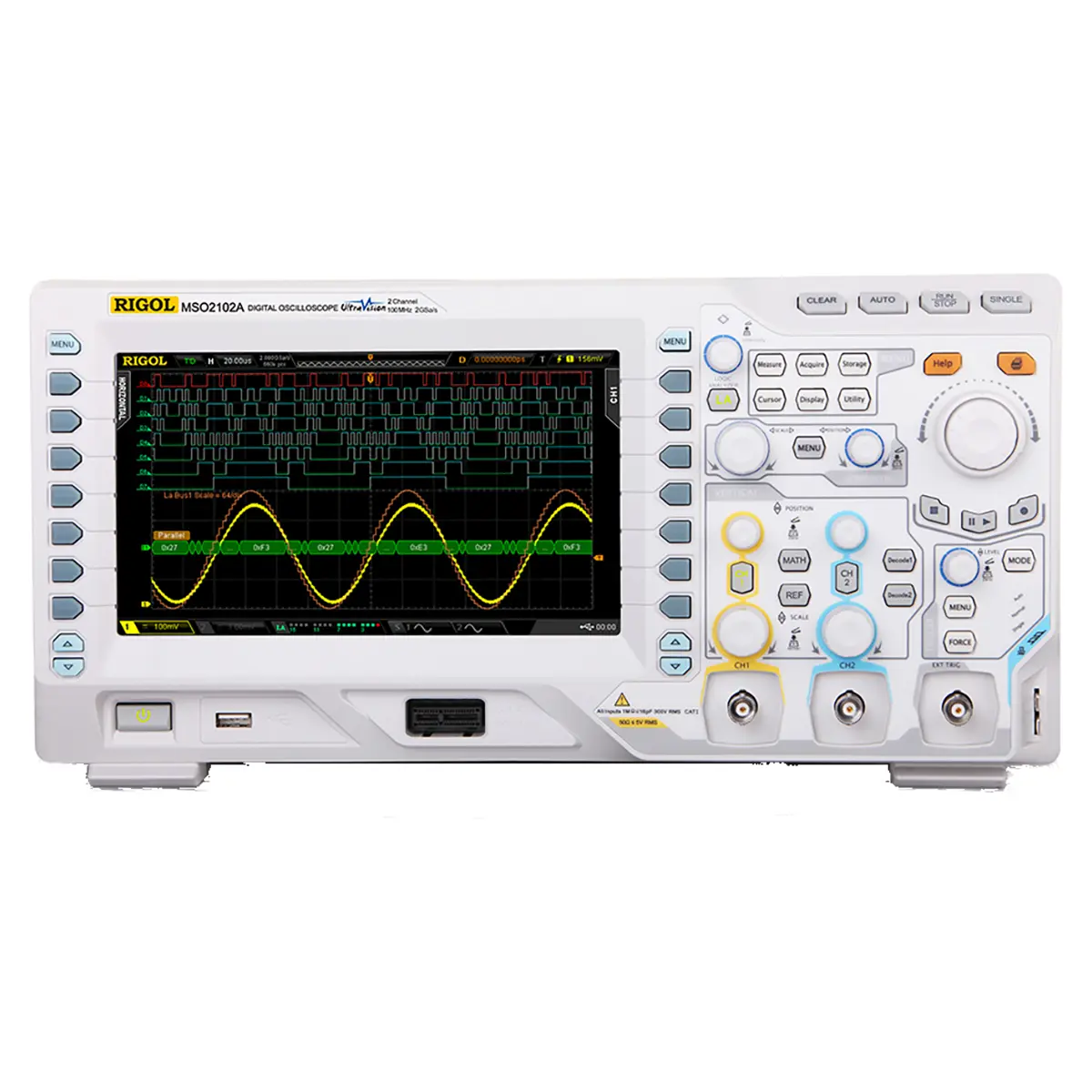

RIGOL MSO2102A осциллограф

Осциллограф RIGOL MSO2102A представляет собой двухканальную цифровую модель с полосой пропускания 100 МГц и частотой дискретизации до 2 Гвыб/с, дополненную 16 цифровыми каналами и входом внешнего запуска, что делает его полноценным анализатором смешанных сигналов. Данный прибор из серии MSO2000A выделяется высокой производительностью и универсальностью, обеспечивая глубину памяти до 56 Мточек (опционально) и возможность цифрового декодирования последовательных протоколов. MSO2102A ориентирован на разработчиков встраиваемых систем, инженеров по сервису и научных сотрудников, которым требуется одновременный анализ аналоговых и цифровых сигналов при ограниченном бюджете. Ключевое преимущество MSO2102A — встроенный 16-канальный логический анализатор, который позволяет исследовать цифровые шины параллельно с аналоговыми процессами, что критично при отладке сложных систем управления и передачи данных.

Дискретизация и память

Осциллограф MSO2102A обеспечивает частоту дискретизации в реальном времени до 2 Гвыб/с при использовании одного аналогового канала и 1 Гвыб/с при работе на двух каналах, что позволяет регистрировать сигналы с временным разрешением до 500 пикосекунд. Для цифровых каналов доступна дискретизация 1 Гвыб/с при использовании 8 каналов и 500 Мвыб/с при задействовании всех 16 каналов, что обеспечивает высокую детализацию логических состояний. Глубина записи для аналоговых каналов составляет 14 Мточек на канал с возможностью выбора меньших объёмов (1,4 М, 140 К, 14 К), а с опциональным расширением достигает 56 Мточек для одного канала и 28 Мточек для двух каналов. Для цифровых каналов стандартная память — 14 Мточек для 8 каналов и 7 Мточек для 16 каналов, с опцией увеличения до 28 М и 14 М соответственно. Такая глубина памяти позволяет захватывать длительные процессы с высоким разрешением, что особенно важно при анализе временных диаграмм сложных цифровых протоколов.

Режимы регистрации и фильтрация

Модель MSO2102A поддерживает несколько режимов регистрации: обычный, пиковый детектор, усреднение и высокое разрешение. Пиковый детектор для аналоговых каналов фиксирует выбросы длительностью до 500 пс (один канал) и до 1 нс (два канала), а для цифровых каналов — до 1 нс (8 каналов) и 8 нс (16 каналов), что позволяет обнаруживать короткие импульсные помехи и глитчи. Усреднение доступно с коэффициентами от 2 до 8192 выборок, что эффективно подавляет случайный шум при измерении повторяющихся сигналов. Режим высокого разрешения повышает вертикальное разрешение до 12 бит при временных развёртках ≥5 мкс/дел с частотой дискретизации 1 Гвыб/с или ≥10 мкс/дел с частотой 500 Мвыб/с, что особенно полезно при анализе низкоуровневых сигналов на фоне помех. Входной импеданс аналоговых каналов может быть выбран как 1 МОм || 16 пФ (стандартный режим) или 50 Ом ± 1,5% для работы с высокочастотными сигналами и согласованными линиями передачи.

Цифровые каналы и декодирование

Шестнадцать цифровых каналов MSO2102A организованы в две группы по 8 каналов с настраиваемым пороговым уровнем для каждой группы. Диапазон установки порогов составляет ±15 В с шагом 10 мВ, что позволяет подключать прибор к различным логическим уровням — TTL (1,4 В), CMOS 5,0 В (2,5 В), CMOS 3,3 В (1,65 В), CMOS 2,5 В (1,25 В), CMOS 1,8 В (0,9 В), ECL (-1,3 В), PECL (+3,7 В), LVDS (1,2 В), а также устанавливать произвольное значение. Минимальная длительность детектируемого импульса на цифровых входах составляет 5 нс, а максимальная входная частота ограничена 200 МГц. Встроенный декодер параллельных шин работает в стандартной комплектации, а для последовательных протоколов RS-232/UART, I²C и SPI доступны опциональные модули декодирования. Это позволяет MSO2102A отображать декодированные данные непосредственно на экране рядом с осциллограммами, ускоряя процесс анализа и отладки коммуникационных интерфейсов.

Экран, измерения и интерфейсы

Осциллограф MSO2102A оснащён 8-дюймовым TFT-дисплеем с разрешением 800 × 480 точек и поддержкой 160 000 цветов, что обеспечивает чёткое и контрастное отображение аналоговых и цифровых сигналов даже при сложных наложениях. Режим послесвечения регулируется от 50 мс до бесконечности, а цветовая градация помогает визуально оценить плотность сигнала. Прибор поддерживает до 5 одновременно отображаемых автоматических измерений из 24 доступных параметров, включая амплитудные, временные и фазовые характеристики, а также встроенный 6-разрядный частотомер. Математические операции включают сложение, вычитание, умножение, деление, БПФ с выбором окон (прямоугольное, Ханнинга, Блэкмана, Хэмминга), интегрирование, дифференцирование, логарифмические и тригонометрические функции. Набор интерфейсов включает USB Host (с поддержкой USB-GPIB), USB-Device, LAN и выход AUX для сигналов TrigOut и PassFail, что обеспечивает интеграцию в автоматизированные измерительные системы и удалённое управление.

В линейке Rigol MSO2000A модель MSO2102A занимает позицию двухканального прибора с полосой 100 МГц, дополненного 16 цифровыми каналами. По сравнению с младшей моделью MSO2072A (70 МГц), MSO2102A предлагает более высокую полосу пропускания и время нарастания ≤3,5 нс, что позволяет работать с более высокочастотными сигналами. От старшей модели MSO2202A (200 МГц) она отличается полосой и максимальной частотой дискретизации для одноканального режима (2 Гвыб/с против 4 Гвыб/с), но сохраняет все ключевые преимущества серии — глубину памяти до 56 Мточек, 16 цифровых каналов, режим высокого разрешения 12 бит и поддержку последовательных протоколов. Для большинства инженерных задач, не требующих анализа сигналов выше 100 МГц, MSO2102A представляет собой оптимальный выбор благодаря сочетанию производительности, гибкости и расширяемости через опциональные модули.
