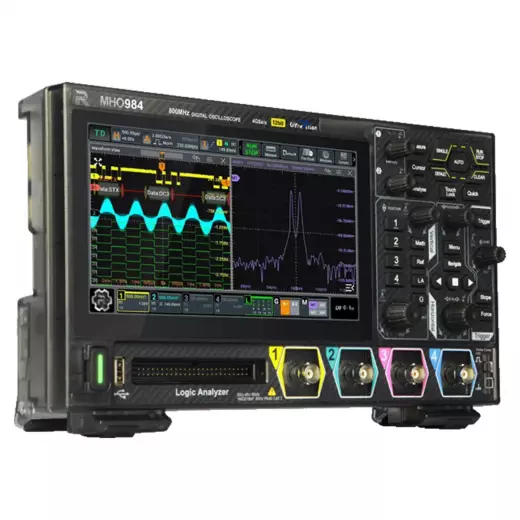

RIGOL MHO954 цифровой осциллограф

sales@bestkip.ru

Почта скопирована!

Главная Компания 0 Корзина Каталог Услуги Производители Поиск Отзывы Заказчики Реквизиты Контакты

Казань
- Назад
- Наш офис
- Наш офис находится в Казани, но мы работаем с доставкой по всей России. Осуществляем поставки измерительного оборудования, оптических приборов и продукции популярных брендов во все регионы страны с надежной службой доставки.

По описанию

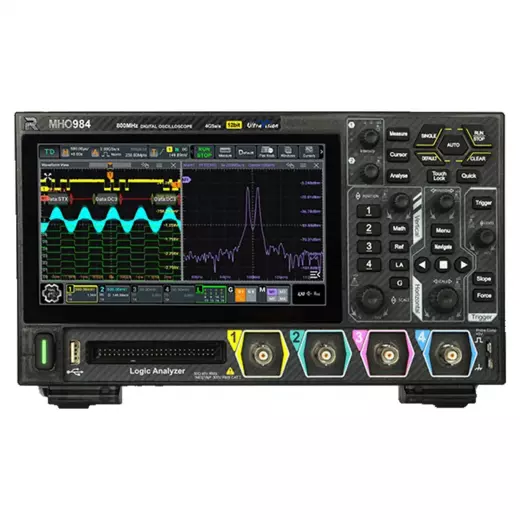

Осциллограф Rigol MHO954 представляет собой 4-канальный цифровой осциллограф с полосой пропускания 500 МГц, частотой дискретизации 4 Гвыб/с и 12-битным вертикальным разрешением, оснащённый 7-дюймовым сенсорным дисплеем. Модель MHO954 включает 16 логических каналов для анализа цифровых сигналов и имеет возможность установки двухканального генератора сигналов произвольной формы (опция). Этот осциллограф предназначен для задач высокоскоростной отладки цифровых и аналоговых устройств, анализа шин данных, сервисного обслуживания сложной электроники и применения в исследовательских лабораториях. В линейке Rigol MHO954 является флагманской моделью с максимальной полосой пропускания и наиболее полным набором опций, включая расширенную память и встроенный AFG.

Полоса пропускания

Осциллограф MHO954 обеспечивает полосу пропускания аналоговых каналов 500 МГц при работе с одним или двумя активными каналами, что позволяет исследовать сигналы с частотами до сотен мегагерц, включая гармоники тактовых частот современных микроконтроллеров и быстрых интерфейсов. При задействовании трёх или четырёх каналов полоса сохраняется на уровне 400 МГц, что достаточно для подавляющего большинства задач многоканального анализа. Расчётное время нарастания сигнала на нагрузке 50 Ом составляет 700 пс, что даёт возможность измерять фронты высокоскоростных цифровых сигналов с минимальными искажениями. Чувствительность по вертикали на входе 50 Ом достигает 200 мкВ/дел, а на входе 1 МОм — 1 мВ/дел, что перекрывает широкий спектр сигналов — от слабых выходов датчиков до мощных импульсов.

Полоса пропускания: 500 МГц (1–2 канала) / 400 МГц (3–4 канала) — обеспечивает детальный анализ высокочастотных сигналов.
Время нарастания: 700 пс (типовое, 50 Ом) — позволяет фиксировать быстрые фронты цифровых сигналов.
Чувствительность: от 200 мкВ/дел (50 Ом) до 10 В/дел (1 МОм) — охватывает широкий диапазон амплитуд.

Частота дискретизации

Максимальная частота дискретизации осциллографа MHO954 достигает 4 Гвыб/с при использовании одного канала, что обеспечивает высокую детализацию формы сигнала даже при максимальной полосе пропускания. При работе с двумя каналами частота дискретизации составляет 2 Гвыб/с, с четырьмя — 1 Гвыб/с, что позволяет синхронно захватывать многоканальные процессы без существенной потери разрешения. Стандартная глубина памяти составляет 100 млн точек на канал (при одном активном канале), а с опцией MHO900-RLU-05 увеличивается до 500 млн точек, что даёт возможность записывать длительные последовательности данных с высоким разрешением. Режим пикового детектора захватывает глитчи длительностью от 500 пс, что критично при поиске редких сбоев в цифровых цепях.

Частота дискретизации: 4 Гвыб/с (1 канал), 2 Гвыб/с (2 канала), 1 Гвыб/с (4 канала) — позволяет детализировать сигналы с фронтами до 700 пс.
Глубина памяти: до 500 млн точек (опция) / 100 млн точек (стандарт) — захват длительных сигналов с высоким разрешением.
Захват глитчей: от 500 пс — эффективен для поиска кратковременных аномалий.

Цифровые каналы

MHO954 оснащён 16 цифровыми логическими каналами (D0–D15), что превращает его в мощный инструмент для анализа цифровых шин и параллельных интерфейсов. Пороговые уровни для цифровых каналов устанавливаются в диапазоне ±15 В с шагом 10 мВ, а максимальная входная частота составляет 200 МГц при минимальной длительности детектируемого импульса 5 нс. Входное сопротивление цифровых каналов — около 101 кОм, ёмкость нагрузки — 8 пФ, что минимизирует влияние на исследуемую цепь. Цифровые каналы могут использоваться в качестве источников триггера, а также совместно с аналоговыми для отладки смешанных сигналов, например, при анализе работы АЦП или интерфейсов микроконтроллеров.

Генератор сигналов

Опциональный двухканальный генератор сигналов произвольной формы (AFG) с частотой дискретизации 1 Гвыб/с и 16-битным вертикальным разрешением расширяет функциональность MHO954, позволяя использовать его как самостоятельный источник тестовых сигналов. Доступны опции AFG50 (максимальная выходная частота 50 МГц) и AFG100 (100 МГц). Генератор поддерживает синусоидальную, прямоугольную, пилообразную формы, шум, а также произвольные сигналы длиной до 16 тыс. точек. Возможна модуляция AM, ЧМ и ФМ, а также построение диаграмм Боде при совместной работе с осциллографом. Выходное сопротивление генератора — 50 Ом, амплитуда выходного сигнала регулируется от 1 мВ до 10 В пик-пик (в зависимости от нагрузки и частоты).

В модельном ряду Rigol MHO954 является наиболее оснащённой моделью, превосходящей младшие версии с полосой 200–500 МГц по ключевым параметрам: максимальной частоте дискретизации, глубине памяти, числу цифровых каналов и опциональному встроенному генератору. По сравнению с четырёхканальными моделями начального уровня, MHO954 предлагает значительно более высокую производительность захвата, полосу 500 МГц и возможность анализа смешанных сигналов, что делает его предпочтительным выбором для разработчиков сложных цифровых систем, сервисных инженеров и исследовательских лабораторий, работающих с высокоскоростными интерфейсами и многоканальными схемами.

Покупка RIGOL MHO954 цифровой осциллограф в BESTKIP

Купить RIGOL MHO954 цифровой осциллограф можете в BESTKIP — менеджер уточнит комплектацию, щупы и сроки поставки по России.

В наличии — оформление после подтверждения менеджером.
Счёт и КП — для юрлиц и тендеров.
Техническая консультация — подскажем, когда MHO954 оптимален, а когда стоит рассмотреть другую модель линейки.

Параметр	Значение
Полоса пропускания аналогового канала (50 Ом, -3 дБ)	500 МГц (при активных 1 или 2 каналах) 400 МГц (при активных 3 или 4 каналах)
Полоса пропускания аналогового канала (1 МОм, -3 дБ)	500 МГц (при активных 1 или 2 каналах) 400 МГц (при активных 3 или 4 каналах)
Расчётное время нарастания (от 10% до 90%, типовое) на 50 Ом	700 пс
Количество входных каналов	4 аналоговых входа + 16 логических каналов
Количество выходных каналов (опции MHO900-AFG50, MHO900-AFG100)	2-х канальный генератор сигналов произвольной формы
Максимальная глубина памяти (опция MHO900-RLU-05)	500 млн точек (1 канал) 250 млн точек (2 канала) 125 млн точек (4 канала)
Стандартная глубина памяти (опция MHO900-RLU-05)	100 млн точек (1 канал) 50 млн точек (2 канала) 25 млн точек (4 канала)
Режим выборки	выборка в реальном времени
Максимальная частота дискретизации	4 Гвыб/с (1 канал) 2 Гвыб/с (2 канала) 1 Гвыб/с (4 канала)
Вертикальное разрешение (АЦП)	12 бит
Режим высокого разрешения	16 бит
Максимальная скорость захвата	30 000 кадров/с (векторный режим) 1 000 000 кадров/с (режим быстрой записи)
Аппаратная запись и воспроизведение сигналов в реальном времени	максимум 500 000 кадров
Минимальная длительность захватываемых глитчей	500 пс
Тип и размер встроенного дисплея	7 дюймовый ёмкостный дисплей с функцией мультитач
Разрешение дисплея	1024 х 600 пикселей (16:9)
Система вертикального отклонения аналоговых каналов
Входная связь	по постоянному току, переменному току, земля
Входной импеданс	1 МОм ± 1%, 50 Ом ± 1%
Входная емкость	18 пФ ± 3 пФ
Коэффициенты затухания пробника	0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 15X, 20Х, 50X, 100X, 150X, 200Х, 500X, 1000X, 1500X, 2000Х, 5000X, 10000X, 15000X, 20000Х, 50000X, определяемая пользователем
Максимальное входное напряжение, с пробником: - 1 МОм - 50 Ом	CAT I 300 В СКЗ, 400 В ПИК (DC+AC СКЗ) 5 В СКЗ
Стандартное разрешение	12 бит
Режим высокого разрешения	16 бит
Количество эффективных бит (ENOB), тип	8
Чувствительность по вертикали: - 1 МОм - 50 Ом	от 1 мВ/дел до 10 В/дел от 200 мкВ/дел до 1 В/дел
Диапазон смещения по постоянному току: - 1 МОм - 50 Ом	± 1 В (≥ 1 мВ/дел, ≤ 65 мВ/дел) ± 10 В (> 65 мВ/дел, ≤ 274 мВ/дел) ± 20 В (> 274 мВ/дел, ≤ 2,79 В/дел) ± 100 В (> 2,79 В/дел, ≤ 10 В/дел) ±1 В (≥ 1 мВ/дел, ≤ 136 мВ/дел) ±4 В (> 136 мВ/дел)
Динамический диапазон	±4 делений (12 бит)
Ограничение полосы пропускания, тип	20 МГц, 250 МГц, полная полоса
Точность усиления постоянного тока	±1% (≥ 5 мВ) ±2% (< 5 мВ)
Точность смещения постоянного тока	≤ 200 мВ/дел (±0,1 дел., ±2 мВ, ±1,5% от смещения) > 200 мВ/дел (±0,1 дел., ±2 мВ, ±1,0% от смещения)
Изоляция между каналами	≥ 100 : 1 (от постоянного тока до 800 МГц)
Максимальное статическое напряжение на входном разъёме BNC	±8 кВ
Система вертикального отклонения цифровых каналов
Количество входных каналов	16 (DO-D15), D0~D7, D8~D15
Диапазон пороговых уровней	±15,0 В с шагом 10 мВ
Точность установки пороговых уровней	± (100 мВ + 3% от порогового значения)
Пороговые уровни	определяемая пользователем (для 8 каналов в группе)
Максимальное входное напряжение	±40 В пиковое CAT I, мгновенное перенапряжение 800 Впик
Максимальный входной динамический диапазон	±10 В + порог
Минимальный размах напряжения	500 мВ пик-пик
Входное сопротивление	~ 101 кОм ± 1%
Нагрузка пробника	~ 8 пФ
Вертикальное разрешение	1 бит
Уровень шума (50 Ом, 800 МГц): - 200 мкВ/дел (ограничение 20 МГц) - 500 мкВ/дел (ограничение 250 МГц) - 1 В/дел	66 мкВ СКЗ 74,4 мкВ СКЗ 11,52 мВ СКЗ
Уровень шума (1 МОм, 500 МГц): - 1 мВ/дел - 10 В/дел	130,8 мкВ СКЗ 156,36 мВ СКЗ
Горизонтальная развертка аналоговых каналов
Диапазон временной развертки	от 500 пс/дел до 500 с/дел, точная настройка
Разрешение по времени	100 пс
Точность временной развёртки	±1,5 ppm ±1 ppm/год
Диапазон задержки временной развертки: - перед запуском - после запуска	-5 дел. максимум 1 с или 100 дел.
Точность измерения приращения временной развертки	± (точность временной развертки × показание) ± (0,001 × ширина экрана) ± 20 пс
Коррекция межканального смещения	±100 нс, точность ±1 пс
Задержка между каналами	≤ 200 пс
Горизонтальная развёртка	YT – по умолчанию XY – 1/2/3/4 каналы SCAN - временная развертка ≥ 200 мс/дел ROLL - временная развертка ≥ 50 мс/дел путем регулировки горизонтальной развертки
Горизонтальная развертка цифровых каналов
Минимальная длительность детектируемого импульса	5 нс
Максимальная входная частота	200 МГц
Расхождение каналов	± 5 нс
Система сбора данных
Максимальная частота дискретизации в аналоговом канале	4 Гвыб/с (1 канал)
Обнаружение глитчей, пиковых выбросов	до 500 пс
Максимальная глубина памяти аналогового канала	500 Мточек (1 канал), 250 Мточек (2 канала), 125 Мточек (4 канала)
Режим среднего значения, опционально	2, 4, 8, 16…65536
Режим высокого разрешения	14 бит, 16 бит
Система запуска
Источник сигнала запуска	аналоговые каналы (1 – 4), цифровые каналы (D0-D15)
Режим запуска	автоматический, нормальный, одиночный
Тип связи	AC, DC, подавление высоких частот 200 кГц ±20% частота среза (для внутреннего триггера), подавление низких частот 180 кГц ±20% частота среза (для внутреннего триггера)
Шумоподавление	увеличивает задержку в цепи триггера (только внутренний триггер), вкл/выкл
Диапазон удержания	от 8 нс до 10 с
Полоса пропускания системы запуска	800 МГц (только внутренний триггер)
Чувствительность системы запуска: - внутренний источник запуска	0,5 деления; ≥ 50 мВ/дел 0,7 деления, при включённом шумоподавлении
Диапазон установки порога срабатывания запуска	± 4 делений от центра экрана (внутренний источник запуска)
Типы запуска	запуск по фронту, по импульсу, по наклону, по видео, по шаблону, по длительности, по тайм-ауту, по превышению амплитуды, по задержке, по N-му фронту, по I2C, по SPI, по RS232/UART, по CAN, LIN, опционально по: FlexRay, I2S, MIL-STD-1553
Поиск и навигация
Тип	фронт, ширина импульса
Источник	аналоговый канал
Отображение результатов	событие просматривается или экспортируется во внешнюю/внутреннюю память
Навигация	по времени: просмотр полученных сигналов в хронологическом порядке; по событиям: используются элементы управления навигацией для автоматической прокрутки результатов поиска
Измерение формы сигнала
Курсор
Количество курсоров	2 пары курсоров по осям X и Y
Ручной режим	отклонение напряжения между курсорами (ΔY); отклонение по времени между курсорами (ΔX); обратная величина ΔX (Гц) (1/ΔX)
Режим отслеживания	фиксация оси Y для отслеживания значений напряжения и времени точки формы сигнала по оси X; фиксация оси X для отслеживания значений напряжения и времени точки формы сигнала по оси Y
Автоматизированное измерение	позволяет отображать курсор во время автоматического измерения
Режим XY	измеряет параметры напряжения соответствующих сигналов канала в режиме временной базы XY; X = канал 1, Y = канал 2
Автоматическое измерение
Количество измерений	41 (в том числе до 14 измерений могут отображаться одновременно на экране)
Источник измерения	CH1 - CH4, D0 - D15, Math 1 - Math 4
Режим отображения измерений	основной вид, увеличение
Измерения	отображает 33 элемента измерения (вертикальные и горизонтальные) для текущего канала измерения, результаты измерений обновляются непрерывно
Вертикальные измерения	Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, превышение, предварительная загрузка, область, периодическая область и среднеквадратичное значение переменного тока
Горизонтальные измерения	период, частота, время нарастания, время спада, +ширина, -ширина, режим работы, - режим работы, количество положительных импульсов, количество отрицательных импульсов, количество нарастающих фронтов, количество падающих фронтов, Tvmax, Tvmin,+скорость нарастания и -скорость нарастания
Другие	задержка (A↑- B↑), задержка (A↑- B↓), задержка (A↓- B↑), задержка(A↓- B↓), фаза (A↑-B↑), фаза (A↑- B↓), фаза (A↓- B↑), и фаза (A↓- B↓)
Статистика	элементы: текущее, среднее, максимальное, минимальное, стандартное отклонение, подсчёт; устанавливаемое статистическое время
Математическая обработка сигналов
Количество математических функций	отображает 4 математические функции одновременно
Арифметика	A+B, A-B, A×B, A/B, FFT, A&&B, A\|\|B, A^B, !A, Intg, Diff, Lg, Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
Цветовая гамма	поддержка БПФ
БПФ
Размер записи	до 1 Mточек
Тип окна	Прямоугольная, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина, треугольник
Поиск по пиковым значениям	максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем
Анализ осциллограмм
Запись сигналов	сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, то есть сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска
Максимальное количество сегментов	до 500 000
Источник сигнала	все аналоговые каналы, все цифровые каналы
Анализ	поддержка воспроизведения кадр за кадром или непрерывного воспроизведения; способен вычислять, измерять и декодировать воспроизводимые сигналы
Тест «Годен/Не годен»	сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов; событие «Годен/Не годен» может включать немедленную остановку захвата, звуковой сигнал и снимок экрана; источник сигнала: все аналоговые каналы
Гистограмма: - источник - тип - статистика - режим дискретизации	любой аналоговый канал, результат автоматических измерений; горизонтальный, вертикальный, измеренная гистограмма; сумма, пики, минимум, максимум, пик-пик, медиана, сигма и другие; поддержка во всех режимах за исключением Zoom, XY, ROLL
Цветовая гамма	обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы
Последовательное декодирование
Количество декодеров	4, поддержка одновременно четырех типов протоколов
Тип декодируемых каналов	стандарт: Parallel, RS232 / UART, I²C, SPI, CAN, LIN опционально: CAN-FD, FlexRay, I2S, MILSTD-1553
Построение диаграмм Боде (только при активном AFG)
Начальная частота	10 Гц ~ 3 МГц
Конечная частота	100 Гц ~ 30 МГц
Точек на декаду	10 ~ 100
Амплитуда на выходе	20 мВ ~ 10 В
Генератор сигналов произвольной формы и стандартных функций (AFG)
Количество выходных каналов	2
Частота дискретизации	1 Гвыб/с
Вертикальное разрешение	16 бит
Максимальная выходная частота	50 МГц (опция AFG50) 100 МГц (опция AFG100)
Формы выходного сигнала	синусоидальная, прямоугольная, пилообразная, постоянный ток, шум, Sinc, экспоненциальный рост, экспоненциальный спад, ЭКГ, гауссовский, Лоренц, полусинусоидальная, задаваемая пользователем (произвольная)
Виды поддерживаемой модуляции	АМ, ЧМ, ФМ
Параметры выходных сигналов генераторов
Синусоидальный сигнал
Диапазон частот: - опция AFG50 - опция AFG100	20 мГц ~ 50 МГц 2 мГц ~ 100 МГц
Неравномерность АЧХ (1 кГц, 0 дБм): - при < 10 МГц - при ≥ 10 МГц - < 100 МГц	± 0,2 дБ ± 0,5 дБ
Гармонические искажения (1 В пик-пик): - при ≥ 10 Гц - < 10 МГц - при ≥ 10 МГц - < 50 МГц - при ≥ 50 МГц	< -55 дБн < -50 дБн < -40 дБн
Негармонические искажения (1 В пик-пик): - при ≥ 10 Гц - < 10 МГц - при ≥ 10 МГц - < 50 МГц - при ≥ 50 МГц	< -60 дБн < -50 дБн < -50 дБн + 6 дБ/октаву
Коэффициент гармоник (1 В пик-пик, ≥ 10 Гц – < 20 кГц)	< 0,1%
Фазовый шум (1 В пик-пик, 20 МГц, отстройка 10 кГц)	< -110 дБн/Гц
Остаточный шум тактового генератора (0 дБм)	-50 дБм
Межканальные искажения (< 100 МГц)	< -35 дБн
Фаза	0º - 360º с шагом 0,01º
Прямоугольный сигнал
Диапазон частот: - опция AFG50 - опция AFG100	20 мГц ~ 10 МГц 2 мГц ~ 20 МГц
Время нарастания и спада (тип) (50 Ом, ≤ 2 В _{пик-пик})	< 10 нс
Выброс (> 1 кГц, 0 дБм)	< 5%
Ширина рабочего цикла	1% - 99%
Джиттер (> 1 кГц, 0 дБм)	500 пс
Фаза	0º - 360º с шагом 0,01º
Пилообразный сигнал
Диапазон частот: - опция AFG50 - опция AFG100	20 мГц ~ 1 МГц 2 мГц ~ 2 МГц
Нелинейность (тип) (1 кГц, 1 В _{пик-пик}, симметрия 100%, в пределах 10%-90% амплитуды)	< 1%
Симметрия	0 ~ 100%
Фаза	0º - 360º с шагом 0,01º
Белый шум
Белый шум (-3 дБ)	> 100 МГц
Сигнал произвольной формы
Диапазон частот: - опция AFG50 - опция AFG100	20 мГц ~ 10 МГц 2 мГц ~ 20 МГц
Длина записи	16 Кточек
Формат файла	CSV
Предустановленные сигналы
Диапазон частот: - опция AFG50 - опция AFG100	20 мГц ~ 10 МГц 2 мГц ~ 20 МГц
Частотные параметры
Точность установки (10 МГц)	±1,5 ppm ±1 ppm/год
Разрешение	0,1 Гц или 10 бит (большая из этих величин)
Амплитудные параметры
Динамический диапазон (50 Ом)	1 мВ _{пик-пик} ~ 10 В _{пик-пик} (≤ 50 МГц) 1 мВ _{пик-пик} ~ 5 В _{пик-пик} (≤ 100 МГц)
Динамический диапазон (High Z)	2 мВ _{пик-пик} ~ 20 В _{пик-пик} (≤ 50 МГц) 2 мВ _{пик-пик} ~ 10 В _{пик-пик} (≤ 100 МГц)
Разрешение	0,1 мВ _{_{пик-пик}} или 3 бита (большая из этих величин)
Точность установки (синус 1 кГц, смещение 0 В)	±1,5% от установленного уровня + 5 мВ _{пик-пик}
Единицы измерения	В _{пик-пик}
Смещение постоянного тока
Диапазон, В _{пик-пик}	±5 В _пик (AC+DC) при 50 Ом ±10 В _пик (AC+DC) при High Z
Разрешение	1 мВ или 4 бита
Точность установки	± (1,5 % от значения настройки смещения + 5 мВ + 0,5 % от амплитуды) при 50 Ом ± (1,5 % от значения настройки смещения + 5 мВ + 1 % от амплитуды) при High Z
Выходное сопротивление (0 дБм, 0 В DC, тип)	50 Ом ± 1%
Модуляция
AM: - модулирующие сигналы - форма несущей - источник модуляции - глубина модуляции - диапазон модулирующих частот	синус, прямоугольник, треугольник, нарастающая пила, спадающая пила, шум; синус, прямоугольник, пила; внутренняя; 0 ~ 120 %; 2 мГц ~ 1 МГц
ЧМ: - модулирующие сигналы - форма несущей - источник модуляции - девиация частоты - диапазон модулирующих частот	синус, прямоугольник, треугольник, нарастающая пила, спадающая пила, шум; синус, прямоугольник, пила; внутренний; 2 мГц – до частоты несущей; 2 мГц ~ 1 МГц
ФМ: - модулирующие сигналы - форма несущей - источник модуляции - фазовый сдвиг - диапазон модулирующих частот	синус, прямоугольник, треугольник, нарастающая пила, спадающая пила, шум; синус, прямоугольник, пила; внутренний; 0º - 360º, по умолчанию 90º; 2 мГц ~ 1 МГц
Автоматическое масштабирование
Автоматическое масштабирование	минимального напряжения более 10 мВ _{пик-пик}, рабочий цикл более 1% и частоты более 35 Гц
Цифровой вольтметр
Источник сигнала	любой аналоговый канал
Цифровой вольтметр	3 разряда, измерение напряжения постоянного и переменного тока
Функции вольтметра	измерение напряжения постоянного тока; измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока; измерение среднеквадратичного значения напряжения переменного тока
Высокоточный частотомер
Источник сигнала	любой аналоговый канал, любой цифровой канал
Высокоточный частотомер	от 3 до 6 разрядов (устанавливаемое пользователем)
Функции частотомера	измерение частоты, периода, сумматор
Частотный диапазон частотомера	от 0 до 800 МГц
Сумматор	до 48 разрядов
Набор команд
Поддержка формата команд	IEEE488.2 (SCPI)
Формирование	сообщений об ошибках, отчетов о состоянии, синхронизация
Общие характеристики
Тип и размер встроенного дисплея	7-дюймовый сенсорный дисплей с управлением «Multi-Touch»
Разрешение встроенного дисплея	1024 х 600 пикселей, формат 16:9
Масштабная сетка	8 делений по вертикали х 10 делений по горизонтали
Послесвечение	выключено; бесконечное послесвечение; настраиваемое послесвечение (от 100 мс до 10 с)
Яркость	256 уровней интенсивности (LCD, HDMI)
Процессор	Cortex-A72, 1,8 ГГц шесть ядер
Объем памяти	4 ГБ RAM
Операционная система	Android
Внутренняя энергонезависимая память	32 ГБ
Интерфейсы связи	USB 2.0 host, device, LAN 10/100 Base-T LXI-C, Web Control
Выход триггера AUX	BNC на задней панели
Видеовыход	HDMI 1.4
Выход меандра (калибровка пробников)	1 кГц, амплитуда 0 - 3 В _{пик-пик}, прямоугольный сигнал
Напряжение и сила тока электропитания	DC 20 В, 5 A
Интерфейс питания	Type-C
Максимальная потребляемая мощность	70 Вт
Диапазон рабочих температур	от 0°C до +50°C
Диапазон температур хранения	от -30°C до +60°C
Относительная влажность	не более 90% (без конденсации)
Габаритные размеры (Ш х В х Г)	265,35 х 161,75 х 77,38 мм
Вес нетто	1,6 кг
Энергонезависимая память
Хранение файлов в форматах	настройки (.stp), изображения (.png, .bmp, .jpg), форм сигнала CSV (.csv), (.bin), данных эталонного сигнала (.ref, .csv, *.bin)
Внутренняя емкость	32 ГБ
Опорные сигналы	10 видов
