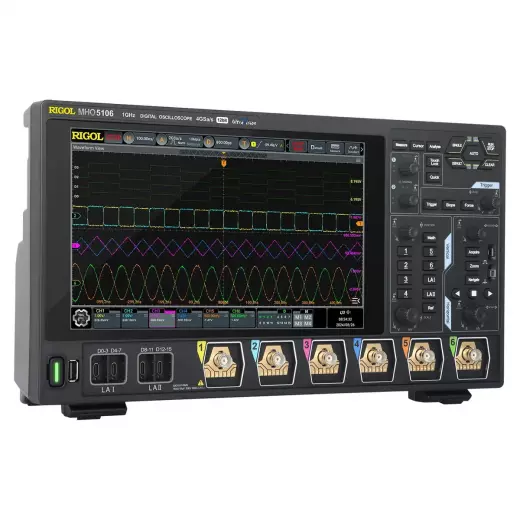

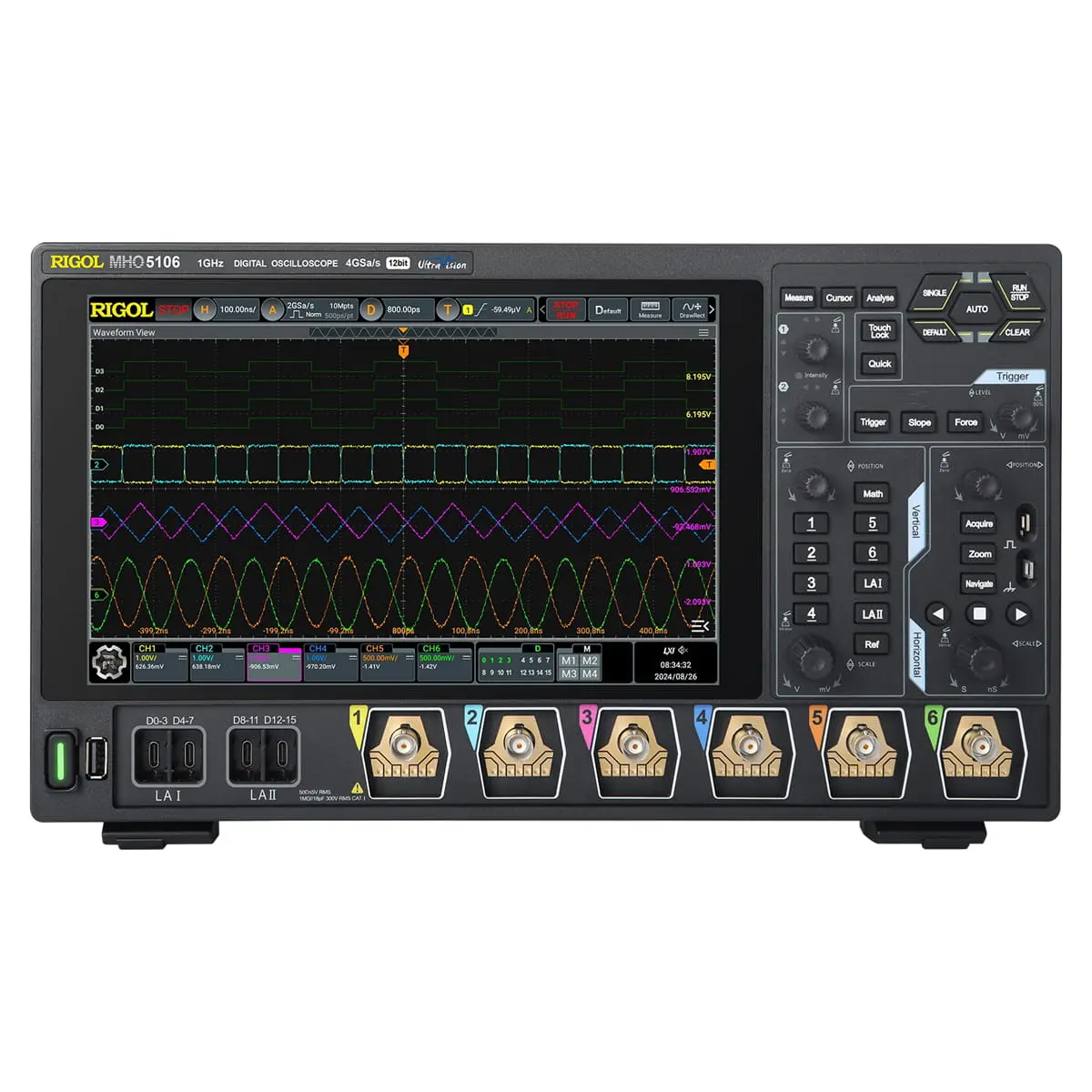

RIGOL MHO5106 цифровой осциллограф
Ссылка скопирована
2 291 405 ₽
Поверка включена в стоимость
Срок поставки: под заказ
Бренд
Rigol
Rigol
Гарантия
36 мес.
36 мес.
Артикул
132307
132307
Официальный дилер
Сертификат дилера
По описанию
Осциллограф Rigol MHO5106 представляет собой шестиканальную цифровую измерительную станцию, построенную на базе 12-битной архитектуры АЦП и многоядерного процессора. В арсенале MHO5106 — полоса пропускания 1 ГГц, частота дискретизации до 4 Гвыб/с и глубокая память в 500 миллионов точек, что делает его полноценным инструментом для анализа сложных сигналов в системах с высокой плотностью компонентов. Данная модель ориентирована на инженеров-разработчиков, сервисные центры и исследовательские лаборатории, где одновременно требуется контроль множества напряжений и высокоскоростных шин данных. В отличие от младших приборов линейки, MHO5106 предлагает максимальное количество каналов, а встроенные математические функции и режимы записи кадров позволяют видеть не просто статичную картинку, а динамику процессов в реальном масштабе времени. Ниже рассмотрим ключевые особенности архитектуры и измерений, которые отличают эту модель.
Шесть аналоговых каналов и расширенная цифровая логика
Главная особенность MHO5106 — наличие шести полностью изолированных аналоговых входов с независимой настройкой, плюс 16 логических каналов для параллельного анализа цифровых сигналов. Такая конфигурация позволяет одновременно отслеживать работу многофазных преобразователей, контроллеров питания и интерфейсов памяти без перекоммутации щупов. Помимо шести основных каналов, прибор оснащён внешним входом запуска и автоматической идентификацией пробников RIGOL, что упрощает калибровку при смене режимов измерения.
- Полоса пропускания аналогового канала: 1 ГГц (при сопротивлении 50 Ом) или 500 МГц (при 1 МОм), что даёт возможность захватывать гармоники импульсов с крутыми фронтами.
- Расчётное время нарастания: ≤350 пс при использовании одного или трёх каналов, ≤440 пс при задействовании всех шести каналов.
- Входной импеданс: переключаемый 1 МОм ± 1% и 50 Ом ± 1%; входная ёмкость 19 пФ ± 3 пФ.
- Цифровые каналы: 16 входов, сгруппированных в 4 банка по 4 линии с регулируемыми пороговыми уровнями (ТТЛ, КМОП, ECL, LVDS и пользовательские значения до ±15 В).
Наличие 6 каналов в MHO5106 выводит осциллограф за рамки традиционных четырёхканальных решений: вы можете одновременно измерять сигналы на входе и выходе каждого каскада трёхфазного моста или анализировать всю шину данных без переключения пробников.
Глубина памяти и частота дискретизации
При работе с высокочастотными протоколами критичным параметром становится возможность сохранять длинные временные отрезки при максимальной частоте оцифровки. MHO5106 реализует выборку в реальном времени с памятью до 500 млн точек для одного или трёх включённых каналов и до 250 млн точек для всех шести. Максимальная частота дискретизации составляет 4 Гвыб/с при работе в режиме 1 или 3 каналов и 2 Гвыб/с при полной загрузке аналоговых входов, что достаточно для восстановления формы сигналов с частотами до 1 ГГц без значимых артефактов наложения.
- Вертикальное разрешение АЦП: 12 бит, повышаемое до 16 бит в режиме High Resolution.
- Эффективное разрешение (ENOB): > 8 бит, обеспечивающее высокую точность измерений малых сигналов.
- Диапазон чувствительности: от 100 мкВ/дел до 10 В/дел (при 1 МОм) и до 1 В/дел (при 50 Ом).
- Ограничение полосы: для каждого канала доступна настройка 20 МГц, 250 МГц или полная полоса.
Такая глубина памяти в сочетании с 12-битным АЦП позволяет детально исследовать длительные переходные процессы в системах электропитания и одновременно сохранять высокое разрешение по напряжению, что особенно важно при анализе пульсаций и шумов.
Скорость захвата и режимы визуализации
Скорость обновления формы сигнала определяет способность осциллографа фиксировать редкие сбои и аномалии. MHO5106 обеспечивает до 1 000 000 осциллограмм в секунду в режиме UltraAcquire, что в несколько раз превышает возможности стандартных цифровых запоминающих приборов. Векторный режим выдаёт 200 000 осц./сек, что достаточно для большинства прикладных задач по отладке цифровых интерфейсов.
- Режим UltraAcquire: захват большого числа кадров с высокой скоростью для поиска редких глитчей.
- Градация цвета: 256 уровней интенсивности, цветовая палитра более 16 оттенков для трёхмерного представления сигнала.
- Запись и воспроизведение: до 500 000 кадров с возможностью покадровой навигации и анализа сохранённых сегментов.
- Обнаружение выбросов: пиковые детекторы захватывают импульсы длительностью до 500 пс.
Такие показатели захвата делают MHO5106 эффективным инструментом для поиска случайных ошибок, возникающих в высокоскоростных цифровых шинах — например, при тестировании памяти DDR или последовательных интерфейсов с тактовой частотой сотни мегагерц.
Интерактивный дисплей и операционная система
Управление прибором реализовано через 10.1-дюймовый ёмкостный сенсорный экран с разрешением 1280×800 пикселей и поддержкой мультитач. Интерфейс построен на операционной системе Android, что обеспечивает быстрый отклик и привычную логику навигации. Внутренняя память 8 ГБ позволяет сохранять до 10 эталонных форм сигналов и множество профилей настроек, а доступ к калибровочному выходу 1 кГц упрощает проверку пробников перед началом серии измерений.
- Процессор: шестиядерная архитектура (Cortex-A72 1.8 ГГц и Cortex-A53 1.4 ГГц), 4 ГБ оперативной памяти.
- Послесвечение: настраиваемое от 100 мс до 10 с, а также режим бесконечного послесвечения.
- Развёртка по горизонтали: от 500 пс/дел до 500 с/дел с точностью ±1.5 ppm (±1 ppm/год).
- Интерфейсы: USB 3.0 (хост/устройство), LAN 10/100/1000 Base-T (LXI-C), HDMI 1.4, выход триггера AUX и вход/выход опорной частоты 10 МГц.
Благодаря встроенному веб-управлению (Web Control) и поддержке команд SCPI, MHO5106 легко интегрируется в автоматизированные стенды и дистанционные лаборатории, не требуя дополнительного ПО для базового мониторинга.
Покупка RIGOL MHO5106 цифровой осциллограф в BESTKIP
Купить RIGOL MHO5106 цифровой осциллограф можете в BESTKIP — менеджер уточнит комплектацию, щупы и сроки поставки по России.
- Доступен к заказу — уточним срок отгрузки перед оплатой.
- Документы для юрлиц — КП, счёт, спецификация.
- Подбор специалиста — сравним MHO5106 с соседними индексами по полосе, каналам и дискретизации.
| RIGOL RIGOL MHO5106 | |
|---|---|
|
Полоса пропускания аналогового канала: -50 Ом,-3 дБ -1 МОм,-3 дБ |
1000 МГц 500 МГц |
| Расчётное время нарастания (от 10% до 90%, типовое) на 50 Ом |
≤350 пс (при одноканальном и 3-х канальном использовании) ≤440 пс (при 6-ми канальном использовании) |
| Количество входных каналов | 6 аналоговых входов + 1 внешний вход запуска + 16 логических каналов |
| Максимальная глубина памяти |
500 млн. точек (1 канал, 3 канала) 250 млн. точек (6 каналов) |
| Режим выборки | Выборка в реальном времени |
| Максимальная частота дискретизации |
4 Гвыб/с (1 канал, 3 канала) 2 Гвыб/с (при всех включенных каналах) |
| Максимальная скорость захвата сигнала |
200 000 осц./сек (векторный режим) 1 000 000 осц./сек (режим UltraAcquire) |
| Вертикальное разрешение (АЦП) | 12 бит |
| Режим высокого разрешения | 16 бит |
| Аппаратная запись и воспроизведение сигналов в реальном времени | Макс. 500 000 кадров |
| Тип и размер встроенного дисплея | 10,1 дюймовый емкостный дисплей с функцией мультитач |
| Разрешение дисплея | 1280 х 800 пикселей |
| Система вертикального отклонения аналоговых каналов | |
| Входная связь | По постоянному току, переменному току или заземление |
| Входной импеданс | 1 МОм ± 1%, 50 Ом ± 1% |
| Входная емкость | 19 пФ ± 3 пФ |
| Настройка затухания пробника | 0,001X, 0.002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000X |
| Автоматическaя идентификация пробников | RIGOL |
| Максимальное входное напряжение, с пробником: | |
| 1 МОм | CAT I 300 В СКЗ, 400 В ПИК (DC+AC СКЗ) |
| 50 Ом | 5 Вскз |
| Стандартное разрешение | 12 бит |
| Режим высокого разрешения | 16 бит |
| Эффективное разрешение (ENOB) | > 8 бит |
| Чувствительность по вертикали | |
| 1 МОм | от 100 мкВ/дел до 10 В/дел |
| 50 Ом | от 100 мкВ/дел до 1 В/дел |
| Диапазон смещения по постоянному току | |
| 1 МОм |
± 1 В (≥1 мВ/дел, ≤65 мВ/дел) ± 10 В (>65 мВ/дел, ≤270 мВ/дел) ± 20 В (>270 мВ/дел, ≤2,75 В/дел) ± 100 В (>2,75 В/дел, ≤10 В/дел) |
| 50 Ом |
± 1 В(≥1 мВ/дел, ≤135 мВ/дел) ± 4 В (>135 мВ/дел) |
| Динамический диапазон | ± 4 делений (12 бит) |
| Ограничение полосы пропускания, тип. | 20 МГц, 250 МГц, полная полоса, для каждого канала в отдельности |
| Точность усиления постоянного тока |
1% (< 5 мВ) 2% (≥ 5 мВ) |
| Точность смещения постоянного тока |
≤200 мВ/дел (±0,1 дел.±2 мВ±1,5% смещение) >200 мВ/дел (±0,1 дел.±2 мВ±1,0% смещение) |
| Изоляция между каналами |
≥100:1 (от постоянного тока до 500 МГц) ≥30:1 (> 500 МГц) |
| Максимальное статическое напряжение на входном разъёме | ±8 кВ |
| Система вертикального отклонения цифровых каналов | |
| Количество входных каналов | 16 (DO-D15), 4 группы каналов по 4 канала в каждой, в том числе: D0~D3, D4~D7, D8~D11, D12~D15. |
| Диапазон пороговых уровней | ±15,0 В с шагом 10 мВ |
| Точность установки пороговых уровней | ± (100 мВ+3% от порогового значения) |
| Виды пороговых уровней | ТТЛ (1,4 В), КМОП5.0(2,5 В), КМОП3.3(1,65 В), КМОП2.5(1,25 В), CMOS1.8(0,9 В), ECL (-1,3 В), PECL (3,7 В), LVDS(1,2 В), 0,0 В, определяемая пользователем (4 канала с набором регулируемых порогов) |
| Максимальное входное напряжение | ±40 В пиковое CAT I; мгновенное перенапряжение 800 Впик; |
| Максимальный входной динамический диапазон | ±10 В + порог |
| Минимальный размах напряжения | 500 мВ пик-пик |
| Входное сопротивление | ~ 101 кОм |
| Нагрузка пробника | ~ 8 пФ |
| Вертикальное разрешение | 1 бит |
| Горизонтальная развертка | ||
|---|---|---|
| Диапазон временной развертки |
от 500 пс/дел до 500 с/дел точная настройка |
|
| Разрешение по времени | 100 пс | |
| Точность временной развёртки | ±1,5 ppm ± 1 ppm/год | |
| Диапазон задержки временной развертки | ||
| перед запуском | -5 дел | |
| после запуска | макс. 1 с или 100 дел | |
| Точность измерения приращения временной развертки | ± (точность временной развертки × показание) ± (0,001 × ширина экрана) ± 20 пс | |
| Коррекция межканального смещения | ±100 нс, точность ±1 пс | |
| Задержка между каналами | ≤500 пс | |
| Горизонтальная развёртка |
YT – по умолчанию XY – 1/2/3/4/5/6/7/8 каналы SCAN - временная развертка ≥ 200 мс/дел ROLL - временная развертка ≥ 50 мс/дел или ≥ 100 мс/дел (опция) путем регулировки горизонтальной развертки |
|
| Система сбора данных | ||
| Обнаружение гличтей, пиковых выбросов | до 500 пс | |
| Режим среднего значения, опционально | 2, 4, 8, 16…65536 | |
| Режим высокого разрешения | 14 бит, 16 бит | |
| Скорость захвата и записи сигналов | до 1 000 000 осц/с | |
| Скорость захвата сигналов в векторном режиме | осц/с | |
| Система запуска | ||
| Источник сигнала запуска | аналоговые каналы (1 – 6), внешний вход, питающая сеть переменного тока | |
| Режим запуска | автоматический, нормальный, одиночный | |
| Тип связи | AC, DC, для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц) | |
| Шумоподавление | Добавляет гистерезис в цепь триггера (только внутренний триггер), опционально вкл. или выкл | |
| Диапазон удержания | от 8 нс до 10 с | |
| Полоса пропускания системы запуска | ||
| Внутренний источник запуска | полоса пропускания аналоговых входов | |
| Внешний вход запуска | 200 МГц | |
| Чувствительность системы запуска | ||
| Внутренний источник запуска |
0,5 деления; ≥50 мВ/дел 0,7 деления, при включённом шумоподавлении |
|
| Внешний вход запуска |
200 мВ пик-пик (DC – 100 МГц) 500 мВ пик-пик (100 МГц – 200 МГц) |
|
| Импеданс внешнего входа запуска | 1 МОм ±1%, BNC разъем | |
| Джиттер триггера | ≤ 1 нс СКЗ | |
| Диапазон установки порога срабатывания запуска | ||
| Внутренний источник запуска | ± 5 делений от центра экрана | |
| Внешний вход запуска | ± 5 В | |
| Питающая сеть переменного тока | фиксированное значение 40% - 60 % | |
| Типы запуска | Запуск по фронту, по импульсу, по наклону, по видео, по шаблону, по длительности, по тайм-ауту, по превышению амплитуды, по задержке, по N-му фронту, по I2C, по SPI, по RS232/UART, по CAN, опционально по: CAN-FD, LIN, FlexRay, I2S, MIL-STD-1553 | |
| Поиск и навигация | ||
| Тип | Фронт, ширина импульса | |
| Источник | любой аналоговый канал | |
| Отображение результатов | Событие просматриваются или экспортируется во внешнюю/внутреннюю память. | |
| Навигация |
По времени: просмотр полученных сигналов в хронологическом порядке. По событиям: используются элементы управления навигацией для автоматической прокрутки результатов поиска. По сегментам кадра: просмотр сегментов кадра, собранных в режиме покадровой съемки. |
|
| Измерение формы сигнала | ||
| Курсор |
Количество курсоров: 2 пары курсоров по осям X и Y. Ручной режим: -Отклонение напряжения между курсорами (ΔY). -Отклонение по времени между курсорами (ΔX). -Обратная величина ΔX (Гц) (1/ΔX). Режим отслеживания: -Фиксация оси Y для отслеживания значений напряжения и времени точки формы сигнала по оси X. -Фиксация оси X для отслеживания значений напряжения и времени точки формы сигнала по оси Y. Автоматизированное измерение: -Позволяет отображать курсор во время автоматического измерения. Режим XY: -Измеряет параметры напряжения соответствующих сигналов канала в режиме временной базы XY. X = Канал 1, Y = Канал 2 |
|
| Автоматическое измерение |
Количество измерений: -41 (в том числе до 14 измерений могут отображаться одновременно на экране). -Источник измерения: CH1 - CH8, Math1 - Math 4 -Диапазон измерений Основной вид, увеличение. Измерения: -Отображает 33 элемента измерения (вертикальные и горизонтальные) для текущего канала измерения; результаты измерений обновляются непрерывно. Вертикальные измерения: -Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid,Vlower, Vavg, VRMS, Per. VRMS, превышение, предварительная загрузка, область, периодическая область и среднеквадратичное значение переменного тока. Горизонтальные измерения: -период, частота, время нарастания, время спада, +ширина, -ширина, режим работы, -режим работы, количество положительных импульсов, количество отрицательных импульсов, количество нарастающих фронтов, количество падающих фронтов, Tvmax, Tvmin,+Скорость нарастания и -Скорость нарастания. Другие: -задержка (А↑-В↑), задержка (А↑-В↓), задержка (А↓-В↑), задержка(А↓-В↓), фаза (A↑-B↑), фаза(A↑-B↓), фаза (A↓-B↑), и фаза(A↓-B↓) Статистика: -элементы: текущее, среднее, максимальное, минимальное, стандартное отклонение, подсчёт. -Устанавливаемое статистическое время |
|
| Математическая обработка сигналов | ||
| Количество математических функций | Отображает 4 математические функции одновременно | |
| Арифметика | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Lg,Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass,BandStop | |
| БПФ | Размер записи | до 1 Mточек |
| тип окна | Прямоугольная, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник | |
| Поиск по пиковым значениям | Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем | |
| Анализ осциллограмм | ||
|---|---|---|
| Запись сигналов |
Сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 500 000. Источник сигнала: Все аналоговые каналы. Анализ: Поддержка воспроизведения кадр за кадром или непрерывного воспроизведения; способен вычислять, измерять и декодировать воспроизводимые сигналы. |
|
| Тест "Годен/Не годен" |
Сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие "Годен/Не годен" может включать немедленную остановку захвата, звуковой сигнал и снимок экрана. Источник сигнала: Все аналоговые каналы. |
|
| Цветовая гамма | Обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы | |
| Последовательное декодирование | ||
| Количество декодеров | 4, поддержка одновременно четырех типов протоколов | |
| Тип декодируемых каналов |
Стандарт: Parallel, RS232/UART, I²C, SPI, Опционально: CAN, CAN-FD, LIN, FlexRay, I2S, MIL-STD-1553. |
|
| Автоматическое масштабирование | ||
| Автоматическое масштабирование | минимального напряжения более 10 мВ ПИК-ПИК, рабочий цикл более 1% и частоты более 35 Гц. | |
| Цифровой вольтметр | ||
| Источник сигнала | любой аналоговый канал | |
| Цифровой вольтметр | 4 разряда, измерение напряжения постоянного и переменного тока | |
| Функции вольтметра |
Измерение напряжения постоянного тока; измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока; измерение среднеквадратичного значения напряжения переменного тока |
|
| Высокоточный цифровой частотомер | ||
| Источник сигнала | любой аналоговый канал, EXT | |
| Высокоточный частотомер | от 3 до 6 разрядов (устанавливаемое пользователем) | |
| Функции частотомера | измерение частоты, периода, сумматор | |
| Частотный диапазон частотомера | от 0 до 500 МГц | |
| Сумматор | до 48 разрядов | |
| Набор команд | ||
| Поддержка формата команд | SCPI | |
| Формирование | сообщений об ошибках, отчетов о состоянии, синхронизация | |
| Общие характеристики | ||
| Тип и размер встроенного дисплея | 10,1-дюймовый сенсорный дисплей с управлением "Multi-Touch" | |
| Разрешение встроенного дисплея | 1280 х 800 пикселей, формат 16:9 | |
| Масштабная сетка | 8 делений по вертикали х 10 делений по горизонтали | |
| Послесвечение | Выключено; Бесконечное послесвечение; Настраиваемое послесвечение (от 100 мс до 10 с) | |
| Яркость | 256 уровней интенсивности (LCD, HDMI) | |
| Процессор | Cortex-A72, 1,8 ГГц, Cortex-A53 1,4 ГГц шесть ядер | |
| Объем памяти | 4 ГБ RAM | |
| Операционная система | Android | |
| Внутренняя энергонезависимая память | 8 ГБ | |
| Интерфейсы связи | USB 3.0 host, device, LAN 10/100/1000 Base-T LXI-C, Web Control | |
| Выход триггера AUX | BNC на задней панели | |
| Видеовыход | HDMI 1.4 | |
| Вход/выход частоты опорного генератора | 10 МГц ± 10 ppm | |
| Выход меандра (калибровка пробников) | 1 кГц, амплитуда 0–3 В, прямоугольный сигнал | |
| Напряжение и сила тока сети питания | 100 В – 240 В, 50 – 60 Гц | |
| Максимальная потребляемая мощность | 350 ВА | |
| Диапазон рабочих температур | От 0°C до +55°C | |
| Диапазон температур хранения | От -30°C до +60°C | |
| Относительная влажность | Не более 90% | |
| Высота для монтажа в измерительную стойку | 5 U | |
| Энергонезависимая память |
Хранение файлов в форматах: настройки (*.stp), изображения (*.png, *.bmp, *.jpg), форм сигнала CSV (*.csv), (*.bin), данных эталонного сигнала (*.ref, *.csv, *.bin) Внутренняя емкость: 8 ГБ Опорные сигналы: 10 видов |
|
| Габаритные размеры | 335 х 235 х 154 мм | |
| Вес нетто | 5,3 кг | |
