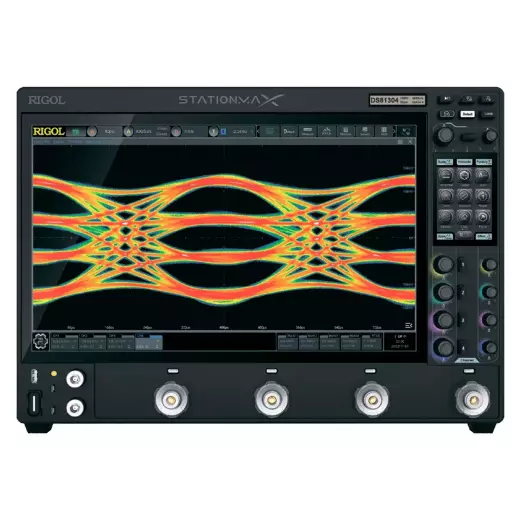

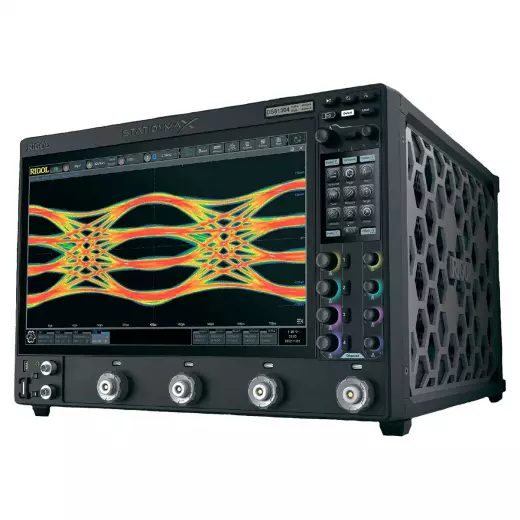

RIGOL DS81304 с поверкой цифровой осциллограф

Осциллограф Rigol DS81304 с поверкой представляет собой высокопроизводительный цифровой осциллограф с полосой пропускания 13 ГГц, частотой дискретизации 40 Гвыб/с на всех четырёх каналах и общей частотой дискретизации 160 Гвыб/с. Эта модель предназначена для решения самых сложных задач в области разработки высокоскоростных цифровых систем, тестирования последовательных интерфейсов нового поколения, радарных технологий и квантовой электроники, где требуется анализ сигналов с фронтами менее 30 пикосекунд. DS81304 оснащён четырьмя аналоговыми каналами и внешним входом запуска, а его расчётное время нарастания составляет всего 27 пикосекунд, что позволяет регистрировать события, недоступные для приборов с более низкой полосой. Уникальной особенностью модели является наличие двух сенсорных дисплеев — основного 15,6-дюймового с разрешением Full HD и вспомогательного 3,5-дюймового с виброоткликом, а также работа на базе операционной системы Android с двухъядерным процессором Cortex-A72. В сравнении с младшей моделью DS70304 (3 ГГц), DS81304 предлагает четырёхкратное расширение полосы пропускания до 13 ГГц и значительно улучшенные параметры дискретизации и памяти, открывая доступ к анализу сигналов в диапазоне сверхвысоких частот и высокоскоростных интерфейсов с тактовыми частотами до 6,5 ГГц.

Полоса 13 ГГц

Осциллограф DS81304 имеет аналоговую полосу пропускания 13 ГГц, что позволяет с высокой достоверностью отображать сигналы с частотой до 13 ГГц и их гармоники, а также исследовать фронты импульсов с длительностью менее 27 пикосекунд. Такая полоса пропускания делает прибор незаменимым при отладке высокоскоростных последовательных интерфейсов, таких как PCI Express 4.0/5.0, USB 3.1/3.2, Thunderbolt, а также при анализе сигналов в радиолокационных и спутниковых системах, где требуется измерение субнаносекундных временных параметров. Благодаря входному импедансу 50 Ом и широкому набору коэффициентов деления пробника (от 0,0001X до 50000X), инженер может подключать как высокочастотные активные пробники, так и специализированные измерительные головки для работы с дифференциальными сигналами. Полоса 13 ГГц в сочетании с низким уровнем шума и вертикальной чувствительностью от 1 мВ/дел до 1 В/дел обеспечивает превосходное отношение сигнал/шум, что критически важно при измерении малых амплитуд на сверхвысоких частотах. Для работы в СВЧ-диапазоне модель DS81304 поддерживает использование активных дифференциальных пробников, позволяющих проводить дифференциальные измерения с минимальной нагрузкой на исследуемую цепь.

• Полоса пропускания: 13 ГГц для анализа сверхвысокочастотных сигналов и субнаносекундных фронтов.
• Время нарастания: 27 пс (расчётное) для точного измерения сверхбыстрых импульсов.
• Количество каналов: 4 аналоговых входа + 1 внешний вход запуска.
• Частота дискретизации: 40 Гвыб/с (все каналы), общая 160 Гвыб/с.
• Глубина памяти: до 4 млрд точек (опция) для захвата сверхдлинных процессов.

Дискретизация и память

Максимальная частота дискретизации в реальном времени составляет 40 Гвыб/с при работе с одним каналом и 40 Гвыб/с при использовании всех четырёх каналов, что обеспечивает временное разрешение до 25 пикосекунд между отсчётами. Общая частота дискретизации 160 Гвыб/с гарантирует точное восстановление формы сигнала даже на предельных частотах полосы пропускания, а также позволяет эффективно применять режим пикового детектора для захвата глитчей длительностью от 100 пикосекунд. Глубина памяти стандартно составляет 4 млрд точек на канал при активации опции, что даёт возможность захватывать сверхдлинные последовательности данных без потери временного разрешения, особенно важно при анализе сложных протоколов и поиске редких ошибок в потоке данных. Скорость захвата осциллограмм превышает 500 000 форм в секунду, что в сочетании с большой памятью и аппаратной записью до 2 000 000 кадров позволяет фиксировать даже единичные события в потоке данных, не пропуская ни одного критического момента. Вертикальное разрешение настраивается от 8 до 16 бит, а в режиме высокого разрешения доступны различные комбинации битности и полосы пропускания: 9 бит при 4 ГГц, 10 бит при 2 ГГц, 12 бит при 1 ГГц, 14 бит при 400 МГц и 16 бит при 200 МГц.

• Частота дискретизации: 40 Гвыб/с (все каналы), общая 160 Гвыб/с.
• Глубина памяти: до 4 млрд точек (опция).
• Скорость захвата: > 500 000 осц/с для обнаружения редких событий.
• Пиковый детектор: захват глитчей от 100 пс.
• Вертикальное разрешение: от 8 до 16 бит (настраиваемое).

Управление и визуализация

Осциллограф DS81304 оборудован 15,6-дюймовым ёмкостным сенсорным дисплеем с разрешением 1920x1080 пикселей и функцией мультитач, что позволяет управлять прибором жестами, аналогично работе с планшетом или смартфоном. Дисплей имеет механизм регулировки угла наклона, что делает работу с прибором удобной как в стационарной стойке, так и на лабораторном столе. Дополнительный 3,5-дюймовый сенсорный экран с виброоткликом обеспечивает быстрый доступ к часто используемым функциям и настройкам, не отвлекая от основного окна отображения сигналов. Такая двухдисплейная система позволяет одновременно контролировать параметры измерений и наблюдать за осциллограммами, что значительно повышает эффективность работы при сложных многоэтапных тестах. Поддержка послесвечения с настраиваемым временем (от 100 мс до 10 с) и бесконечным режимом даёт возможность визуально оценивать статистическое распределение сигналов, а цветовая градация с 256 уровнями обеспечивает трёхмерное представление данных, что особенно полезно при анализе сигналов с большим количеством переходных процессов. Операционная система Android с двухъядерным процессором Cortex-A72, 4 ГБ оперативной и 128 ГБ встроенной памяти обеспечивает быструю работу интерфейса и возможность сохранения большого количества осциллограмм и настроек.

Анализ и опции

Модель DS81304 поддерживает широкий набор опций, включая декодирование и запуск по протоколам передачи данных: RS232/UART, I2C, SPI, CAN, FlexRay, LIN, I2S и MIL-STD-1553, что делает прибор универсальным инструментом для отладки как встраиваемых систем, так и автомобильной и аэрокосмической электроники. Встроенные функции цифрового вольтметра (до 3 разрядов) и прецизионного частотомера (до 8 разрядов, диапазон до 13 ГГц) расширяют возможности прибора, заменяя необходимость в дополнительных измерительных устройствах для рутинных проверок. Объём автоматических измерений составляет 41 параметр, а математические функции позволяют выполнять операции с сигналами, включая БПФ с длиной до 10 млн точек и поиск до 15 пиков с заданными порогами. Аппаратная запись и воспроизведение сигналов в реальном времени с возможностью хранения до 2 000 000 кадров дают возможность проводить детальный анализ после эксперимента, что критично при исследовании редких и сложных событий. Интерфейсы связи включают USB 3.0, LAN 1000 Base-T с поддержкой LXI-C и веб-управления по IP-адресу, а также видеовыход HDMI 1.4 для подключения внешних мониторов.

В линейке Rigol 8000 серия DS81304 занимает позицию между моделями DS81004 (10 ГГц) и флагманским DS81404 (14 ГГц). По сравнению с DS81004, модель DS81304 предлагает расширенную полосу пропускания до 13 ГГц и улучшенное время нарастания, что позволяет анализировать сигналы в диапазоне сверхвысоких частот. При этом DS81304 сохраняет все возможности по дискретизации, памяти и числу каналов, характерные для старшей модели, но имеет более доступную цену, что делает её оптимальным выбором для разработчиков высокоскоростных цифровых устройств и телекоммуникационного оборудования, где требуется полоса 13 ГГц, но нет необходимости в 14 ГГц. Масса прибора составляет 28 кг, а габариты 448 х 310 х 522,6 мм, что позволяет монтировать его в стандартную измерительную стойку высотой 7U.

Покупка RIGOL DS81304 с поверкой цифровой осциллограф в BESTKIP

Купить RIGOL DS81304 с поверкой цифровой осциллограф можете в BESTKIP — оформление заказа, документы для тендера, отгрузка после подтверждения.

• В наличии — оформление после подтверждения менеджером.
• Счёт и КП — для юрлиц и тендеров.
• Подбор специалиста — сравним DS81304 с соседними индексами по полосе, каналам и дискретизации.
