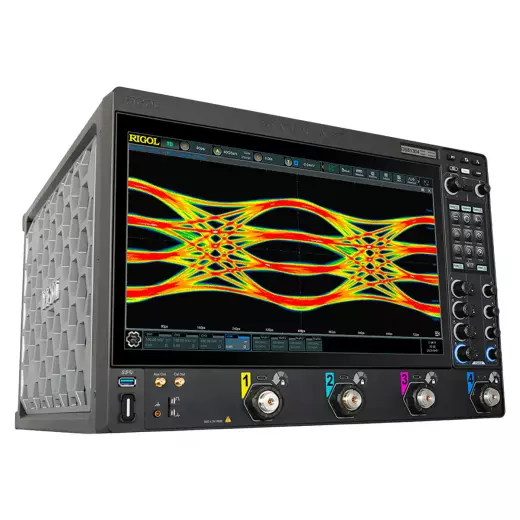

RIGOL DS81004 осциллограф

Осциллограф RIGOL DS81004 представляет собой высокопроизводительную цифровую модель с полосой пропускания 10 ГГц, четырьмя аналоговыми каналами и частотой дискретизации 40 Гвыб./с. Прибор предназначен для разработки и отладки высокоскоростных цифровых схем, радиочастотных трактов и сложных телекоммуникационных систем, где требования к точности измерений и временному разрешению критичны. DS81004 выгодно отличается в линейке RIGOL наличием рекордной глубины памяти 4 млрд. точек и сверхвысокой скоростью захвата 1 500 000 осциллограмм в секунду, что позволяет выявлять редкие события и артефакты в сигналах. Компактные габариты 265 х 165 х 80 мм при массе всего 5 кг делают DS81004 не только стационарным лабораторным инструментом, но и удобным решением для выездных испытаний.

Полоса 10 ГГц

Осциллограф DS81004 обладает полосой пропускания 10 ГГц, что открывает возможности для анализа гармоник в высокочастотных сигналах, измерения времени нарастания фронта и работы с современными цифровыми интерфейсами. Широкий частотный диапазон DS81004 позволяет уверенно исследовать сигналы в стандартах PCIe, SATA, USB 3.0 и Gigabit Ethernet, где требуются осциллографы с полосой не менее 6–8 ГГц. Прибор сохраняет линейность амплитудно-частотной характеристики во всём диапазоне, что гарантирует достоверность результатов при оценке спектральной чистоты ВЧ-генераторов и фильтров. Наличие четырёх каналов даёт возможность одновременно захватывать и сравнивать дифференциальные пары, тактовые сигналы и линии данных, что критично для отладки многослойных печатных плат. DS81004 обеспечивает минимальные искажения фронтов с длительностью менее 35 пс, что делает его эффективным инструментом для измерения параметров быстродействующей логики.

Дискретизация и память

Ключевое преимущество осциллографа DS81004 — частота дискретизации 40 Гвыб./с на всех четырёх каналах, что исключает необходимость выбора между количеством активных каналов и разрешением по времени. При работе с высокочастотными сигналами DS81004 выдаёт до 10 выборок на период на частоте 4 ГГц, что позволяет детально восстановить форму импульсов и выявить выбросы длительностью в сотни пикосекунд. Глубина памяти 4 млрд. точек — рекордный показатель для настольных осциллографов данного ценового диапазона, позволяющий сохранять длительные последовательности без снижения частоты дискретизации. При стандартном развёртке 10 мкс/дел DS81004 способен захватывать сигналы продолжительностью до 100 мс с разрешением 40 Гвыб./с, что важно для анализа пакетной передачи данных и переходных процессов в импульсных источниках питания. Такая глубина памяти DS81004 также упрощает поиск редких сбоев и ошибок синхронизации, которые могут проявляться через миллионы циклов.

• Частота дискретизации: 40 Гвыб./с — обеспечивает высокое временное разрешение до 25 пс на всех четырёх аналоговых каналах.
• Глубина памяти: 4 млрд. точек — позволяет сохранять длительные записи без потери детализации даже при максимальной частоте дискретизации.
• Скорость захвата: 1 500 000 осц./с — минимизирует «мёртвое время» между измерениями, повышая вероятность обнаружения редких событий.
• Количество каналов: 4 аналоговых — дают возможность одновременно анализировать несколько сигналов и их взаимосвязь.

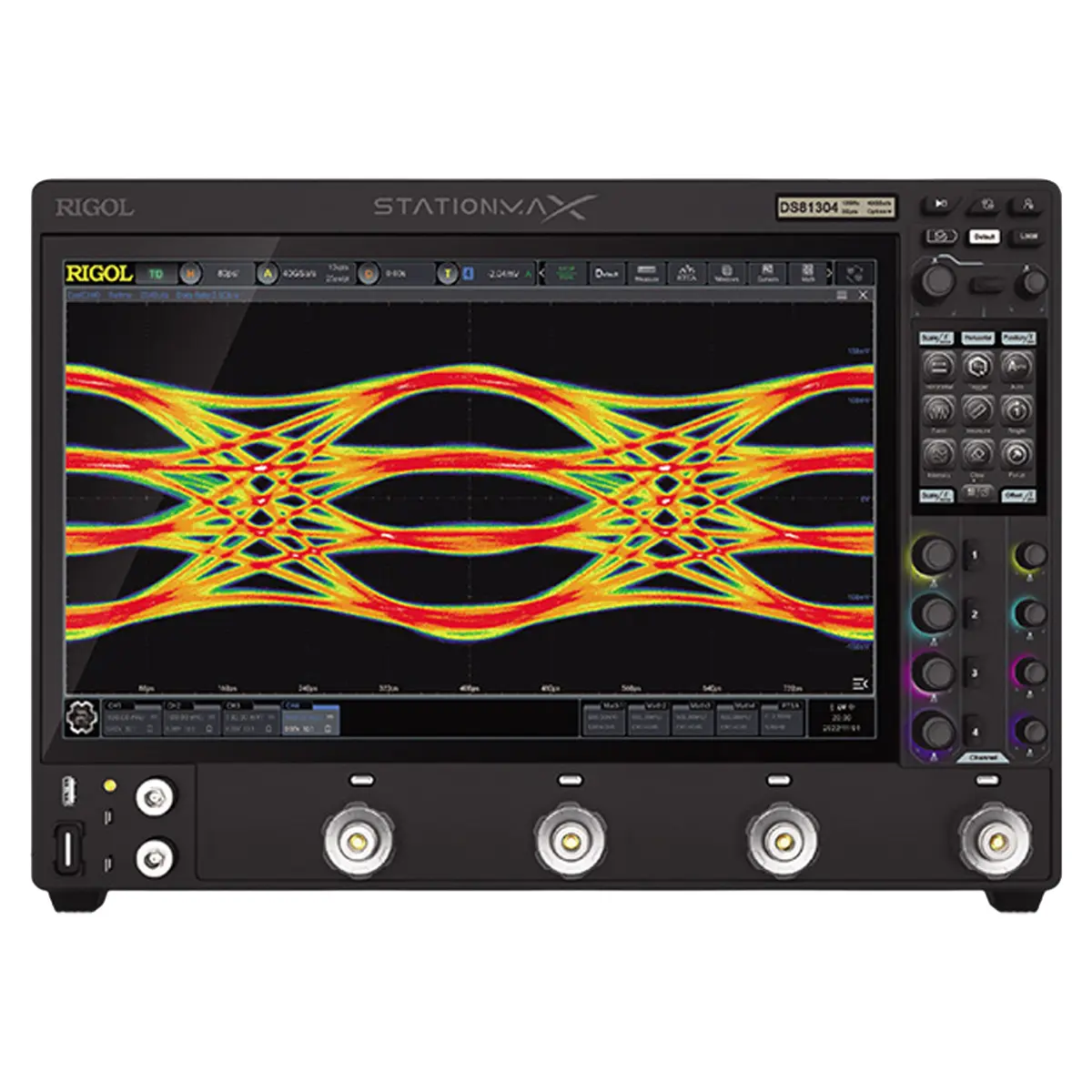

Экран и управление

Осциллограф DS81004 оснащён современным дисплеем, который обеспечивает чёткое отображение сложных сигналов и многочисленных математических функций. Качество экрана DS81004 позволяет комфортно работать с зумом и масштабированием, особенно при анализе больших записей памяти длиной 4 млрд. точек. Интерфейс управления построен на принципе прямого доступа к наиболее востребованным параметрам: вертикальная и горизонтальная развёртка настраиваются вращающимися ручками с шаговой фиксацией, что ускоряет рабочий процесс. DS81004 поддерживает математическую обработку сигналов, включая БПФ, интегрирование, дифференцирование и фильтрацию, без вычислительных задержек. Эргономика передней панели DS81004 продумана для минимизации ошибок оператора: все кнопки триггера и режимов развёртки сгруппированы по функциональным зонам, а цветовая индикация каждого канала соответствует цвету луча на экране.

Режимы запуска и чувствительность

Осциллограф DS81004 реализует расширенный набор триггерных режимов, позволяющих выделять сигналы со сложной временной структурой. Помимо стандартных запусков по переднему/заднему фронту и видеоимпульсам, DS81004 предлагает триггер по ширине импульса, по нарастанию и по логическому состоянию, что востребовано при отладке микроконтроллерных систем. Чувствительность каналов DS81004 и малый уровень собственных шумов обеспечивают надёжный запуск даже при амплитудах сигнала менее 10 мВ, что актуально для измерения слабых сигналов датчиков и прецизионных преобразователей. В режиме последовательного запуска DS81004 позволяет фиксировать пакеты данных по заданному шаблону, что незаменимо для диагностики шин с пакетной передачей. Гибкость триггерных параметров DS81004 сокращает время поиска ошибок, так как пользователь может настроить автоматический останов при появлении конкретного условия, а не просматривать вручную многомиллионные записи. Все режимы запуска DS81004 работают без снижения частоты дискретизации, сохраняя заявленную производительность 40 Гвыб./с.

• Режимы триггера: фронт, видеосигнал, ширина импульса, длительность, логика — охватывают большинство сценариев отладки цифровых и аналоговых цепей.
• Входная чувствительность: до 1 мВ/дел — позволяет работать с сигналами низкого уровня без внешнего предусилителя.
• Автоматические измерения: более 50 параметров, включая выбросы, дрожание и фазовый сдвиг, с возможностью статистической обработки.

По сравнению с младшей моделью DS70504, осциллограф DS81004 удваивает полосу пропускания с 5 до 10 ГГц и предлагает в четыре раза большую глубину памяти, что критично для анализа длительных высокоскоростных последовательностей. DS81004 превосходит по частоте дискретизации модель MSO8000 в стандартной комплектации, обеспечивая 40 Гвыб./с против 10 Гвыб./с на старших моделях предыдущего поколения. В отличие от портативных приборов того же бренда, DS81004 ориентирован на задачи, требующие максимальной точности и скорости захвата, а не минимального веса. Осциллограф DS81004 с четырьмя каналами и полосой 10 ГГц представляет собой универсальный инструмент для сервисных центров, занимающихся ремонтом ВЧ-оборудования, и для исследовательских лабораторий, работающих с новыми физическими эффектами в полупроводниковых структурах. При необходимости DS81004 может быть поверен в аккредитованной лаборатории для использования в метрологических целях. Стабильность развёртки и малый дрейф нуля DS81004 обеспечивают воспроизводимость результатов при длительных мониторингах сигналов в автоматизированных измерительных стендах. Прибор работает в широком температурном диапазоне и сохраняет заявленные характеристики после транспортировки благодаря жёсткой механической конструкции. Аналоговые входы DS81004 защищены от перегрузки по напряжению, что повышает надёжность при работе с нестабильными источниками сигналов. Интуитивное меню DS81004 и быстрый доступ к настройкам развёртки сокращают время подготовки к измерениям, что особенно важно в условиях серийного производства электроники. Возможность сохранения до 100 настроек пользователя и форм сигналов во внутренней памяти DS81004 упрощает переключение между типовыми сценариями испытаний. Цифровая система обработки DS81004 реализована на базе высокопроизводительного процессора, который обеспечивает плавную работу интерфейса даже при максимальной глубине памяти 4 млрд. точек. Прочный металлический корпус DS81004 и расположение всех разъёмов на задней панели облегчают организацию рабочего места в 19-дюймовой стойке при использовании опционального монтажного комплекта. Осциллограф DS81004 — это выбор профессионалов, для которых каждый мегагерц полосы и каждая гигавыборка в секунду имеют значение при поиске трудноуловимых дефектов в высокоскоростных цифровых магистралях.

Покупка RIGOL DS81004 осциллограф в BESTKIP

Купить RIGOL DS81004 осциллограф можете в BESTKIP — онлайн-заказ, счёт и спецификация для юрлиц и частных покупателей.

• Доступен к заказу — уточним срок отгрузки перед оплатой.
• Документы для юрлиц — КП, счёт, спецификация.
• Консультация — поможем выбрать между DS81004 и альтернативами на BESTKIP.
